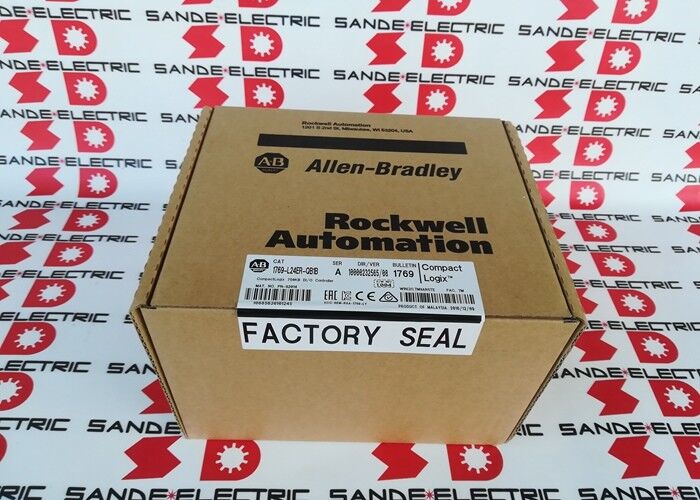

Satu Allen Bradley Baru 1769-L24ER-QB1B 1769L24ERQB1B

1769-L24ER-QB1B | CompactLogix 5370 L2 — 750KB / 16 DI + 16 DO / Dual EtherNet/IP DLR / 4 Modul Ekspansi / 32 Tugas / Pasokan Tertanam 24VDC

Pengontrol, I/O, dan Catu Daya — Semuanya Terintegrasi

1769-L24ER-QB1B adalah pengontrol paket CompactLogix 5370 L2 — unit tunggal yang menggabungkan prosesor pengontrol, catu daya 24VDC tertanam, dan 32 titik I/O terintegrasi dalam satu wadah. Akhiran "QB1B" menetapkan ini sebagai varian I/O terintegrasi: 16 input digital dan 16 output digital pada satu modul I/O yang tertanam di dalam badan pengontrol.

Integrasi ini menghilangkan kebutuhan untuk menentukan, memasang, dan menyambungkan catu daya terpisah dan modul I/O terpisah untuk kebutuhan I/O dasar. Untuk mesin dengan hingga 32 titik I/O 24VDC standar, pengontrol menangani semuanya dari satu posisi rel. Empat modul ekspansi Compact I/O 1769 tambahan memperluas sistem ketika 32 titik yang tertanam tidak cukup.

2A per titik keluaran (8A per titik keluaran umum) pada keluaran tertanam menggerakkan beban DC standar secara langsung — kumparan katup solenoid, kumparan relai, kontaktor 24VDC, dan lampu indikator tanpa memasang perangkat keras.

Spesifikasi Utama

Dual EtherNet/IP dengan DLR — Topologi Jaringan Tangguh

Kedua port Ethernet membentuk saklar dua port terintegrasi, memungkinkan topologi jaringan Device Level Ring (DLR). Dalam ring DLR, setiap perangkat memiliki dua sambungan kabel yang membentuk loop tertutup. Sebuah putusnya kabel tunggal di manapun dalam ring akan mengubah rute lalu lintas melalui jalur yang masih ada secara otomatis. Untuk lingkungan produksi di mana kesalahan kabel jaringan akan menghentikan saluran, DLR memberikan ketahanan tingkat dering tanpa saklar yang dikelola eksternal.

Hingga 8 koneksi node EtherNet/IP mendukung stasiun I/O terdistribusi, drive dengan antarmuka EtherNet/IP, adaptor I/O jarak jauh, dan panel HMI di jaringan yang sama. Untuk integrasi DeviceNet, modul pemindai 1769-SDN di bus ekspansi menambahkan jaringan master DeviceNet.

32 Tugas dan 100 Program — Fleksibilitas Arsitektur Program

Struktur tugas mendukung hingga 32 tugas independen — berkelanjutan, berkala, atau berdasarkan peristiwa. Setiap tugas mengakomodasi hingga 100 program. Arsitektur ini memungkinkan pengurutan mesin, kontrol gerak, kontrol I/O, dan manajemen data HMI dijalankan dalam tugas terpisah dengan prioritas dan interval eksekusi independen, tanpa memerlukan banyak pengontrol.

Skenario Aplikasi

Mesin pengemasan dan konveyor kompak:16 input sensor tertanam, 16 output solenoid dan motor tertanam, dan catu daya 24VDC — semuanya dalam satu unit. EtherNet/IP menghubungkan panel HMI dan stasiun I/O jarak jauh tanpa perangkat keras tambahan.

Sel mesin dengan perangkat DeviceNet:Modul 1769-SDN di bus ekspansi menambahkan jaringan DeviceNet untuk drive, sensor, dan aktuator yang sudah tersambung ke DeviceNet. EtherNet/IP menangani pengawasan dan lalu lintas HMI secara bersamaan.

Integrasi panel OEM:Catu daya terintegrasi menghilangkan trafo eksternal atau suplai mode sakelar untuk pengontrol. Ruang panel dan waktu pengkabelan berkurang dibandingkan dengan pengontrol terpisah, catu daya, dan modul I/O dasar.

Pertanyaan Umum

Q1: Apa kemampuan arus keluaran dari 16 keluaran yang tertanam?

Masing-masing dari 16 output tertanam menghasilkan 2A pada 24VDC. Delapan output berbagi setiap terminal umum, dengan nilai umum total 8A. Untuk beban serentak maksimum, pastikan penarikan arus gabungan dari semua keluaran aktif secara bersamaan pada umumnya tidak melebihi 8A.

Q2: Dapatkah DeviceNet digunakan dengan 1769-L24ER-QB1B?

Ya, melalui modul pemindai 1769-SDN yang dipasang di salah satu dari empat slot ekspansi. Modul SDN menyediakan port master DeviceNet untuk perangkat yang tidak tersedia dalam format EtherNet/IP. Ini menggunakan salah satu dari empat posisi modul ekspansi lokal yang tersedia.

Q3: Perangkat lunak pemrograman apa yang digunakan untuk 1769-L24ER-QB1B?

Studio 5000 Logix Designer adalah lingkungan pemrograman standar untuk keluarga CompactLogix 5370. Koneksi dilakukan melalui port USB untuk pemrograman langsung atau melalui port EtherNet/IP untuk pemrograman jaringan. Pengontrol mendukung bahasa pemrograman Diagram Tangga, Teks Terstruktur, Diagram Blok Fungsi, dan Bagan Fungsi Berurutan.

Q4: Apa yang disediakan kartu SD selain memori?

Kartu SD 1 GB (termasuk; mendukung hingga 2 GB) berfungsi sebagai penyimpanan program non-volatil, target log data untuk file resep dan catatan peristiwa, dan media pembaruan firmware. Pencadangan program ke kartu SD memberikan kemampuan pemulihan tanpa terminal pemrograman — pengontrol pengganti dapat dimuat dari kartu SD secara otomatis saat dihidupkan.

Q5: Apa perbedaan 1769-L24ER-QB1B dengan 1769-L24ER-QBFC1B?

QB1B memiliki satu modul I/O tertanam (16 input DC + 16 output DC). QBFC1B memiliki dua modul I/O tertanam — I/O digital yang sama ditambah modul penghitung analog dan kecepatan tinggi tambahan. QBFC1B cocok untuk aplikasi yang memerlukan I/O analog bawaan atau penghitungan kecepatan tinggi; QB1B mencakup aplikasi yang memerlukan I/O digital standar.
