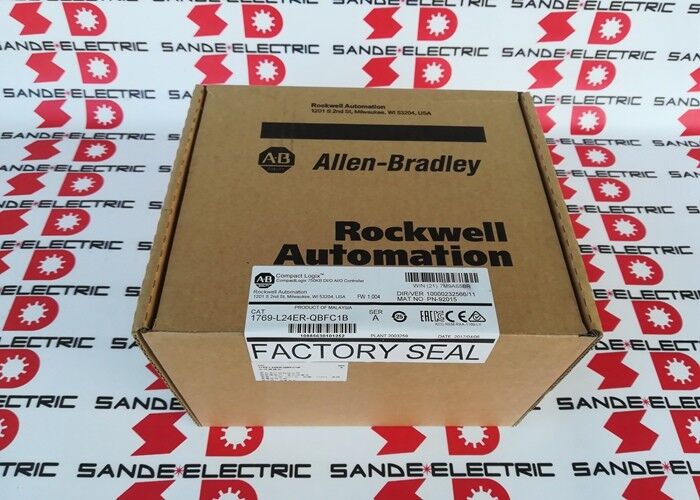

Allen-Bradley 1769-L24ER-QBFC1B CompactLogix Controller

Gambaran umum

Peraturan1769-L24ER-QBFC1B adalahCompactLogix 5370 L2 controller dimaksudkan untuk aplikasi mesin kompak yang membutuhkan lebih banyak varietas I/O onboard daripada yang dapat ditawarkan oleh pengontrol digital tertanam dasar.

Data konfigurasi Rockwell dan referensi produk industri menggambarkan dengan750 KB memori pengguna,dua port EtherNet/IP dengan kemampuan DLR,16 input DC,16 output DC,4 input analog universal,2 output analog,4 penghitung kecepatan tinggi, dan dukungan untukhingga 4 modul I/O lokal 1769 Compact.

Ini juga mencakup1 GB kartu SD, mendukunghingga 2 GB, dan menggunakanSumber daya tertanam 24 VDC.

Data Teknis

Nilai Aplikasi

Kontroler ini cocok dengan baik diSkids OEM, peralatan kemasan, stasiun proses kompak, sel mesin, dan panel otomatisasi di mana sinyal digital dan analog harus ditangani langsung dari tubuh pengontrol.

Keuntungan praktis yang paling kuat adalah bahwa ia menggabungkanI/O digital tertanam, I/O analog, hitungan kecepatan tinggi, dan dual Ethernet dalam satu unit kompak, yang dapat mengurangi jumlah modul dan menyederhanakan desain kabinet.

Kecocokan aplikasi adalah kesimpulan teknik berdasarkan campuran I/O tertanam yang diterbitkan dan batas ekspansi lokal pengontrol.

Perspektif Penggantian dan Seleksi

Untuk pekerjaan penggantian, 1769-L24ER-QBFC1B harus dicocokkan dengancampuran I / O tertanam, kemampuan analog, struktur Ethernet, dan skala ekspansi lokal, tidak hanya oleh nama keluarga CompactLogix.

Secara praktis, detail yang penting adalah750 KB memori,16/16 digital I/O,4 AI / 2 AO struktur analog, dan4-modul Compact I / O batas ekspansi.

Mencocokkan model yang sama biasanya merupakan cara paling aman untuk melestarikan kabel lapangan dan peran pengontrol dalam mesin.

FAQ

T1: Jenis pengontrol apa 1769-L24ER-QBFC1B?
Ini adalahCompactLogix 5370 L2 controller dengan I/O digital dan analog tertanam, dual Ethernet, dan kemampuan ekspansi I/O Compact lokal.

T2: Aplikasi apa yang paling cocok?
Itu cocok.sistem mesin kompak yang membutuhkan pengolahan digital dan analog di dalam tanpa segera menambahkan modul analog terpisah.

Profil penggunaan adalah kesimpulan teknik berdasarkan campuran I/O tertanam dan skala kompak yang diterbitkan oleh pengontrol.

T3: Mengapa saluran analog penting pada model ini?
Karena built-in4 input analog universal dan2 output analog memungkinkan pengontrol mendukung sensor campuran dan tugas kontrol-loop secara langsung.

Dalam lemari praktis, yang dapat mengurangi penggunaan slot dan menyederhanakan tata letak perangkat keras.

Pertanyaan 4: Mengapa penghitung kecepatan tinggi penting di sini?
Karena mereka memungkinkan pengontrol untuk menangani masukan pulsa digital yang cepat tanpa memerlukan modul penghitungan terpisah untuk banyak aplikasi kompak.

Ini adalah kesimpulan teknik berdasarkan pengontrol yang diterbitkan4 penghitung kecepatan tinggi.

Q5: Apa yang harus diperiksa sebelum memesan?
Periksa kode pengontrol yang diinstal, konfirmasiKelas memori 750 KB, verifikasi yang diperlukancampuran I/O digital dan analog, dan pastikan mesin menggunakan yang samaEkspansi lokal 4 modul danpengaturan dual Ethernet DLR.
