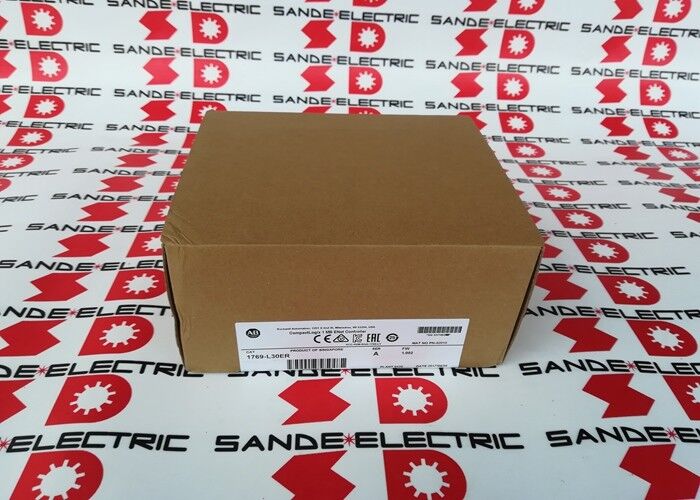

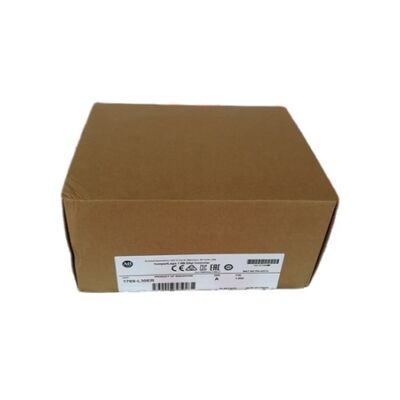

Satu AB PLC Baru 1769-L30ER 1769L30ER KompakLogix Prosesor 1769-L3OER

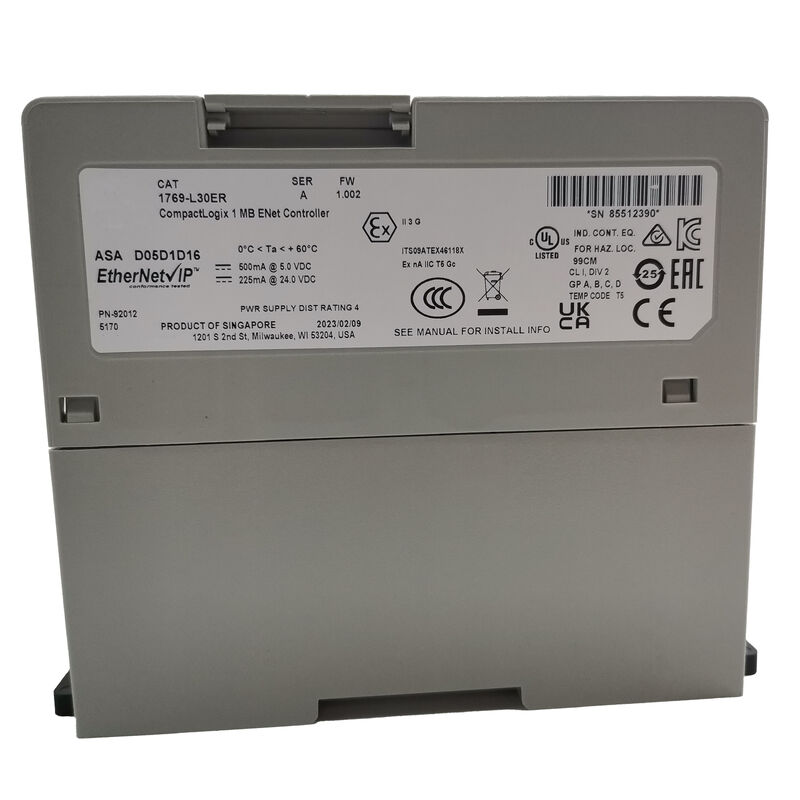

1769-L30ER | CompactLogix 5370 L3 — 1MB / Dual EtherNet/IP DLR / 16 Node / 8 Modul I/O / 32 Tugas / USB / Isolasi 30V / DIN atau Pemasangan Panel

1769-L30ER vs Varian L3 yang Berdekatan — Memilih yang Tepat

Jajaran CompactLogix 5370 L3 mencakup beberapa varian yang berbagi memori 1MB yang sama, dual EtherNet/IP, dan 8 spesifikasi slot I/O lokal. Perbedaannya lebih bersifat fungsional dan bukan berdasarkan kapasitas:

1769-L30ER adalah konfigurasi L3 dasar: jaringan EtherNet/IP penuh dan kemampuan DLR, memori program 1MB, 8 slot ekspansi, Ethernet ganda dengan DLR — tetapi tidak ada kemampuan sumbu CIP Motion. Untuk kontrol mesin, pengurutan, manajemen I/O terdistribusi, dan konektivitas HMI tanpa koordinasi sumbu servo, L30ER menyediakan rangkaian fitur lengkap dengan biaya lebih rendah dibandingkan L30ERM yang mampu bergerak.

Superkapasitor internal mempertahankan nilai real-time clock (RTC) selama listrik padam — sebuah fitur yang tidak ada pada varian NSE, yang menjadikan L30ER standar spesifikasi yang tepat untuk aplikasi tidak berbahaya yang memerlukan data dengan stempel waktu yang akurat atau eksekusi program berbasis waktu setelah pemulihan daya.

Spesifikasi Utama

Sinkronisasi CIP — Waktu Terkoordinasi di Jaringan EtherNet/IP

1769-L30ER mendukung CIP Sync, yang mendistribusikan referensi waktu umum di semua perangkat EtherNet/IP di jaringan menggunakan IEEE 1588 Precision Time Protocol. Dengan CIP Sync aktif, stempel waktu pada peristiwa yang direkam di node berbeda — drive, adaptor I/O, terminal HMI — semuanya direferensikan ke jam yang sama. Untuk analisis pasca-peristiwa dan pelacakan produksi, hal ini membuat urutan peristiwa di seluruh sistem terdistribusi dapat dibaca dan diandalkan.

Skenario Aplikasi

Jalur pengemasan berkecepatan tinggi:Mekanisme pengumpanan, pemotongan, penyegelan, dan penolakan film dikoordinasikan melalui EtherNet/IP. CIP Motion menangani sinkronisasi servo; CIP Sync memberi stempel waktu pada setiap peristiwa di seluruh lini.

Sistem gudang otomatis:Derek penumpuk, konveyor, dan pemindai kode batang yang beroperasi sebagai node EtherNet/IP di bawah koordinasi L30ER. Hingga 16 perangkat di ring; DLR melindungi terhadap kesalahan kabel.

Stasiun pengolahan air:Sensor level, pengukur aliran, dan aktuator katup pompa pada stasiun I/O terdistribusi. L30ER mengumpulkan data proses dan mengontrol urutan pompa dari panel pusat.

Sistem multi-pengontrol kolaboratif:L30ER berjalan sebagai node cerdas lokal dalam jaringan ControlLogix atau CompactLogix yang lebih besar — ​​mengelola I/O lokal bagian mesin sambil bertukar data dengan pengontrol tingkat sistem melalui EtherNet/IP.

Catatan Instalasi dan Pengkabelan

• Modul I/O ekspansi tidak boleh melebihi total 8; anggaran daya keseluruhan harus diverifikasi di semua modul
• Gunakan kabel twisted-pair berpelindung industri untuk semua koneksi EtherNet/IP; tetap terpisah dari kabel listrik
• Kartu SD menyimpan cadangan program dan pembaruan firmware — kartu ini tidak berfungsi sebagai media eksekusi runtime
• Lingkungan panel: kelembaban sekitar ≤85% RH (non-kondensasi); memastikan ventilasi yang memadai
• Konfirmasikan konfigurasi alamat IP sebelum penyalaan pertama kali untuk menghindari konflik jaringan pada segmen bersama

Pertanyaan Umum

Q1: Apa perbedaan praktis antara 1769-L30ER dan 1769-L30ERM?

L30ERM menambahkan kemampuan pengontrol CIP Motion (4 sumbu servo) ke platform perangkat keras yang sama. L30ER tidak memiliki fungsi CIP Motion — ia tidak dapat mengontrol drive servo Kinetix sebagai sumbu CIP Motion yang terkoordinasi. Jika aplikasi hanya memerlukan kontrol diskrit dan proses (tidak ada koordinasi gerakan servo), L30ER adalah spesifikasi yang tepat dan lebih hemat biaya. Jika koordinasi sumbu servo diperlukan, L30ERM diperlukan.

Q2: Perangkat lunak pemrograman apa yang terhubung ke 1769-L30ER?

Studio 5000 Logix Designer adalah lingkungan pemrograman untuk keluarga CompactLogix 5370. Koneksi menggunakan port USB untuk akses laptop langsung atau port EtherNet/IP untuk pemrograman jaringan. Studio 5000 mendukung Diagram Tangga, Teks Terstruktur, Diagram Blok Fungsi, dan Bagan Fungsi Berurutan. 1769-L30ER mendukung Logix Designer versi 20 dan yang lebih baru.

Q3: Berapa banyak titik I/O lokal yang disediakan oleh 8 modul ekspansi?

Jumlah poin bergantung pada modul 1769 Compact I/O spesifik yang dipilih. Ekspansi 8 slot dengan modul I/O digital campuran 16 titik menyediakan 128 titik I/O secara lokal. Modul 32 titik berdensitas tinggi di seluruh 8 slot menyediakan 256 titik I/O lokal. Batas 8 slot adalah batasan perangkat keras; dalam batas itu, pemilihan modul menentukan jumlah poin total.

Q4: Untuk apa peringkat isolasi kontinu 30V digunakan?

Isolasi kontinu 30V adalah tegangan pengenal untuk isolasi dasar antara antarmuka USB, Ethernet, dan bus internal pengontrol. Ini mendefinisikan pemisahan listrik yang melindungi terhadap perbedaan tegangan mode umum antara pengontrol dan perangkat yang terhubung. Dalam praktiknya, peringkat ini berarti port komunikasi pengontrol tidak diisolasi untuk aplikasi tegangan tinggi — untuk koneksi ke sirkuit lapangan dengan potensi lebih tinggi, perangkat keras isolasi yang sesuai harus digunakan antara pengontrol dan kabel lapangan.
