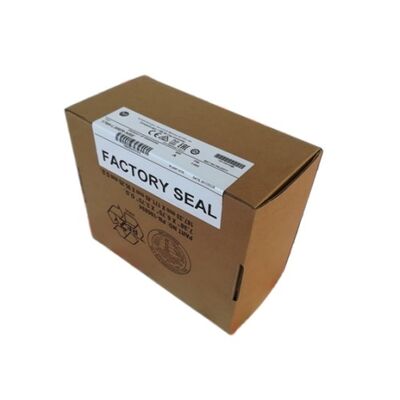

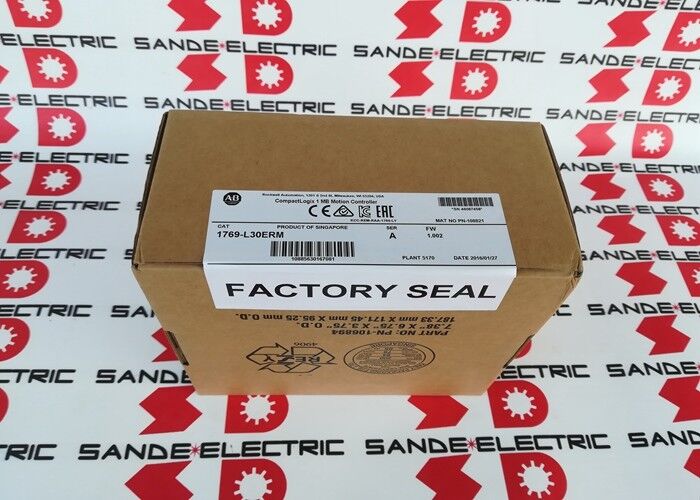

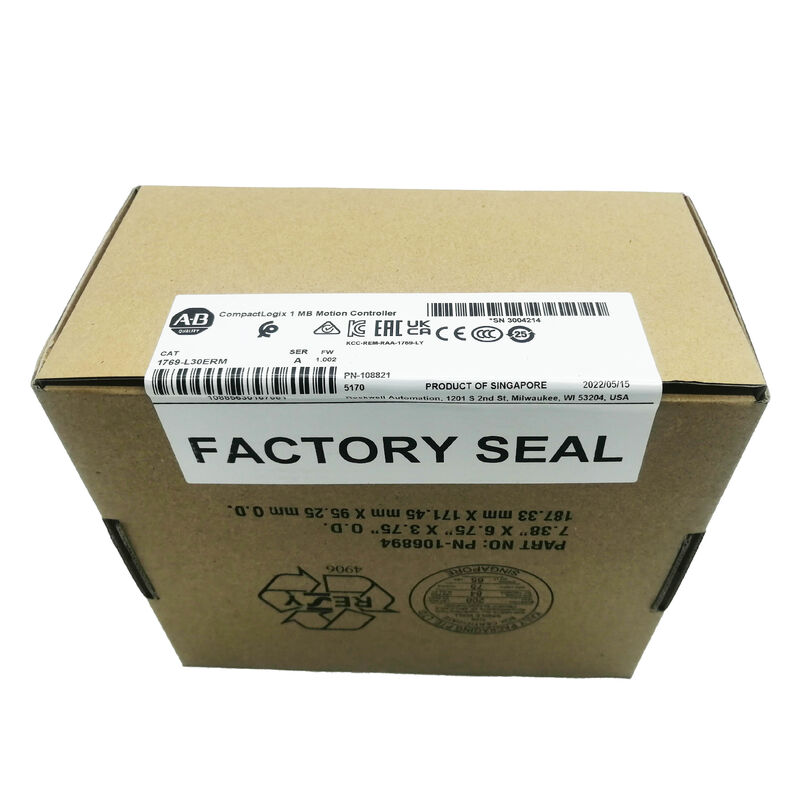

Satu prosesor AB 1769-L30ERM CompactLogix baru di kotak 1769L30ERM 1769-L3OERM

Allen-Bradley 1769-L30ERM | CompactLogix 5370 L3 — 1MB / 4-Axis CIP Motion + Kinematika / Dual EtherNet/IP / DLR / 16 Node / 8 Modul I/O Lokal

CIP Motion dengan Kinematika — Yang Membedakan L30ERM dari Standard CompactLogix

Setiap pengontrol CompactLogix L3 menyediakan komunikasi EtherNet/IP dan integrasi Compact I/O. Apa yang ditambahkan oleh sebutan "ERM" pada 1769-L30ERM adalah CIP Motion terintegrasi melalui EtherNet/IP — dan di dalamnya, dukungan kinematika yang tidak disediakan oleh pengontrol ERM dasar tanpa kinematika penuh.

CIP Motion menggunakan EtherNet/IP sebagai jaringan kontrol gerakan, menyinkronkan drive servo melalui Ethernet standar menggunakan loop kontrol yang disinkronkan waktu. Drive dengan dukungan CIP Motion (seri Kinetix) berkomunikasi langsung dengan pengontrol melalui jaringan Ethernet yang sama dengan yang digunakan untuk I/O mesin dan HMI — tanpa bus gerak terpisah, tidak ada kabel encoder khusus dari pengontrol. Sumbu gerak diprogram dan dikoordinasikan di Studio 5000 Logix Designer menggunakan lingkungan proyek yang sama dengan logika mesin.

Kinematika memperluas hal ini lebih jauh. Sementara CIP Motion standar menggerakkan sumbu individual secara independen, kinematika memungkinkan transformasi koordinat — memprogram gerakan dalam koordinat alat Cartesian (X, Y, Z) daripada posisi motor individual. Ini adalah kemampuan yang diperlukan untuk pick-and-place robot delta, penentuan posisi lengan SCARA, sistem H-bot (Cartesian gantry), dan mesin apa pun yang geometri mekanisnya diterjemahkan antara sudut sambungan dan posisi ujung alat. L30ERM menangani hingga 4 sumbu dalam kelompok kinematik terkoordinasi.

Untuk mesin pengemasan dengan kepala pick robot delta, atau stasiun perakitan dengan sistem Cartesian 3 sumbu, menentukan CompactLogix standar tanpa kinematika berarti menambahkan pengontrol gerakan eksternal atau merancang ulang kontrol gerakan. 1769-L30ERM menghindari hal ini dengan menyediakan koordinasi kinematik secara asli.

Spesifikasi Utama

Dual EtherNet/IP dan DLR — Ketahanan Jaringan Terintegrasi

Kedua port EtherNet/IP membentuk saklar dua port terintegrasi di dalam pengontrol. Hal ini memungkinkan 1769-L30ERM untuk berpartisipasi dalam topologi Device Level Ring (DLR) — arsitektur cincin EtherNet/IP di mana setiap perangkat memiliki dua koneksi Ethernet yang membentuk loop tertutup. Jika ada kabel di ring yang putus, DLR merutekan ulang lalu lintas jaringan melalui jalur yang bertahan dalam milidetik. Kesalahan kabel tunggal yang akan menghentikan komunikasi dalam topologi Ethernet linier menjadi peristiwa yang dapat dipulihkan dalam cincin DLR.

Untuk otomatisasi mesin di mana kerusakan kabel akibat gangguan mekanis, getaran, atau kesalahan pemasangan merupakan risiko yang realistis, DLR memberikan ketahanan tingkat jaringan tanpa memerlukan sakelar terkelola eksternal atau jalur jaringan redundan.

Skenario Aplikasi

Penjemputan dan tempat robot Delta:Robot delta 3 sumbu dikoordinasikan sebagai grup kinematik. 1769-L30ERM memprogram gerakan dalam koordinat alat Cartesian; model kinematik menerjemahkannya ke perintah sumbu servo individual. Posisi pengambilan produk dan offset tempat diprogram dalam satuan dunia nyata, bukan jumlah encoder motor.

Stasiun perakitan otomatis yang ringkas:4 sumbu servo — dua untuk pemosisian XY, satu untuk Z, satu untuk rotasi — dikoordinasikan dengan I/O mesin untuk presentasi dan pemasangan komponen. Semua gerakan dan logika dalam satu pengontrol, satu proyek Studio 5000.

Mesin pengemas dan pengisian:Konveyor pengindeksan ditambah kepala pengisian yang digerakkan servo, dengan topologi jaringan DLR memastikan keandalan I/O alat berat bahkan jika kabel terganggu selama pergantian.

Pertanyaan Umum

Q1: Apa perbedaan antara CIP Motion dan EtherNet/IP I/O standar pada pengontrol ini?

I/O EtherNet/IP standar bertukar data secara asinkron — setiap perangkat berkomunikasi saat disurvei, dengan kecepatan yang ditentukan, namun tidak disinkronkan satu sama lain. CIP Motion menambahkan sinkronisasi waktu IEEE 1588 di seluruh node yang berpartisipasi, memungkinkan drive untuk menyinkronkan loop kontrolnya ke stempel waktu yang sama dengan prosesor gerak pengontrol. Koordinasi yang terkunci waktu inilah yang memungkinkan gerakan tersinkronisasi multi-sumbu — satu penggerak tidak dapat melayang relatif terhadap penggerak lainnya dalam sistem CIP Motion.

Q2: Drive apa yang kompatibel dengan CIP Motion 1769-L30ERM?

Seri penggerak servo Kinetix Rockwell Automation (Kinetix 300, 350, 5100, 5300, 5500, 5700) mendukung CIP Motion melalui EtherNet/IP dan kompatibel dengan sumbu gerak 1769-L30ERM. Drive pihak ketiga dengan implementasi profil CIP Motion juga dapat digunakan. Konfirmasikan dukungan CIP Motion drive tertentu dan kompatibilitas firmware dari dokumentasi kompatibilitas Kinetix dan CompactLogix sebelum menentukan.

Q3: Dapatkah 1769-L30ERM diganti dengan pengontrol CompactLogix 5380 L3 yang lebih baru?

CompactLogix 5380 merupakan generasi penerusnya. Migrasi proyek dari 5370 ke 5380 memerlukan evaluasi alokasi memori, kompatibilitas modul I/O, dan konfigurasi sumbu gerak — tidak semua proyek Studio 5000 bermigrasi tanpa modifikasi. Untuk instalasi yang mampu bergerak, verifikasi bahwa pengganti 5380 juga mendukung grup kinematik dan jumlah sumbu yang sama sebelum melakukan migrasi. Untuk penggantian 1769-L30ERM yang gagal pada mesin yang sudah ada, penggantian model yang sama adalah jalur teraman.

Q4: Berapa banyak node EtherNet/IP I/O yang berlaku pada batas 16 node?

Batas 16 node berlaku untuk koneksi EtherNet/IP I/O — titik I/O, adaptor jarak jauh Compact I/O, jembatan PROFINET-ke-EtherNet/IP, dan perangkat I/O EtherNet/IP lainnya yang digunakan dari tabel koneksi pengontrol. Drive CIP Motion juga menggunakan koneksi — setiap sumbu drive biasanya memerlukan satu atau lebih koneksi EtherNet/IP tergantung pada konfigurasi. Total koneksi (gerakan + I/O) harus tetap berada dalam jumlah koneksi yang didukung pengontrol.

Q5: Dari mana sumber 1769-L30ERM?

Melalui jaringan distribusi Rockwell Automation (distributor resmi Allen-Bradley) dan pasar purnajual CompactLogix yang sudah mapan — dealer suku cadang otomasi industri dan pemasok surplus yang teruji. Konfirmasikan nomor model 1769-L30ERM (bukan model yang berdekatan tanpa kinematika) sebelum memesan. Dalam instalasi berkemampuan gerak, penggantian CompactLogix yang salah dan tidak memiliki dukungan CIP Motion atau kinematika tidak akan menjalankan program asli tanpa rekayasa ulang yang signifikan.
