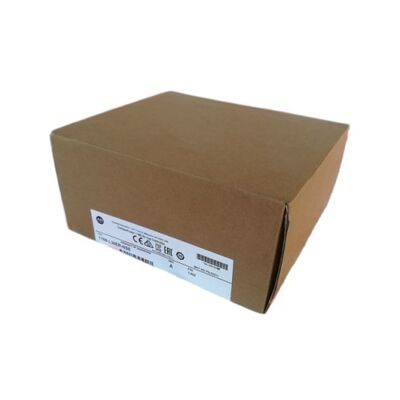

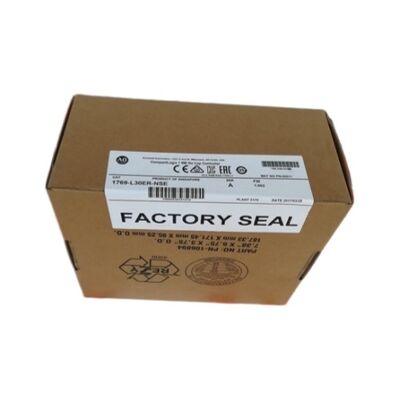

Prosesor kompak baru ALLEN BRADLEY 1769-L30ER-NSE

1769-L30ER-NSE | CompactLogix 5370 L3 — 1MB / Dual EtherNet/IP DLR / 16 Node / 8 Modul I/O / Tanpa Supercap / Lokasi Berbahaya / USB / 1GB SD

NSE — Tanpa Supercap — Spesifikasi yang Mendefinisikan Model Ini

1769-L30ER-NSE dan standar 1769-L30ER secara fungsional identik dalam memori, kemampuan Ethernet, ekspansi I/O, dan pemrograman. Satu spesifikasi membedakannya: varian NSE memilikinyabukanberisi superkapasitor untuk cadangan energi jam waktu nyata (RTC).

Pengontrol CompactLogix 5370 standar menggunakan superkapasitor internal untuk mempertahankan jam real-time selama listrik padam. Superkapasitor adalah perangkat penyimpanan energi yang mampu, dalam kondisi rusak, melepaskan muatan dengan cepat — yang dalam lingkungan tertentu menimbulkan risiko busur api atau penyalaan.

Untuk instalasi diLokasi berbahaya Kelas I Divisi 2 (Div 2) atau Zona 2— jika terdapat gas atau uap yang mudah terbakar dalam kondisi tidak normal — peralatan harus tidak mudah terbakar atau memenuhi syarat untuk area berbahaya. Menghilangkan superkapasitor menghilangkan potensi sumber penyalaan. 1769-L30ER-NSE adalah spesifikasi CompactLogix 5370 L3 yang memenuhi persyaratan ini.

Jika pencadangan jam real-time selama pemadaman listrik diperlukan dalam aplikasi lokasi berbahaya, kartu SD menyediakan kelangsungan penyimpanan program. RTC sendiri melakukan reset pada kehilangan daya pada varian NSE.

Spesifikasi Utama

Dual EtherNet/IP dengan DLR — Kapasitas Jaringan 16 Node

Kedua port Ethernet membentuk saklar dua port terintegrasi yang mendukung topologi Device Level Ring (DLR). Cincin DLR menghubungkan perangkat EtherNet/IP dalam loop tertutup — satu kabel putus di mana saja akan mengubah rute lalu lintas melalui jalur yang masih ada tanpa intervensi manual apa pun. Hingga 16 koneksi node EtherNet/IP mencakup persyaratan I/O, drive, dan HMI terdistribusi pada sebagian besar instalasi mesin kompak.

Delapan posisi modul ekspansi Compact I/O lokal 1769 menangani I/O lokal tanpa menghabiskan anggaran node EtherNet/IP. Port USB menyediakan akses pemrograman lokal dan pembaruan firmware tanpa menghabiskan bandwidth jaringan.

Skenario Aplikasi

Kontrol panel lokasi berbahaya:Panel proses petrokimia yang diklasifikasikan sebagai Kelas I Divisi 2 memerlukan perangkat keras kontrol non-insentif. Varian NSE menghilangkan risiko busur superkapasitor sekaligus menyediakan fungsionalitas penuh CompactLogix 5370 L3 — dual EtherNet/IP, ketahanan DLR, dan memori program 1MB.

Kepala sumur minyak dan gas atau otomatisasi pemrosesan:Jika ada uap yang mudah terbakar, pengontrol NSE dapat dipasang tanpa memerlukan penutup tahan ledakan tambahan untuk menampung varian standar yang dilengkapi superkapasitor.

Penggantian langsung untuk instalasi NSE yang ada:Mencocokkan akhiran NSE saat mengganti pengontrol yang dipasang akan menjaga kepatuhan lokasi berbahaya tanpa evaluasi ulang.

Pertanyaan Umum

Q1: Apa yang dimaksud dengan NSE dan mengapa itu penting?

NSE adalah singkatan dari No Supercap Energy — pengontrol ini tidak mengandung superkapasitor. Pengontrol CompactLogix 5370 standar menggunakan superkapasitor untuk mempertahankan jam real-time selama listrik padam. Dalam klasifikasi area berbahaya Kelas I Divisi 2 dan Zona 2, superkapasitor mewakili sumber busur api/penyalaan potensial. Menghapusnya memungkinkan varian NSE memenuhi syarat untuk digunakan di lokasi tersebut tanpa penutup tambahan.

Q2: Apakah melepas superkapasitor mempengaruhi program pengontrol atau retensi data?

Retensi program ditangani oleh kartu SD, bukan superkapasitor. Program dapat bertahan jika terjadi kehilangan daya selama kartu SD terpasang. Apa yang hilang saat listrik padam di varian NSE adalah nilai jam real-time — jam akan direset ketika listrik pulih. Jika akurasi RTC diperlukan dalam aplikasi, sumber sinkronisasi waktu jaringan eksternal menyediakan referensi jam setelah pemulihan daya.

Q3: Jenis kabel apa yang kompatibel dengan blok terminal?

Tembaga padat 22–14 AWG atau kawat tembaga pilin 22–16 AWG dengan suhu 90°C. Blok terminal penggantinya adalah 1769-RTBN18. Spesifikasi ini mencakup kabel lapangan 24VDC standar yang digunakan pada panel kontrol kompak.

Q4: Perangkat lunak pemrograman apa yang digunakan untuk 1769-L30ER-NSE?

Studio 5000 Logix Designer adalah lingkungan pemrograman standar untuk keluarga CompactLogix 5370. Koneksi dilakukan melalui port USB untuk pemrograman langsung atau melalui port EtherNet/IP untuk pengunduhan program berbasis jaringan. 1769-L30ER-NSE mendukung keempat bahasa pemrograman IEC 61131-3: Diagram Tangga, Teks Terstruktur, Diagram Blok Fungsi, dan Bagan Fungsi Berurutan.

Q5: Dapatkah 1769-L30ER-NSE menggantikan 1769-L30ER standar di lokasi yang tidak berbahaya?

Ya. Varian NSE secara fungsional setara dengan standar 1769-L30ER dalam semua kemampuan kecuali cadangan RTC saat listrik padam. Di lokasi tidak berbahaya yang memerlukan akurasi jam real-time setelah pemulihan daya, varian standar dengan superkapasitor merupakan spesifikasi yang lebih baik. Untuk aplikasi yang tidak memerlukan akurasi RTC atau menggunakan sinkronisasi waktu jaringan, varian NSE bekerja dengan cara yang sama.
