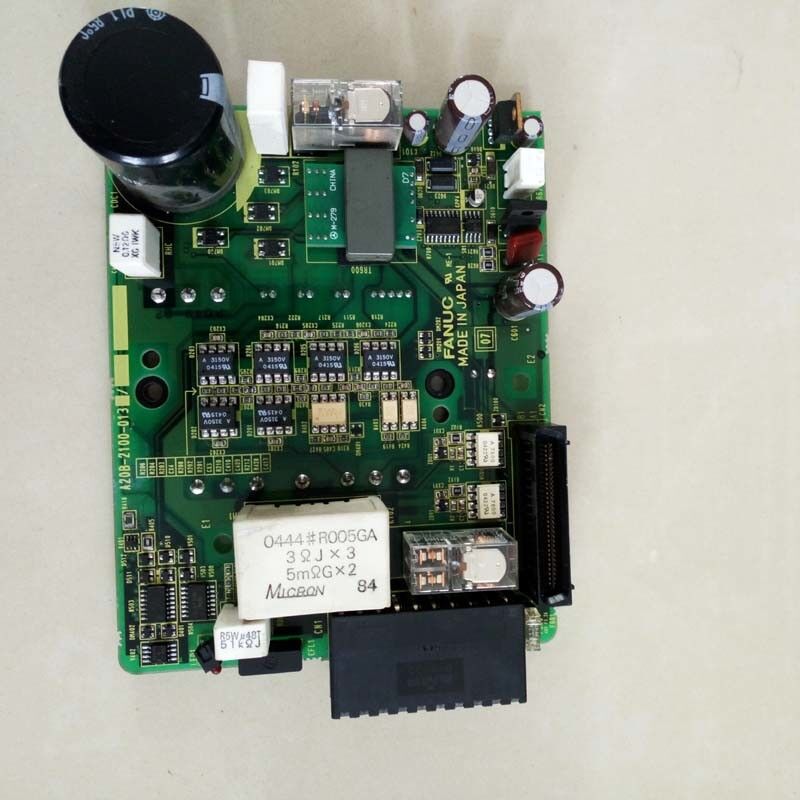

Fanuc Servo Card A20B-2100-0133 atau A20B21000133/05B - Digunakan dan Baru

A20B-2100-0133 ∙ FANUC A20B-2100 Series Drive PCB ∙ CNC Servo dan Spindle Drive Systems / Bagian Cadangan

A20B-2100 Keluarga PCB Drive-Focused

Seri A20B-2100 mencakup berbagai papan sirkuit cetak yang digunakan dalam modul amplifier servo, modul amplifier spindle, dan modul catu daya FANUC.Tidak seperti seri A20B-2101 yang berfokus pada papan kontrol logika, seri A20B-2100 juga mencakup papan PCB tingkat daya yang beroperasi di dekat perangkat switching arus tinggi dan perangkat keras bus DC.

Perwakilan utama dari seri ini menggambarkan rentang fungsional:

• SVM servo drive PCB:Papan untuk modul servo amplifier antarmuka FSSB, termasuk kelas A20B-2100-0251 dan A20B-2100-0260 untuk konfigurasi SVM dua sumbu dan tiga sumbu.
• PCB modul catu daya:Termasuk kelas A20B-2100-0390 dan A20B-2100-0391 yang melayani modul catu daya seri Alpha-i PS dari 5,5 kW hingga 100 kW.
• Papan kontrol penggerak spindle:Termasuk kelas A20B-2100-0800 untuk kontrol modul spindle Alpha-i SPMC.

A20B-2100-0133 adalah satu papan spesifik dalam seri ini, melayani fungsi drive yang dirancang dan diproduksi.

Informasi Produk Utama

Drive PCB

Dalam modul amplifier servo atau spindle FANUC, tumpukan PCB melakukan fungsi yang berbeda pada lapisan yang berbeda.

Papan kontrol (seri A20B-2101):Menerima perintah sumbu dari CNC, menjalankan algoritma kontrol saat ini, dan output sinyal gerbang.

Papan penggerak/kekuatan (seri A20B-2100):Antarmuka antara papan kontrol dan perangkat IGBT arus tinggi. papan ini membawa sinyal gerbang drive ke transistor daya, mengelola sinyal umpan balik arus dari sensor arus,menerapkan perjalanan perlindungan tingkat perangkat keras, dan dalam beberapa varian menangani fungsi konversi daya aktif.

A20B-2100-0133 beroperasi pada tingkat papan drive ini

Skenario Aplikasi

Kesalahan papan daya modul drive:Sebuah servo atau modul spindle mengembangkan alarm overcurrent yang muncul segera pada mengaktifkan drive. arus dalam sirkuit motor pada saat itu mengkonfirmasi papan kontrol mengirim sinyal gerbang,tapi outputnya salah. papan drive A20B-2100-0133 diidentifikasi sebagai kesalahan. penggantian papan mengembalikan perilaku output yang benar.

Perencanaan pemeliharaan drive:Fasilitas yang melakukan perbaikan terjadwal modul drive Alpha-i pada jam-jam sibuk menggantikan A20B-2100-0133 sebagai bagian dari program pembaruan PCB drive,Memulihkan masa pakai papan sebelum kegagalan terkait usia.

FAQ

T1: Bagaimana saya menentukan apakah A20B-2100-0133 atau papan kontrol (seri A20B-2101) gagal?

Sebuah failed A20B-2100 drive board biasanya menyebabkan gejala daya output overcurrent, output asimetris, atau perjalanan perlindungan perangkat keras.A20B-2101 gagal papan kontrol biasanya menyebabkan komunikasi atau gejala logika, drive gagal untuk mencapai kesiapan tanpa kesalahan output, atau respons yang tidak teratur untuk perintah.Gejala kesalahan yang menunjuk ke tahap output terlebih dahulu, terutama alarm yang dimulai di bawah beban tetapi tidak selama pengujian arus rendah, menunjukkan ke arah A20B-2100-0133..

T2: Apakah mengganti A20B-2100-0133 membutuhkan perubahan parameter servo?

Tidak. Parameter servo dan spindle disimpan di memori parameter utama CNC, bukan di PCB drive. Mengganti A20B-2100-0133 tidak mengubah parameter CNC.Setelah memasang dan menyalakan sistem, drive harus membangun kembali komunikasi normal dengan CNC dan melanjutkan operasi di bawah set parameter yang ada.

T3: Apakah A20B-2100-0133 kompatibel dengan spesifikasi arus modul drive tertentu atau apakah digunakan di seluruh kisaran?

Drive PCB dalam seri A20B-2100 seringkali umum untuk rentang nilai arus dalam keluarga modul. Perangkat daya berubah dengan nilai arus.tapi kontrol dan drive board logika tetap sama di seluruh rentang. Konfirmasi model modul tertentu dari pelat nama drive dan referensi silang terhadap daftar suku cadang sebelum memesan untuk memverifikasi A20B-2100-0133 mencakup rating modul yang dipasang.

T4: Langkah-langkah keamanan apa yang berlaku sebelum mengakses A20B-2100-0133 di dalam modul drive?

Bus DC modul drive mempertahankan tegangan berbahaya setelah listrik utama dihapus. Allow the capacitor discharge time specified in the FANUC maintenance manual for the applicable module — or confirm with a calibrated DC voltmeter that the bus is below the safe threshold — before opening the module housing. A20B-2100-0133 beroperasi pada tingkat tegangan bus dalam layanan normal; memastikan bus benar-benar dilepaskan adalah persyaratan keamanan yang tidak dapat dinegosiasikan.

T5: Bisakah A20B-2100-0133 diperbaiki daripada diganti?

Perbaikan PCB drive FANUC di tingkat komponen ditawarkan oleh pusat layanan khusus.perbaikan secara teknis mungkin jika kegagalan melibatkan komponen diskrit seperti gate driver ICUntuk mesin produksi-kritis di mana waktu turnaround adalah kritis,Penggantian papan demi papan dengan A20B-2100-0133 biasanya lebih cepat daripada perbaikanKedua pilihan ini berlaku tergantung pada urgensi dan anggaran aplikasi.
