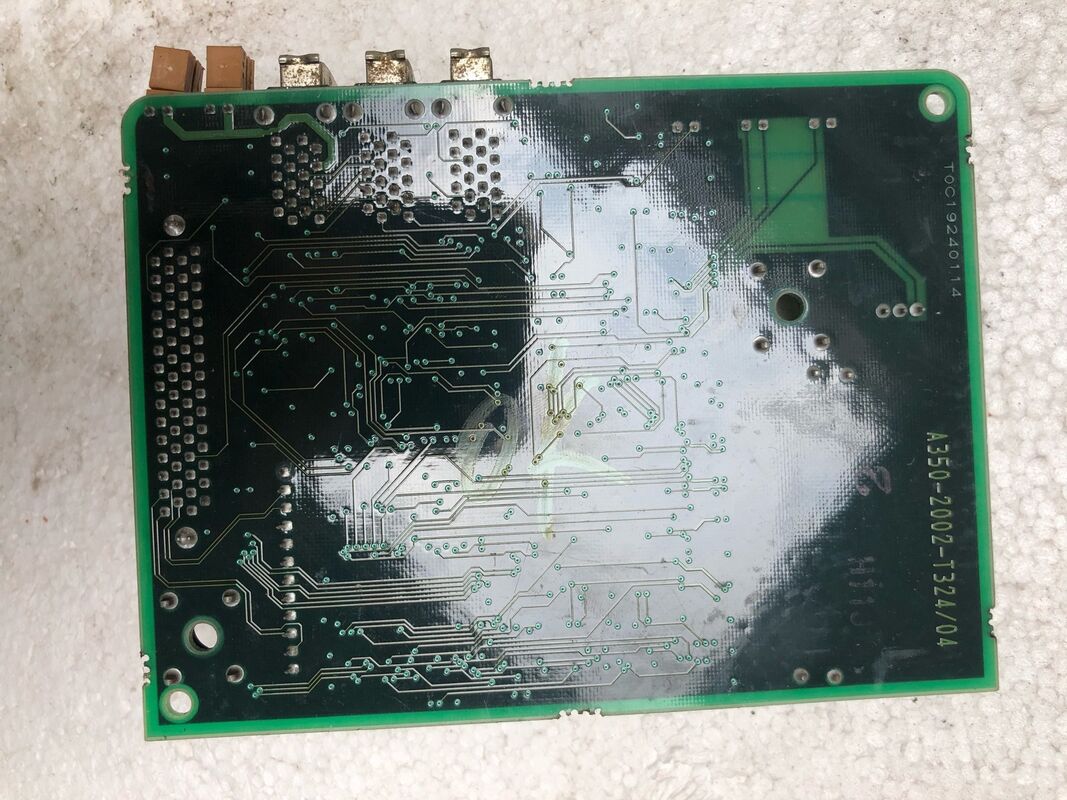

A350-2002-T324 Papan sirkuit Fanuc

A350-2002-T324 ∙ FANUC A350 PCB Pabrik Nomor ∙ A20B-2002 I / O dan Interface Board Family / CNC Operator Panel PCB

A350-2002 Identitas Pabrik untuk papan A20B-2002

Sama seperti nomor pembuatan A350-2101-Txxx sesuai dengan papan drive A20B-2101,A350-2002-Txxxnomor mengidentifikasi papan diA20B-2002Seri A20B-2002 mencakup berbagai antarmuka CNC dan papan I/O yang berada di antara pengontrol CNC dan komponen mesin yang menghadap operator.

A350-2002-T324 adalah label pembuatan untuk papan tertentu dalam keluarga ini.

Informasi Produk Utama

Keluarga papan A20B-2002 I / O, Backplane, dan Antarmuka Operator

Seri A20B-2002 melayani beberapa fungsi dalam sistem kontrol CNC FANUC:

Papan I/O panel operator:Produk yang paling dikenal di seri ini termasuk papan I/O panel operator 48DI/32DO termasuk A20B-2002-0520 (dengan antarmuka MPG) dan A20B-2002-0521 (tanpa MPG).Papan-papan ini berada di antara kontrol fisik operator (pushbutton, switch, lampu indikator) dan PMC CNC, menangani 48 input digital dari switch panel dan 32 output digital ke lampu panel melalui bus serial I / O Link.

Backplane dan Rack Interface Board:Papan lain dalam seri ini berfungsi sebagai PCB backplane untuk perakitan rak kontrol CNC, menyediakan infrastruktur bus untuk perakitan kartu CNC multi-slot.Papan ini secara fisik menghubungkan beberapa kartu modul di rak yang sama melalui bus backplane bersama.

Modul antarmuka:Additional A20B-2002 variants provide specialised interface functions — such as MPG connection units and operator panel communication modules — that extend the CNC's connectivity to machine panel devices.

A350-2002-T324 pembuatan nomor peta ke satu papan tertentu dalam keluarga fungsional ini.

Skenario Aplikasi

Kesalahan I/O panel operator:CNC seri i mengembangkan perilaku panel operator acak tombol tertentu tidak merespons, lampu indikator gagal menyala dengan benar.Mengganti papan mengembalikan fungsi I / O panel operator lengkap.

Identifikasi papan antarmuka panel:Selama pemeliharaan, seorang teknisi mengidentifikasi A350-2002-T324 dari label papan selama pemeriksaan unit kontrol CNC.Cross-referencing nomor pembuatan ini dengan dokumentasi pemeliharaan mengkonfirmasi fungsi papan dan penggantian yang benar.

FAQ

T1: Bagaimana I/O Link menghubungkan A350-2002-T324 ke CNC?

The A20B-2002 family boards communicate with the CNC via the FANUC I/O Link — a high-speed serial protocol that connects I/O units and operator panel boards to the CNC's PMC over a single twisted-pair cable (or optical fibre). Master I / O Link berada di CNC; A350-2002-T324 (atau setara A20B-2002) adalah node budak. Semua 48 keadaan input dan 32 perintah output ditransmisikan dalam setiap siklus pemindaian I / O Link.Ini menggantikan kebutuhan untuk koneksi kabel individu dari setiap saklar dan lampu ke CNC.

T2: Apa perbedaan antara A350-2002-T324 dan nomor komersial A20B-2002-xxxx?

A350-2002-T324 adalah nomor pembuatan PCB FANUC internal pembuatan referensi gambar dicetak pada papan.A20B-2002-xxxx adalah nomor pesanan komersial yang digunakan untuk pembelian dan dalam manual pemeliharaanKedua referensi mengidentifikasi PCB fisik yang sama. Nomor pembuatan dibaca dari label papan; nomor komersial ditemukan dalam daftar suku cadang dan dokumentasi pembelian.

T3: Bisakah papan A350-2002 diganti tanpa memperbarui program PMC CNC?

Ya, program tangga PMC menangani I/O dengan alamat I/O Link tidak dengan versi perangkat keras board tertentu.Mengganti A350-2002-T324 yang gagal dengan papan pengganti yang dikonfigurasi dengan benar di alamat I/O Link yang sama mengembalikan komunikasi I/O PMC secara transparanTidak ada perubahan program PMC yang diperlukan untuk penggantian papan yang sama.

T4: Berapa banyak papan A350-2002 (A20B-2002) yang dapat dihubungkan dalam satu sistem CNC?

I/O Link mendukung beberapa node slave dalam konfigurasi daisy-chain.Jumlah maksimum node tergantung pada kapasitas I / O Link CNC setiap node menempati jumlah yang ditentukan alamat I / O LinkUntuk sebagian besar sistem CNC seri i, I / O Link mendukung cukup node untuk mengakomodasi beberapa papan panel operator di samping unit I / O untuk mesin I / O, kabinet magnetik daya,dan antarmuka perifer lainnya.

T5: Apakah mengganti A350-2002-T324 memerlukan konfigurasi ulang alamat I/O Link?

Hanya jika papan pengganti dikonfigurasi dengan alamat node I/O Link yang berbeda dari papan yang gagal.Penggantian standar dengan papan dengan konfigurasi yang identik di alamat yang sama tidak memerlukan konfigurasi ulang. PMC melanjutkan komunikasi secara otomatis setelah papan dihidupkan.Jika papan pengganti memiliki konfigurasi alamat yang berbeda, pengaturan I / O Link CNC harus diperbarui agar sesuai.Memverifikasi konfigurasi alamat dari dokumentasi listrik mesin sebelum memasang pengganti.
