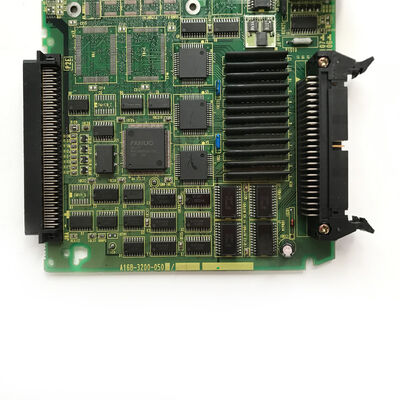

Fanuc System I O Board A16B-3200-0500 Baru dan asli Gratis DHL

A16B-3200-0500 ∙ FANUC Series 0i-B I/O Board Tanpa Data Server ∙ F0i-B Control / Machine I/O Interface / CNC PCB

Istilah "Tanpa Data Server" Arti Kata

Papan I/O Seri 0i-B FANUC ada dalam dua konfigurasi untuk kebutuhan aplikasi yang berbeda:

Dengan Data Server:Termasuk fungsi penyimpanan lokal yang terintegrasi area penyimpanan flash kompak atau hard disk di dalam CNC yang memungkinkan program bagian besar disimpan secara lokal dan di-stream ke buffer eksekusi CNC. berguna untuk program yang rumit, terlalu besar untuk muat dalam memori program standar CNC.

Tanpa Data Server (A16B-3200-0500):Papan I / O tanpa perangkat keras penyimpanan lokal. ini adalah varian yang benar untuk sistem 0i-B di mana program bagian dimuat langsung ke memori program CNC,atau di mana streaming program DNC ditangani melalui antarmuka Ethernet atau RS-232C daripada unit penyimpanan Data Server onboard.

Memasang varian yang salah dengan Data Server dan bukan tanpa menambahkan perangkat keras yang tidak diharapkan oleh perangkat lunak sistem, berpotensi menyebabkan alarm konfigurasi.

Informasi Produk Utama

Fungsi papan I/O dalam CNC 0i-B

Dalam unit kontrol 0i-B, papan I/O menangani pertukaran sinyal antara PMC internal CNC dan perangkat listrik mesin:

Input:Saklar posisi, sensor tekanan hidrolik, kunci pintu, sensor tingkat pendingin, saklar panel operator, dan sinyal status relay keamanan.PMC membaca masukan ini setiap siklus scan untuk memantau keadaan mesin.

Output:Relay pompa pendingin, pelepasan rem spindle, pelepasan rem sumbu, kontrol katup hidrolik, perintah mesin penukar alat, kontrol lampu indikator, dan driver LED panel operator.PMC menulis ke output ini untuk mengontrol urutan mesin.

A16B-3200-0500 menyediakan antarmuka fisik – koneksi terminal, pengkondisian sinyal, dan antarmuka bus – yang memungkinkan pertukaran sinyal ini.

Skenario Aplikasi

0i-B CNC I/O board fault:Sebuah pusat pengolahan CNC FANUC 0i-B mengembangkan alarm I/O PMC acakPengujian mengkonfirmasi papan I/O gagal untuk melewati sinyal dengan benar antara perangkat lapangan mesin dan PMCPengganti A16B-3200-0500 mengembalikan komunikasi I/O yang dapat diandalkan.

Pemulihan unit kontrol CNC:Unit kontrol seri 0i-B yang dikeluarkan dari mesin diperbaiki untuk digunakan kembali.Papan I/O A16B-3200-0500 diganti bersama komponen tua lainnya untuk menyediakan unit kontrol yang dikenal baik untuk instalasi berikutnya.

FAQ

Q1: Bagaimana saya mengkonfirmasi bahwa sistem 0i-B membutuhkan varian "tanpa Data Server"?

Periksa label papan I/O yang ada untuk nomor bagian A16B-3200-0500. Jika membaca nomor ini, sistem dikonfirmasi untuk menggunakan varian tanpa Data-Server.periksa dokumentasi konfigurasi perangkat keras sistem CNC (manual koneksi) untuk tipe pengontrol 0i-B yang berlaku akan menentukan varian papan I/O mana yang benar untuk konfigurasi tersebut.

T2: Apakah penggantian A16B-3200-0500 memerlukan perubahan program PMC?

Tidak. Program PMC menangani I/O mesin dengan alamat I/O bukan dengan perangkat keras papan tertentu.Mengganti A16B-3200-0500 dengan pengganti yang dipasang dengan benar mengembalikan komunikasi I/O tanpa memerlukan modifikasi program PMC. Memverifikasi semua fungsi I / O mesin setelah pemasangan untuk memastikan papan pengganti bekerja dengan benar sebelum melanjutkan produksi.

T3: Alarm apa yang menunjukkan A16B-3200-0500 gagal?

Kode alarm PMC terkait dengan kesalahan komunikasi tautan I/O, kesalahan alamat I/O acak atau persisten yang tidak sesuai dengan kesalahan perangkat lapangan,dan kegagalan urutan mesin intermiten yang melacak kembali ke alamat I / O tertentu semua titik menuju masalah papan I / OKonfirmasi bahwa kabel lapangan, sensor, dan aktuator utuh sebelum menyimpulkan papan telah gagal.

T4: Apakah A16B-3200-0500 digunakan pada semua model CNC 0i-B, atau varian tertentu?

A16B-3200-0500 dikonfirmasi untuk kontrol FANUC Seri 0i-B (F0i-B).dan konfigurasi lainnyaPapan I/O mungkin umum di varian ini karena melayani slot perangkat keras yang sama di unit kontrol 0i-B terlepas dari jenis mesin.Konfirmasi dari daftar suku cadang pengontrol tertentu sebelum memesan.

T5: Data apa yang harus disandarkan sebelum mengganti A16B-3200-0500?

Papan I/O tidak membawa parameter atau program CNC. Namun, sebagai tindakan pencegahan sebelum setiap pemeliharaan CNC, melakukan cadangan SRAM penuh ¢ menyimpan semua parameter CNC, program bagian, data alat,dan program tangga PMC ke media eksternalHal ini memastikan pemulihan data adalah mungkin jika setiap kejadian tak terduga terjadi selama pemeliharaan.
