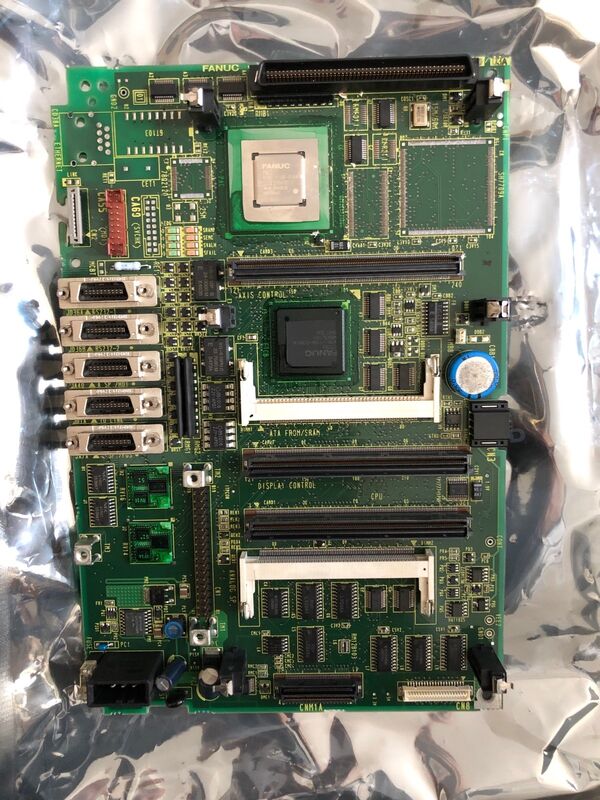

NEW ORIGINAL FANUC BOARD A20B-8101-0280 GRATIS Pengiriman cepat

A20B-8101-0280 | FANUC Zero iC (Seri 0i-C) PCB Utama — MMX Pentium / Multi-Axis / Fungsi PC / Modul Plug-In

Seri 0i-C — Saat Platform Zero i Sudah Matang

FANUC Seri 0i-C (Zero i Model C) adalah generasi perangkat keras ketiga dari platform 0i. Setiap generasi 0i berturut-turut membawa peningkatan kemampuan yang berarti:

0i-A (generasi pertama):Membangun arsitektur perangkat keras 0i — CNC yang hemat biaya dengan pemrosesan 486DX2 dan pelengkap I/O kecil untuk aplikasi pemesinan dan pembubutan dasar.

0i-B (generasi kedua):Menyempurnakan arsitektur papan, meningkatkan kemampuan parameter servo dan spindel, serta memperluas opsi komunikasi.

0i-C (generasi ketiga):Ditingkatkan ke prosesor MMX Pentium — peningkatan signifikan dalam kinerja pemrosesan dari perangkat keras kelas 486DX2 generasi sebelumnya. 0i-C juga memperkenalkan fungsi PC bawaan sebagai standar, memungkinkan CNC berkomunikasi melalui Ethernet dan mendukung aplikasi HMI langsung pada unit kontrol.

A20B-8101-0280 adalah PCB utama (papan master) untuk generasi 0i-C ini — rakitan perangkat keras pusat yang menghubungkan semua modul opsi dalam unit kontrol CNC.

Spesifikasi Utama

Fungsi PC Bawaan — Konektivitas untuk Lingkungan Produksi Modern

Fungsi PC bawaan generasi 0i-C memungkinkan CNC untuk:

• Hubungkan ke jaringan pabrik melalui Ethernet untuk streaming program DNC
• Jalankan tugas pengumpulan data yang melaporkan jumlah produksi dan status mesin ke sistem MES
• Mendukung pemantauan jarak jauh dan diagnostik dari PC yang terhubung
• Transfer program dan parameter antara CNC dan penyimpanan jaringan

Kemampuan ini merupakan fitur tambahan pada generasi 0i sebelumnya; pada 0i-C, mereka hadir sebagai bagian dari arsitektur standar papan utama.

Skenario Aplikasi

Kegagalan papan utama CNC 0i-C:Pusat permesinan CNC FANUC 0i-C gagal melakukan booting, menampilkan kode alarm sistem yang menunjuk ke PCB utama. Setelah memastikan modul memori dan catu daya masih utuh, A20B-8101-0280 diganti. Sistem memuat ulang dari modul FROM dan melanjutkan operasi normal.

Pemulihan konektivitas Ethernet:CNC 0i-C kehilangan koneksi Ethernetnya setelah terjadi kesalahan tingkat papan. Mengganti A20B-8101-0280 akan mengembalikan fungsi port Ethernet internal bersama dengan semua kemampuan CNC lainnya.

Pertanyaan Umum

Q1: Modul plug-in apa yang terhubung ke A20B-8101-0280?

A20B-8101-0280 menyediakan slot modul untuk FROM (Flash ROM — perangkat lunak sistem CNC), SRAM (parameter yang didukung baterai dan penyimpanan program), modul ekspansi DRAM opsional, dan papan opsi grafis atau komunikasi. Konfigurasi modul yang dipasang menentukan kemampuan spesifik sistem CNC 0i-C.

Q2: Apakah A20B-8101-0280 kompatibel dengan konfigurasi 0i-MC (pusat permesinan) dan 0i-TC (pusat pembubutan)?

Perangkat keras papan utama umum digunakan pada platform 0i-C, apa pun jenis mesinnya. Tipe CNC (M = pusat permesinan, T = pusat pembubutan) ditentukan oleh konten modul FROM — image perangkat lunak sistem yang diinstal di FROM. A20B-8101-0280 yang sama melayani keduanya, dengan tipe CNC diselesaikan pada tingkat perangkat lunak.

Q3: Data apa yang harus dicadangkan sebelum mengganti A20B-8101-0280?

Sebelum melepas papan utama, buat cadangan: semua parameter CNC, program komponen, data offset pahat, data offset kerja, dan program tangga PMC. Item ini berada di modul SRAM dan FROM, namun pencadangan penuh memastikan pemulihan bahkan jika modul mengalami masalah selama penggantian. Simpan cadangan pada kartu memori, USB (jika didukung), dan cadangan PC RS-232C secara bersamaan.

Q4: Apakah fungsi PC bawaan A20B-8101-0280 memerlukan konfigurasi terpisah setelah penggantian papan?

Parameter fungsi Ethernet dan PC (alamat IP, subnet mask, gateway, pengaturan server DNC) disimpan dalam memori parameter CNC — bukan di papan utama. Setelah memasang A20B-8101-0280 pengganti, parameter ini dipulihkan dari cadangan dan fungsi Ethernet akan dilanjutkan secara normal. Jika alamat MAC papan pengganti berbeda, perbarui reservasi DHCP atau penetapan IP tetap dalam konfigurasi jaringan pabrik.

Q5: Bagaimana 0i-C dibandingkan dengan generasi 0i-D dalam hal perangkat keras papan utama?

Generasi 0i-D menggunakan papan utama seri A20B-8200-xxxx — generasi perangkat keras yang berbeda dengan arsitektur prosesor yang diperbarui, kapasitas DRAM yang lebih tinggi, dan antarmuka fungsi PC yang diperbarui. Papan utama A20B-8101-0280 (0i-C) dan A20B-8200-xxxx (0i-D) tidak dapat dipertukarkan. Sistem yang dibangun pada perangkat keras 0i-C terus beroperasi dengan papan utama 0i-C sepanjang masa pakainya.
