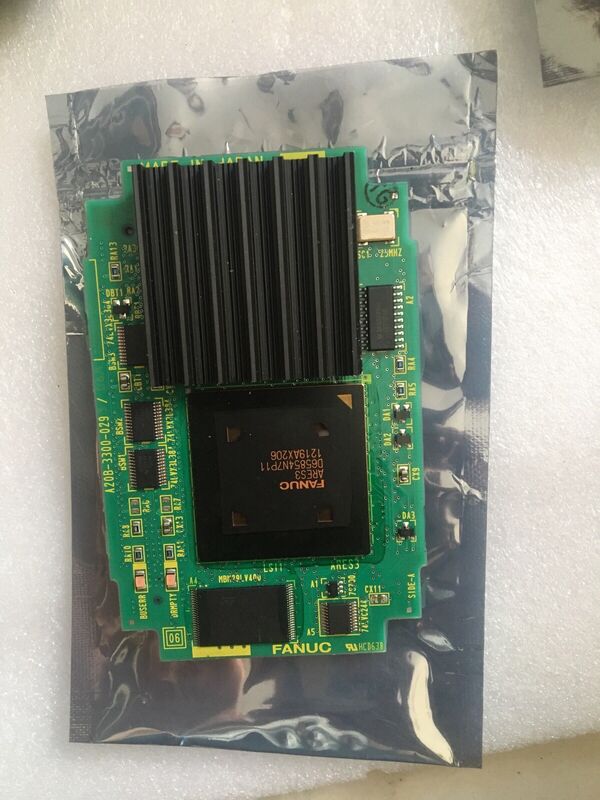

A20B-3300-0293 | Modul CPU FANUC 486 — DRAM 16MB / Rangkaian A20B-3300-029x / Kartu Prosesor Plug-In / FANUC CNC

A20B-3300 — Seri Modul CPU

Seri A20B-3300 adalah rangkaian modul CPU plug-in FANUC — kartu prosesor yang menyediakan kemampuan pemrosesan terpusat di papan utama FANUC CNC. Seri ini mencakup beberapa generasi platform CNC dan arsitektur prosesor:

ItuKeluarga A20B-3300-029xmenempati jajaran prosesor era 486:

Keluarga 029x mewakili pemrosesan CNC FANUC generasi Intel 486 — sebuah lompatan signifikan dari pendahulunya 486, memberikan kekuatan pemrosesan yang dibutuhkan untuk platform CNC seri i generasi pertama.

Spesifikasi Utama

Arsitektur 486 — Performa CNC di Era i-Series

Prosesor Intel 486 membawa kemajuan berarti dibandingkan pendahulunya ketika FANUC mengadopsinya untuk platform i-series CNC:

Unit titik-mengambang (FPU) dalam chip:FPU terintegrasi 486 (tidak ada di 386) menangani kalkulasi floating-point di perangkat keras, bukan emulasi perangkat lunak. Untuk tugas-tugas CNC yang melibatkan transformasi koordinat, interpolasi busur, dan perhitungan kompensasi alat, floating-point perangkat keras memberikan hasil yang jauh lebih cepat.

Arsitektur 32-bit di seluruh:486 adalah prosesor CNC 32-bit pertama FANUC — jalur data internal 32-bit dan bus eksternal 32-bit menyediakan lebar data yang diperlukan untuk kebutuhan komputasi perangkat lunak i-series CNC.

Kapasitas DRAM 16MB:DRAM on-modul sebesar 16MB menyediakan ruang memori kerja untuk mengeksekusi perangkat lunak sistem CNC. Saat boot, CNC memuat perangkat lunak sistemnya dari FROM ke dalam DRAM ini dan menjalankannya — 16MB adalah kapasitas yang sesuai untuk perangkat lunak seri i generasi 486.

Skenario Aplikasi

Kesalahan modul prosesor CNC:FANUC CNC mengalami kegagalan booting terus-menerus atau alarm tingkat CPU. Semua modul memori diuji dengan benar. Modul prosesor A20B-3300-0293 diidentifikasi sebagai kesalahan. Penggantian mengembalikan boot dan pengoperasian CNC normal. CNC seri FANUC i yang menua mengalami perbaikan elektronik. Modul CPU A20B-3300-0293 diganti untuk mengatur ulang masa pakai prosesor.

Pertanyaan Umum

Q1: Sistem CNC apa yang menggunakan modul CPU A20B-3300-0293 486?

Keluarga A20B-3300-029x melayani platform CNC seri FANUC i dari era prosesor 486.

Anggota yang berdekatan (0290, 0291) mengonfirmasi kompatibilitas dengan platform Seri 15i, 16i, 18i, dan 21i pada generasi perangkat keras A dan B.

Konfirmasikan model CNC spesifik dari dokumentasi perangkat keras papan host.

Q2: Bagaimana A20B-3300-0293 dibandingkan dengan modul kelas Pentium (A20B-3300-0312/0313)?

Keluarga 029x menggunakan prosesor kelas Intel 486. Keluarga 031x menggunakan prosesor kelas Intel Pentium. Pentium menawarkan sekitar dua kali lipat throughput instruksi per jam melalui pipa masalah ganda superscalar, bandwidth bus memori yang lebih luas, dan kinerja floating-point yang jauh lebih cepat. Kedua generasi modul ini melayani generasi perangkat keras CNC yang berbeda dan tidak dapat dipertukarkan.

Q3: Apakah penggantian A20B-3300-0293 memerlukan konfigurasi ulang CNC?

Tidak. Parameter CNC, tangga PMC, dan program bagian berada di modul SRAM dan FROM — terpisah dari modul CPU.

Mengganti A20B-3300-0293 tidak mempengaruhi data yang disimpan. CNC melakukan booting dari FROM dan membaca parameter dari SRAM setelah modul baru dipasang.

Q4: Untuk apa DRAM 16 MB digunakan pada CNC era 486?

DRAM 16MB pada A20B-3300-0293 adalah memori kerja prosesor. Saat boot, CNC menyalin perangkat lunak sistemnya dari FROM ke DRAM ini untuk eksekusi cepat. Semua variabel runtime, data buffer masa depan, informasi status sumbu, dan data program aktif berada di DRAM ini selama pengoperasian mesin. Kapasitas 16MB disesuaikan dengan jejak perangkat lunak versi perangkat lunak FANUC CNC era 486.
