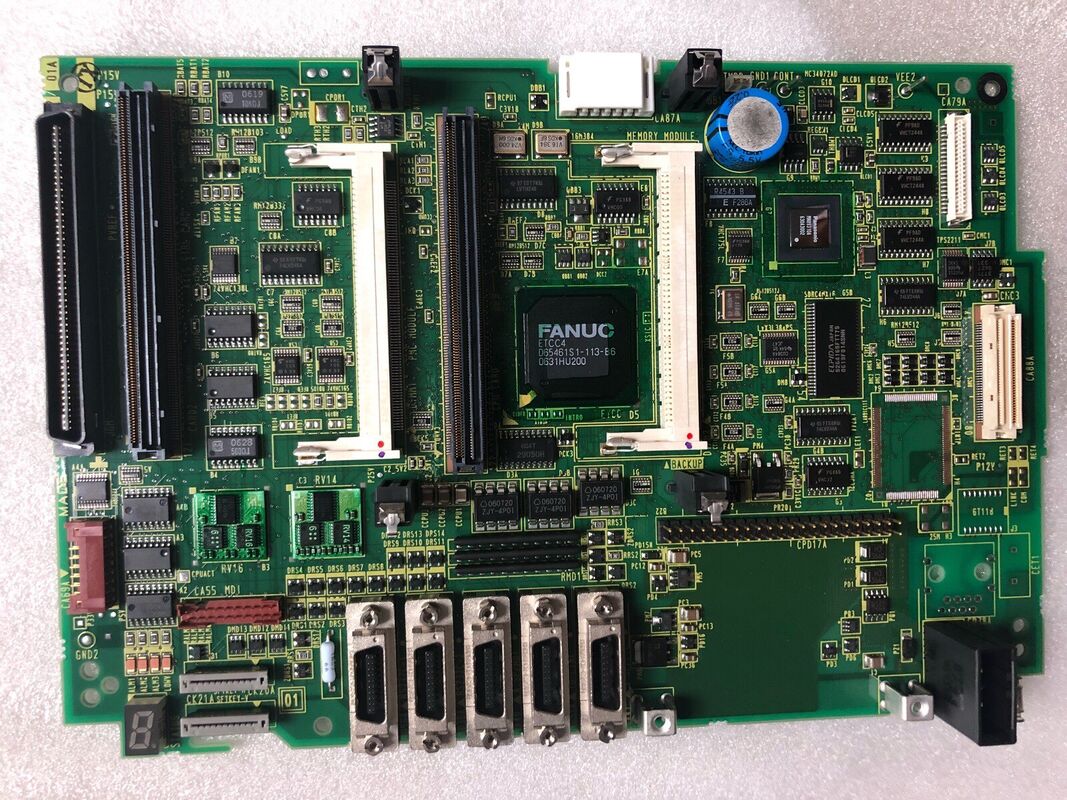

Papan sirkuit asli FANUC baru A20B-8101-0402 A20B81010402

A20B-8101-0402 | FANUC Seri 32i-A PCB Utama A6 — 2 Jalur / 12 Sumbu / Papan Master CNC Multi-Jalur / Platform Kelas Atas

Seri 32i-A — Tingkat Kemampuan

Dalam rangkaian produk 30i/31i/32i FANUC, setiap seri menempati posisi berbeda berdasarkan jumlah sumbu dan kapasitas jalur:

Seri 30i-A:10 jalur, hingga 40 sumbu (32 sumbu umpan + 8 spindel) — untuk mesin multi-spindel dan multi-jalur paling rumit.

Seri 31i-A:4 jalur, hingga 26 sumbu (20 sumbu umpan + 6 spindel) — untuk mesin multi-jalur tingkat lanjut.

Seri 32i-A:2 jalur, hingga 12 sumbu (9 sumbu umpan + 3 spindel) — untuk pusat pembubutan 2 jalur berkemampuan tinggi, mesin kompon, dan pusat permesinan canggih.

32i-A menempati level awal dari keluarga kelas atas ini. Teknologi ini menghadirkan rangkaian kemampuan lengkap dari platform 30i/31i/32i — interpolasi nano, servo AI, kontrol respons tinggi HRV4, dan koordinasi program multi-jalur — untuk aplikasi yang memerlukan 2 jalur dan hingga 12 sumbu namun tidak memerlukan konfigurasi lebih besar dari 30i atau 31i.

Papan utama A20B-8101-0402 A6 merupakan master PCB yang mendasari semua kemampuan ini.

Spesifikasi Utama

Apa yang Menjadikan 32i-A Platform Kelas Atas

Kesenjangan kemampuan antara seri 0i dan seri 32i-A mencerminkan pengembangan FANUC CNC selama beberapa dekade:

Interpolasi nano:32i-A menghitung perintah servo pada resolusi nano-meter, bukan resolusi mikrometer. Pada laju gerak makan yang tinggi, resolusi perintah yang lebih halus ini menghasilkan permukaan yang lebih halus dengan riak kecepatan frekuensi tinggi yang lebih sedikit.

Servo AI (Servo Adaptif):CNC terus memantau respons sumbu servo dan menyesuaikan penguatan secara real time untuk mengimbangi gesekan, ekspansi termal, dan variasi beban sepanjang siklus pemotongan. Hal ini menjaga kekakuan servo yang konsisten di seluruh kondisi pengoperasian.

Koordinasi program multi-jalur:Dua jalur program independen dijalankan secara bersamaan, dengan perintah sinkronisasi antar jalur memungkinkan pergerakan terkoordinasi antar jalur. Pusat pembubutan menara ganda dan spindel ganda menggunakan ini untuk menyinkronkan dua menara dalam satu rangkaian pemesinan berkelanjutan.

Kontrol HRV4 saat ini:Kontrol arus Vektor Respons Tinggi generasi keempat menjalankan loop arus servo dengan kecepatan pembaruan tinggi, memberikan kekakuan servo dan penolakan gangguan yang diperlukan untuk pemotongan berkecepatan tinggi dan presisi tinggi.

Papan utama A20B-8101-0402 A6 adalah perangkat keras yang menampung kemampuan ini — menyediakan arsitektur pemrosesan, konektivitas bus, dan infrastruktur perluasan modul yang diperlukan untuk mewujudkannya.

Skenario Aplikasi

Kegagalan CNC 32i-A pada mesin majemuk:Pusat belok spindel ganda dengan kontrol FANUC 32i-A gagal diinisialisasi. Kedua jalur program tidak aktif dan tampilan tidak menampilkan konten. Setelah isolasi kesalahan sistematis, papan utama A20B-8101-0402 diidentifikasi sebagai komponen yang gagal. Penggantian dengan papan A6 yang dikonfigurasi dengan benar akan memulihkan kedua jalur kontrol.

Penggantian papan utama yang direncanakan:Fasilitas perbaikan peralatan mesin yang melakukan perbaikan unit kontrol 32i-A yang komprehensif menggantikan A20B-8101-0402 sebagai bagian dari pembaruan tingkat papan, memastikan CNC yang diperbarui memulai periode servis berikutnya dengan papan utama yang andal.

Pertanyaan Umum

Q1: Apa perbedaan 32i-A dengan 31i-A dalam hal arsitektur perangkat keras?

31i-A mendukung 4 jalur kontrol dan hingga 26 sumbu; 32i-A mendukung 2 jalur dan hingga 12 sumbu. Ini bukan konfigurasi terbatas perangkat lunak dari perangkat keras yang sama — konfigurasi ini menggunakan perangkat keras papan utama yang berbeda dari sub-seri A20B-8101 yang berbeda. A20B-8101-0402 khusus untuk 32i-A dan tidak dapat dipertukarkan dengan papan utama 31i-A atau 30i-A.

Q2: Data apa yang harus dicadangkan sebelum mengganti A20B-8101-0402?

Cadangkan semua parameter CNC untuk kedua jalur kontrol, semua program bagian dari memori program jalur, data offset pahat dan geometri, data koordinat kerja, program dan data tangga PMC, serta parameter penyetelan servo dan spindel. Konfigurasi multi-jalur 32i-A berarti diperlukan pencadangan parameter dua kali lipat dibandingkan dengan CNC jalur tunggal. Lakukan pencadangan melalui fungsi ALL IO CNC ke perangkat eksternal sebelum memulai penggantian.

Q3: Apakah papan A20B-8101-0402 A6 mendukung semua fungsi opsi 32i-A?

Konfigurasi tipe papan A6 mendukung kombinasi kartu opsi tertentu di unit kontrol 32i-A. Apakah opsi tertentu (HRV4, keamanan pemeriksaan ganda, buffer jarak jauh berkecepatan tinggi) didukung tergantung pada pelengkap slot jenis papan dan kartu opsi yang dipasang. Konfirmasikan persyaratan opsi dari spesifikasi perangkat keras mesin terhadap kemampuan jenis papan A6 dalam manual koneksi perangkat keras 32i-A.

Q4: Setelah memasang A20B-8101-0402, langkah commissioning apa yang diperlukan?

Setelah memasang dan menyalakan: konfirmasikan kedua jalur program diinisialisasi dengan benar; verifikasi komunikasi servo FSSB dibuat untuk semua sumbu di kedua jalur; periksa komunikasi antarmuka spindel untuk semua spindel; memastikan semua penugasan I/O PMC merespons dengan benar; dan menjalankan kedua jalur program pada laju gerak makan rendah sebelum produksi kecepatan penuh. Untuk mesin dengan penyetelan parameter servo khusus, bandingkan perilaku sumbu pasca penggantian dengan parameter yang disetel untuk mendeteksi masalah pemulihan parameter apa pun.

Q5: Apakah ada mode kegagalan yang diketahui khusus untuk papan utama A20B-8101-0402?

Papan utama pada seri A20B-8101 dapat mengalami kegagalan terkait dengan: penuaan kapasitor elektrolitik pada rel catu daya (menyebabkan pengaturan ulang terputus-putus atau perilaku tidak menentu pada suhu pengoperasian); oksidasi koneksi pada soket modul plug-in (menyebabkan kesalahan komunikasi kartu opsi); dan habisnya baterai SRAM yang menyebabkan hilangnya parameter pada siklus daya. Penggantian baterai SRAM secara rutin dan pencadangan parameter berkala adalah tindakan pencegahan paling efektif terhadap konsekuensi kegagalan yang paling umum.
