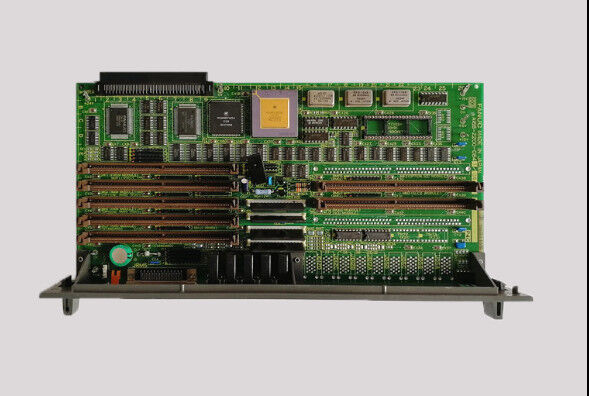

Fanuc A16B-2202-0850 Papan kontrol PCB A16B22020850/02A

A16B-2202-0850 ∙ FANUC 6-Axis Option-2 CPU Board ∙ 7 Plug-In Slots / Seri 16/18 Ekspansi Axis / Arsitektur Sub-CPU

Opsi-2

Dalam arsitektur perangkat keras FANUC Series 16/18 CNC, papan CPU utama menangani jumlah sumbu dasar biasanya 4 sumbu dalam konfigurasi standar.Opsi-2 sub-CPU board memperluas sistem di luar batas dasar ini.

A16B-2202-0850 adalah varian 6 sumbu dari Option-2 board sebuah sub-CPU khusus yang bertanggung jawab untuk pemrosesan sumbu servo untuk sumbu tambahan di luar yang ditangani oleh papan CPU utama.

Arsitektur ini muncul secara konsisten di seluruh lini produk FANUC CNC di era ini:

A16B-2203-0031 (PILIHAN-2 2-AXIS):Dideskripsikan di tempat lain dalam sesi ini, sub-CPU ekspansi 2 sumbu untuk aplikasi Seri 16/18.

A16B-2203-0033 (OPSI-2 SUB-CPU dengan sub-CPU):Papan pilihan kapasitas yang lebih tinggi dengan sub-CPU tertanam, juga dikonfirmasi dalam sesi ini.

A16B-2202-0850 (6-AXIS OPTION-2):Varian ekspansi 6 sumbu untuk mesin yang membutuhkan hingga 6 sumbu servo yang dikoordinasikan melalui papan pilihan ini.

Informasi Produk Utama

6-Axis CNC Aplikasi mesin alat

Mengapa sebuah mesin membutuhkan 6 sumbu pada papan Opsi-2 nya?

Pusat pengolahan 5 sumbu dengan indexer:X, Y, Z adalah poros dasar; A, B (poros putar), dan poros majalah alat ke-6 atau palet indexer semua membutuhkan kontrol servo.

Pusat putar multi-menara:Z, X, C (spindel utama), Y (penggilingan tambahan), poros menara kedua Z2 dan X2 total enam poros servo untuk pusat mesin putar kompleks.

Sel mesin transfer:Dalam mesin transfer yang fleksibel, beberapa sumbu servo independen memposisikan bagian melalui operasi berurutan.

Skenario Aplikasi

Kerusakan pada papan ekspansi pusat pemesinan seri 18-B 6 sumbu:Sebuah pusat pemesinan seri FANUC 18-B dengan 5 sumbu dengan sumbu B tambahan mengembangkan alarm pada sumbu ekspansi.Penggantian mengembalikan semua 6 sumbu yang ditangani oleh papan opsi.

Seri 16-B pemeliharaan pusat putar multi-sumbu:Pusat pemutar CNC yang kompleks dengan menara ganda dan sumbu C membutuhkan penggantian sub-CPU Opsi-2.

FAQ

Q1: Berapa jumlah sumbu total maksimum ketika A16B-2202-0850 ditambahkan ke sistem Seri 16/18?

Papan CPU utama Seri 16/18 mendukung jumlah sumbu dasar (biasanya 4 dengan papan utama dasar).Jumlah yang tepat tergantung pada model Seri 16/18 tertentu, versi perangkat lunak, dan konfigurasi opsi lainnya. Dokumentasi perangkat keras model FANUC Seri 16/18 menentukan jumlah sumbu maksimum yang didukung untuk setiap kombinasi papan utama dan opsi.

T2: Apakah A16B-2202-0850 membutuhkan papan pilihan yang cocok pada 7 slot untuk operasi 6 sumbu?

Ya, papan A16B-2202-0850 menyediakan slot fisik dan infrastruktur CPU, tapi kartu antarmuka servo, modul memori FROM/SRAM,dan papan komunikasi yang mengisi 7 slot harus dipasang dengan benar dan dikonfigurasi untuk operasi 6 sumbu untuk berfungsiManual koneksi perangkat keras FANUC Seri 16/18 yang berlaku mendokumentasikan konfigurasi kartu yang diperlukan untuk pengaturan 6 sumbu.

T3: Apakah penggantian A16B-2202-0850 memerlukan pengoperasian kembali poros ekspansi?

Parameter CNC untuk semua poros termasuk yang ditangani oleh A16B-2202-0850 disimpan di SRAM utama CNC.Mengganti papan opsi dengan semua data parameter utuh berarti parameter sumbu ekspansi secara otomatis diterapkan kembali pada startupJika data SRAM juga hilang, parameter sumbu ekspansi harus dimasukkan kembali dari cadangan sebelum mesin dapat berjalan.

T4: Apa kode alarm menunjukkan A16B-2202-0850 gagal?

Alarm khusus untuk sumbu ekspansi (alarm pada sumbu 5, 6, atau lebih tinggi tergantung pada konfigurasi penomoran sumbu), kesalahan komunikasi yang menunjuk ke slot pilihan,atau kegagalan semua sumbu ekspansi secara bersamaan sementara sumbu dasar terus normal semua menunjukkan A16B-2202-0850 mungkin kesalahan. Konfirmasi dengan memeriksa apakah kesalahan terisolasi ke sumbu yang ditugaskan ke papan pilihan ini versus papan CPU utama.
