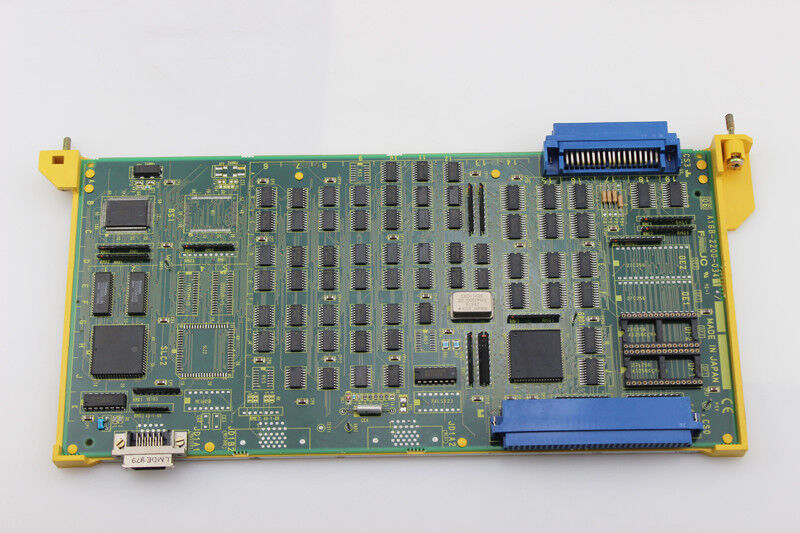

A16B-2200-0341 Fanuc A16B-22OO-O341 PCB Diuji dalam Kondisi Baik

A16B-2200-0341 ∙ FANUC PMC-M I/O Link ROM Master PCB ∙ Seri 0-C CNC / Sistem Robot / Eksekusi Program Tangga / I/O Link

PMC-M The Programmable Machine Controller untuk Seri 0-C

Dalam FANUC Series 0-C CNC arsitektur,PMC (Programmable Machine Controller) mengeksekusi logika urutan mesin program tangga yang mengatur semua fungsi mesin di luar gerakan pemotonganCecair pendingin, hidraulik, alat ganti, kunci pintu, respons panel operator semua diatur oleh tangga PMC.

Penghargaan "PMC-M" mengidentifikasi model PMC spesifik yang dipasang pada sistem Seri 0-C.A16B-2200-0341 adalah papan induk ROM untuk PMC-M the PCB yang berisi memori program PMC (ROM) dan berfungsi sebagai master I / O Link.

Informasi Produk Utama

Varian Revisi PMC-M dan PMC-M2

A16B-2200-0341 ada dalam beberapa revisi perangkat keras dengan sebutan aplikasi yang berbeda:

/04B (PMC-M):Konfigurasi PMC-M standar untuk aplikasi mesin alat CNC Seri 0-C. PMC-M menyediakan eksekusi program dasar tangga dan fungsi master I / O Link untuk antarmuka mesin CNC.

/09A (PMC-M2 Robot ROM IO Link Board):Revisi berikutnya dikonfirmasi oleh Next Day Automation untuk aplikasi robot.Varian ini melayani pengontrol robot FANUC yang menggunakan arsitektur PMC-M untuk kontrol urutan dan komunikasi I / O Link mereka.

Skenario Aplikasi

Kerusakan papan PMC CNC seri 0-C:Sebuah FANUC Series 0-C CNC mengembangkan alarm PMC, urutan mesin berhenti merespons, komunikasi I/O Link gagal.Penggantian mengembalikan eksekusi tangga PMC dan komunikasi I/O Link.

Robot PMC-M2 pemeliharaan papan:Sebuah pengontrol robot FANUC menggunakan arsitektur PMC-M2 membutuhkan A16B-2200-0341/09A untuk papan kontrol urutan. revisi /09A secara khusus diidentifikasi sebelum sumber.

FAQ

Q1: Apa perbedaan antara PMC-M (/04B) dan PMC-M2 (/09A) pada A16B-2200-0341?

Revisi /04B adalah konfigurasi PMC-M standar untuk aplikasi CNC Seri 0-C./09A adalah varian PMC-M2 ∙ tingkat kemampuan PMC yang ditingkatkan yang dikonfirmasi untuk aplikasi robot oleh Next Day AutomationPenunjukan "M2" menunjukkan kapasitas langkah program yang lebih tinggi atau set instruksi yang diperluas dibandingkan dengan PMC-M dasar.Selalu konfirmasi revisi yang diinstal dari label papan sebelum sumber pengganti.

T2: Apakah penggantian A16B-2200-0341 memerlukan program tangga PMC diisi ulang?

A16B-2200-0341 berisi ROM (Read-Only Memory) perangkat lunak sistem PMC dan berpotensi konten program tangga khusus mesin disimpan di papan ini.Mengganti papan dengan ROM kosong atau konten yang berbeda berarti mesin PMC urutan logika harus diisi ulang dari cadanganSelalu menyimpan salinan cadangan dari program tangga PMC sebelum setiap pemeliharaan papan PMC.

T3: Sistem CNC mana yang menggunakan PMC-M dengan A16B-2200-0341?

Fanuc-controller.com mengkonfirmasi A16B-2200-0341 "khususnya dengan Series 0-C controller".0-TF) menggunakan arsitektur PMC-M untuk kontrol urutan mesin mereka. DNC Electronics mencantumkan papan ini dalam kategori I / O Board mereka bersama dengan papan era Seri 0 lainnya.

T4: Apakah A16B-2200-0341 khusus untuk sistem CNC FANUC sendiri atau dapat juga melayani alat mesin pihak ketiga?

A16B-2200-0341 melayani FANUC Seri 0-C sistem CNC dipasang pada mesin alat yang dibangun oleh setiap produsen mesin alat menggunakan generasi CNC ini termasuk Jepang, Jerman, Korea, Italia,dan pembuat mesin Taiwan yang menentukan FANUC 0-C sebagai platform CNC merekaPapan khusus untuk generasi CNC, bukan khusus pembuat mesin.

T5: Apa arti fungsi "I/O Link master" dalam istilah praktis untuk mesin?

I/O Link adalah bus serial FANUC yang menghubungkan PMC ke semua perangkat I/O eksternal ∙ saklar panel operator dan lampu, unit I/O bodi mesin, dan papan I/O daya magnetik.A16B-2200-0341 sebagai master berarti semua 96 atau 104 mesin sinyal masukan dan 56 atau 72 sinyal output transit papan ini. Ketika papan ini gagal, PMC kehilangan akses ke semua mesin I / O
