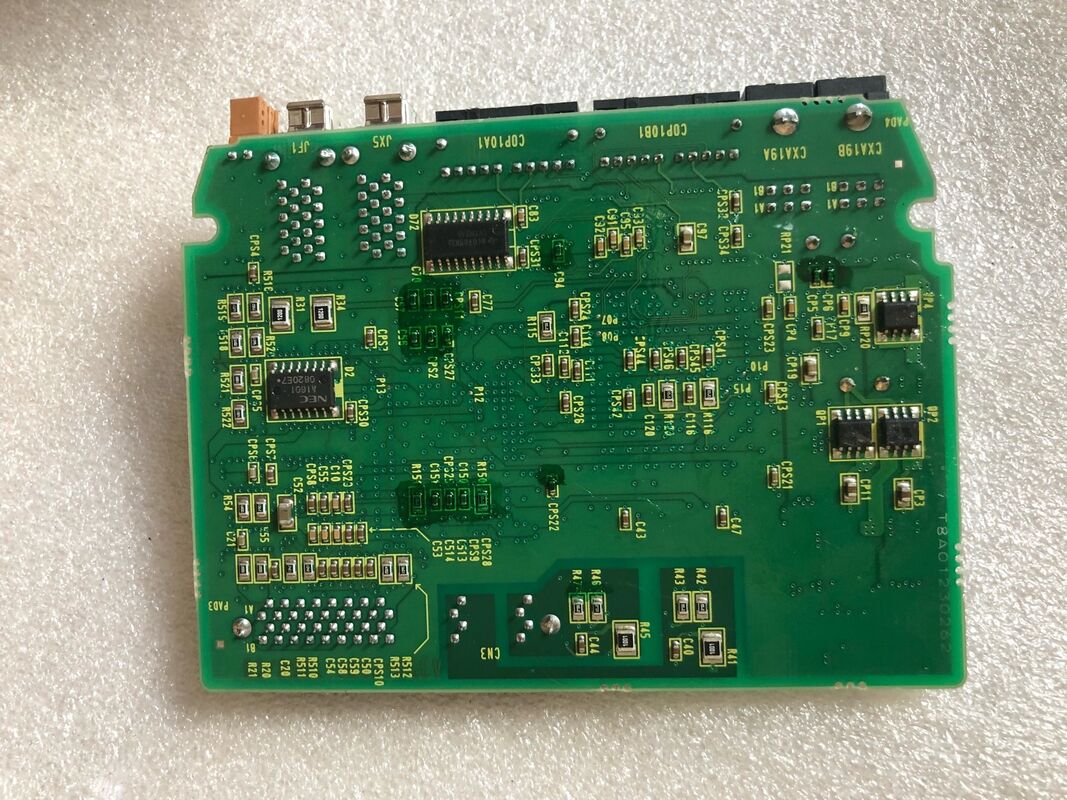

FANUC A350-2101-T058 Papan sirkuit A35O-21O1-TO58

A350-2101-T058 ∙ FANUC A350 PCB Pabrik Nomor ∙ Alpha-i Drive Board Family / CNC Industrial Automation

Nomor Pabrikasi A350 dan Nomor Komersial A20B

Sistem bagian FANUC menggunakan dua konvensi penomoran paralel untuk PCB fisik yang sama:

Nomor pesanan komersial (A20B-2101-xxxx):Nomor yang digunakan pada pesanan pembelian, dokumentasi pemeliharaan, dan daftar suku cadang komersial..

Nomor pembuatan PCB (A350-2101-Txxx):Nomor referensi gambar internal yang dicetak pada papan itu sendiri. Ini adalah referensi manufaktur FANUC angka yang mengidentifikasi desain PCB tertentu pada tingkat pembuatan papan sirkuit.

Nomor pembuatan A350-2101-T058 sesuai dengan papan dalam seri komersial A20B-2101.

• A20B-2101-0560 A350-2101-T566
• A20B-2101-0392 A350-2101-T396

A350-2101-T058 adalah label pembuatan untuk papan A20B-2101 yang sesuai dalam keluarga papan drive Alpha-i.

Informasi Produk Utama

Keluarga A20B-2101 Drive Board

Seri A20B-2101 yang nomor pabrikannya muncul dalam kisaran A350-2101-Txxx meliputi FANUC drive control and power PCBs untuk generasi Alpha-i:

Papan servo drive Alpha-i aiSV:Termasuk papan kontrol HRV dual-channel yang menjalankan loop kontrol arus untuk dua sumbu servo secara bersamaan.

Papan kontrol penguat spindle alfa-i:Mengelola regulasi kecepatan motor spindle, orientasi, dan kontrol arus di modul drive spindle aiSP.

Papan modul catu daya:Termasuk PCB untuk PSM (seri αi PS) yang menyediakan bus DC untuk semua servo dan modul spindle yang terhubung.

Papan penggerak seri βi:Termasuk papan servo amplifier kompak untuk servo drive seri βi yang digunakan dalam konfigurasi CNC ekonomi.

A350-2101-T058 melayani satu fungsi spesifik dalam keluarga ini.

Skenario Aplikasi

Identifikasi PCB modul drive dari label papan:Seorang teknisi pemeliharaan menghapus PCB yang rusak dari modul drive Alpha-i. label papan tulisannya A350-2101-T058.teknisi mengidentifikasi pengganti yang benar dari daftar suku cadang modul drive dan memesan papan pengganti.

Bagian ganti stoking:Sebuah fasilitas memelihara suku cadang PCB drive yang diidentifikasi dengan nomor pembuatan A350 dari label papan mereka.A350-2101-T058 dilengkapi dengan papan penggerak Alpha-i lainnya sebagai bagian dari persediaan perawatan yang direncanakan.

FAQ

T1: Bagaimana saya menemukan nomor pesanan komersial A20B yang sesuai dengan A350-2101-T058?

Rujuk silang A350-2101-T058 dengan daftar suku cadang dalam manual pemeliharaan seri FANUC Alpha-i untuk modul penggerak tertentu di mana papan ini dipasang.Daftar suku cadang memetakan setiap slot PCB ke nomor pembuatan dan, dalam kebanyakan kasus, nomor pesanan komersial yang sesuai. dukungan teknis FANUC juga dapat mengkonfirmasi korespondensi antara nomor pembuatan dan nomor pesanan komersial.

T2: Dapatkah saya memesan A350-2101-T058 menggunakan nomor produksi atau nomor pesanan komersial?

Sebagian besar pemasok suku cadang FANUC menggunakan nomor pesanan komersial A20B.memberikan nomor pembuatan A350-2101-T058 dan mereka akan referensi silang ke nomor pesanan komersial yang berlaku untuk pemenuhanBeberapa pemasok daftar bagian di bawah kedua sistem penomoran; selalu konfirmasi papan cocok dengan unit yang dipasang sebelum menyelesaikan pesanan.

P3: Apakah ada revisi yang berbeda dari A350-2101-T058?

Seperti papan bernomor komersial, papan bernomor pabrikan dapat memiliki karakter revisi yang ditambahkan, misalnya, A350-2101-T058/01A.Pengulangan akhiran mengidentifikasi pembaruan perangkat keras dalam desain PCB yang sama. revisi berikutnya biasanya kompatibel ke belakang. Saat memesan, berikan nomor pembuatan lengkap termasuk sufiks revisi yang terlihat dari label papan.

T4: Apa tindakan pencegahan yang berlaku saat mengganti A350-2101-T058 dalam modul penggerak Alpha-i?

Sebelum membuka setiap modul drive Alpha-i, konfirmasi bus DC telah dikosongkan ke tegangan yang aman ¢ muatan kapasitor terlihat pada indikator muatan LED atau terukur dengan voltmeter DC yang dikalibrasi.PCB harus ditangani dengan tindakan pencegahan ESD: tali pergelangan tangan yang tertanam, permukaan kerja yang aman dari ESD, dan kemasan antistatik untuk transportasi.tidak dalam PCB, sehingga tidak perlu masukkan kembali parameter setelah penggantian papan.

T5: Apakah papan manufaktur A350-2101-T058 adalah PCB fisik yang sama dengan papan komersial A20B-2101?

Ya. A350-2101-T058 dan papan komersial A20B-2101 yang sesuai adalah PCB fisik yang identik.Nomor pesanan komersial digunakan secara eksternal untuk pembelian dan dokumentasiKedua referensi mengidentifikasikan papan yang sama. Perbedaannya adalah konteks (lokasi bengkel vs pembelian) dimana nomor digunakan.
