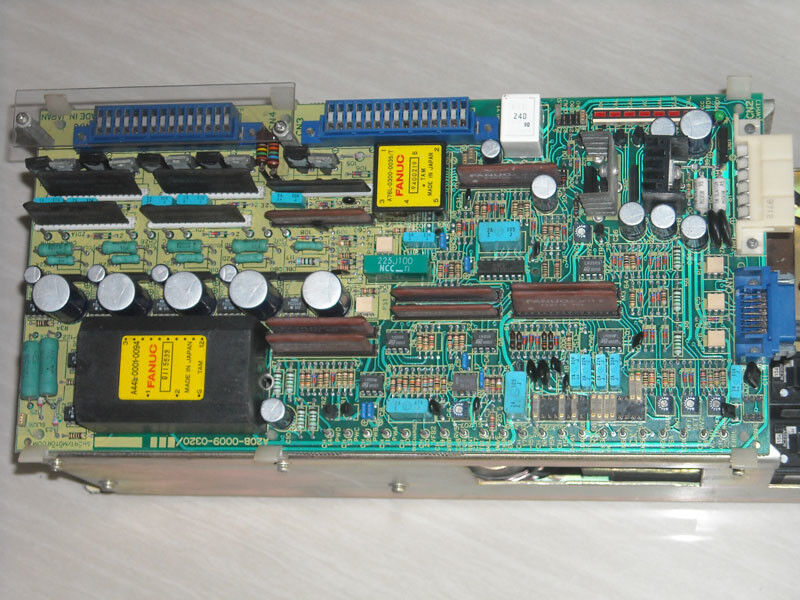

1 PC Baru Fanuc A20B-0009-0320 Papan PCB Dalam kondisi baik

A20B-0009-0320∙ FANUC 6047 Series DC Servo Drive PCB A06B-6047 / Kontrol Kecepatan / M-Series Yellow-Cap / Jumper Konfigurasi

A06B-6047 Era Servo DC Seri M

Seri A06B-6047 mewakili generasi DC servo drive FANUC sebelum seri AC brushless Alpha.

Drive dikenal dengan dua nama lapangan:

"Seri M":Mengidentifikasi generasi FANUC DC servo motor yang dilayani oleh drive ini.

"Penggerak cap kuning":Dinamai untuk tutup encoder berwarna kuning pada servo motor DC terkait menggantikan generasi "black-cap" sebelumnya.Identifikasi visual ini dikenal di antara teknisi yang melayani mesin FANUC lama.

A20B-0009-0320 adalah papan kontrol kecepatan di dalam drive tunggal sumbu A06B-6047. GE Fanuc Spare mengkonfirmasi daftar kompatibilitas lengkap: A06B-6047-H002, H003, H040, H041, dan H104.

Spesifikasi Utama

Ketersediaan Layanan

A20B-0009-0320 memiliki dukungan layanan purna jual yang komprehensif meskipun usianya:

• GE Fanuc Spare Parts: pertukaran pada hari yang sama, perbaikan internal, pengujian
• FanucWorld: Pilihan baru, direnovasi, dan perbaikan
• Radwell: 2 tahun garansi perbaikan
• Varian FanucWorld #SPL: Aplikasi Spindle (Core Exchange diperlukan)

Kehidupan panjang mesin seri M dalam produksi membuat papan ini menjadi suku cadang yang sering diminati.

Skenario Aplikasi

A06B-6047-H002 kesalahan kontrol kecepatan:Alarm kontrol kecepatan sumbu X dari mesin bubut CNC melacak ke A20B-0009-0320.Sebuah penggantian revisi yang cocok dilengkapi dengan pengaturan jumper ditransfer dari papan asliKontrol kecepatan dipulihkan.

Renovasi mesin CNC lama:Fasilitas produksi dengan mesin CNC seri M yang berjalan lama secara proaktif mengganti papan A20B-0009-0320 sebagai bagian dari siklus pemeliharaan yang direncanakan.

FAQ

Q1: Apa perbedaan utama antara servo drive DC 6047 dan servo drive AC Alpha (A06B-6079) yang lebih baru?

A06B-6047 menggerakkan DC (brush) servo motor menggunakan pengaturan arus armature ‡ motor memiliki sikat fisik dan komutator.A06B-6079 seri Alpha drive AC (brushless) servo motor menggunakan tiga fase PWM kontrol arus. Transisi DC ke AC membawa keandalan yang lebih tinggi (tidak ada keausan sikat), efisiensi yang lebih tinggi, dan kinerja kecepatan tinggi yang lebih baik.kelas A20B-2001-0930 melayani era AC Alpha.

T2: Mengapa ada begitu banyak versi revisi A20B-0009-0320?

Seri drive 6047 memiliki umur produksi yang panjang yang mencakup banyak tahun produksi FANUC CNC. revisi dikumpulkan selama periode ini karena ketersediaan komponen berubah,perbaikan sirkuit dilakukanDengan 8+ versi revisi yang dikonfirmasi (/03F hingga /16E), sangat penting untuk mencocokkan revisi sebelum memesan pengganti.

T3: Motor apa yang digerakkan oleh drive sumbu tunggal A06B-6047?

A06B-6047 menggerakkan servo motor DC M-Series (Yellow-cap).Tegangan nominal motor, kecepatan nominal, dan jenis encoder harus sesuai dengan konfigurasi drive untuk mencapai kinerja kontrol kecepatan yang benar.

Q4: Dapatkah A20B-0009-0320 digunakan dalam aplikasi spindle?

Standar A20B-0009-0320 dikonfirmasi untuk aplikasi sumbu servo. Varian spindle (#SPL) membutuhkan Core Exchange dan mungkin memiliki gain atau skala parameter yang berbeda.Konfirmasi jenis aplikasi sebelum memilih antara varian standar dan #SPL.
