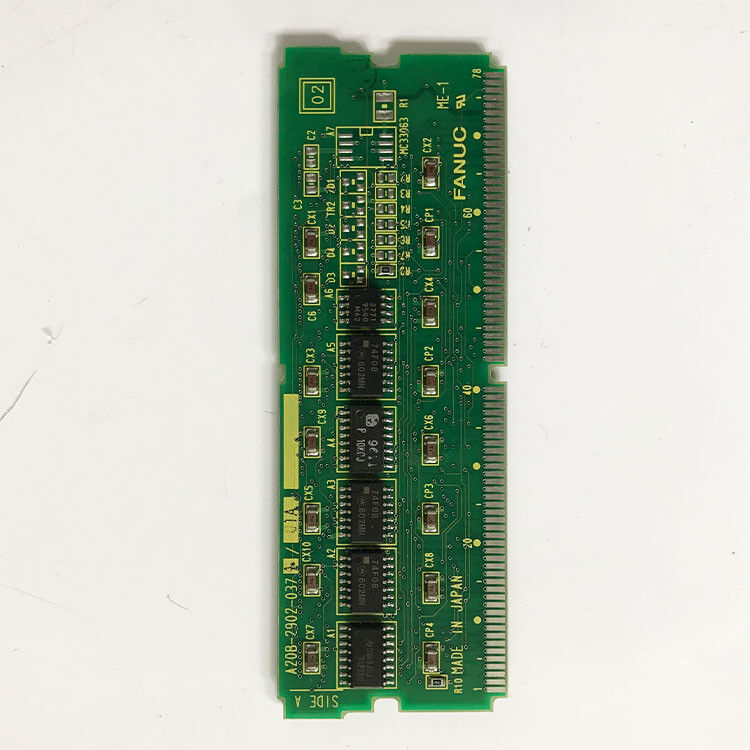

GE Fanuc A20B-2902-0371/02A Modul PCB baru

A20B-2902-0371 FANUC 4MB FROM Module Flash ROM / CNC Sistem Perangkat Lunak / Non-volatile Program Storage / Seri A20B-2902

Dari CNC's Non-Volatile Software Repository

Dalam setiap FANUC CNC, tiga jenis memori memainkan peran yang berbeda. FROM (Flash Read-Only Memory) adalah yang paling mendasar: ia menyimpan perangkat lunak sistem CNC yang mendefinisikan apa yang dapat dilakukan CNC.

Apa yang disimpan oleh FARM:

• Perangkat lunak operasi CNC:Interpreter kode G, mesin perhitungan gerak, koordinasi servo, manajemen tampilan, dan semua fungsi CNC inti ada sebagai perangkat lunak yang tinggal di FROM.CNC adalah perangkat keras inert.
• Paket perangkat lunak pilihan:Kemampuan CNC tambahan Setiap opsi yang diaktifkan memiliki perangkat lunak yang sesuai di FROM yang mengaktifkan kemampuannya.
• Program makro dan fungsi khusus:Dalam beberapa konfigurasi, program makro permanen (data PMC, subprogram) berada di FROM untuk retensi non-volatile.

Tidak seperti DRAM (yang kehilangan semua konten ketika daya dihapus) dan tidak seperti SRAM yang didukung baterai (yang kehilangan konten jika baterai cadangan gagal),FROM menyimpan isinya tanpa batas waktu tanpa dukungan listrik atau baterai.

Spesifikasi Utama

A20B-2902 Keluarga modul memori

Seri A20B-2902 mencakup modul memori plug-in untuk sistem CNC FANUC.

Modul DRAM:Memori kerja volatil untuk CPU. A20B-2902-0020 (4MB DRAM), yang dijelaskan dalam batch sebelumnya dari seri ini, menyediakan memori kerja cepat yang dibutuhkan prosesor CNC untuk operasi runtime.

Dari modul:A20B-2902-0371 (4MB FROM) menyimpan perangkat lunak sistem yang dimuat CPU ke DRAM saat boot.Dari kapasitas menentukan berapa banyak perangkat lunak dan berapa banyak opsi dapat diinstal.

Modul FROM yang berdekatan:A20B-2902-0080 (4MB FROM / 512K SRAM) mewakili modul FROM yang berbeda dalam keluarga A20B-2902 yang sama menggabungkan FROM dan SRAM dalam satu modul untuk konfigurasi CNC yang berbeda.

A20B-2902-0371 menyediakan 4MB penyimpanan FROM khusus yang cocok dengan jejak perangkat lunak dari generasi CNC yang dilayani.

Skenario Aplikasi

Kegagalan modul CNC FROM:Sebuah FANUC CNC gagal menyelesaikan urutan bootnya Penggantian mengembalikan beban perangkat lunak sistem dan boot CNC normal.

Pembaruan perangkat lunak CNC:Sistem CNC FANUC membutuhkan pembaruan perangkat lunak ke versi baru.Modul lama dihapus dan modul yang diperbarui dipasang boot CNC dengan versi perangkat lunak baru.

FAQ

T1: Apakah mengganti A20B-2902-0371 menghapus parameter CNC atau program bagian?

No. Parameter CNC dan program bagian disimpan di SRAM (RAM bertenaga baterai) ‡ modul terpisah dari FROM. Mengganti modul FROM tidak mempengaruhi isi SRAM.Setelah dipasang A20B-2902-0371 baru, CNC boot menggunakan perangkat lunak dari modul FROM baru dan membaca parameter dari SRAM utuh.

T2: Bisakah perangkat lunak pada A20B-2902-0371 ditulis ulang di lapangan?

FROM (Flash ROM) dapat dihapus dan ditulis ulang secara listrik "Flash" mengacu pada teknologi memori flash yang dapat dihapus ini.Program ulang modul FROM dalam sistem CNC FANUC membutuhkan perangkat lunak boot loader khusus FANUC dan prosedur pembaruan yang disetujuiPemrograman ulang modul FROM di lapangan bukanlah tugas pemeliharaan rutin; hal ini dilakukan selama pembaruan perangkat lunak CNC formal menggunakan alat dan prosedur yang disediakan FANUC.

T3: Sistem CNC mana yang menggunakan modul A20B-2902-0371 FROM?

Modul FROM seri A20B-2902 melayani generasi CNC FANUC yang menggunakan arsitektur memori modular A20B-2902.Berdasarkan A20B-2902-0080 yang berdekatan (4MB FROM/512K SRAM dikonfirmasi untuk Seri 16/18 Model B oleh beberapa sumber), A20B-2902-0371 melayani platform CNC era Seri 16/18/21 yang serupa atau lebih baru.

T4: Apa perbedaan antara A20B-2902-0371 (4MB dari) dan A20B-2902-0020 (4MB DRAM)?

Keduanya adalah modul seri 4MB A20B-2902, tetapi secara fundamental berbeda:

• A20B-2902-0020: DRAM ∙ mudah menguap, cepat, memori kerja.
• A20B-2902-0371: FROM non-volatile, flash memory. Konten disimpan secara permanen tanpa daya. Menyimpan perangkat lunak; tidak dapat menggantikan DRAM dan sebaliknya.

T5: Apa yang terjadi jika modul FROM dilepas saat CNC dihidupkan?

Menghilangkan FROM saat CNC sedang berjalan menyebabkan kegagalan sistem langsung CPU kehilangan akses ke perangkat lunak yang sedang dieksekusi.Selalu matikan CNC sepenuhnya sebelum menghapus atau memasukkan modul memoriBeberapa modul FROM hanya harus dihapus setelah CNC telah dimatikan dengan bersih mengikuti prosedur mati FANUC yang berlaku.
