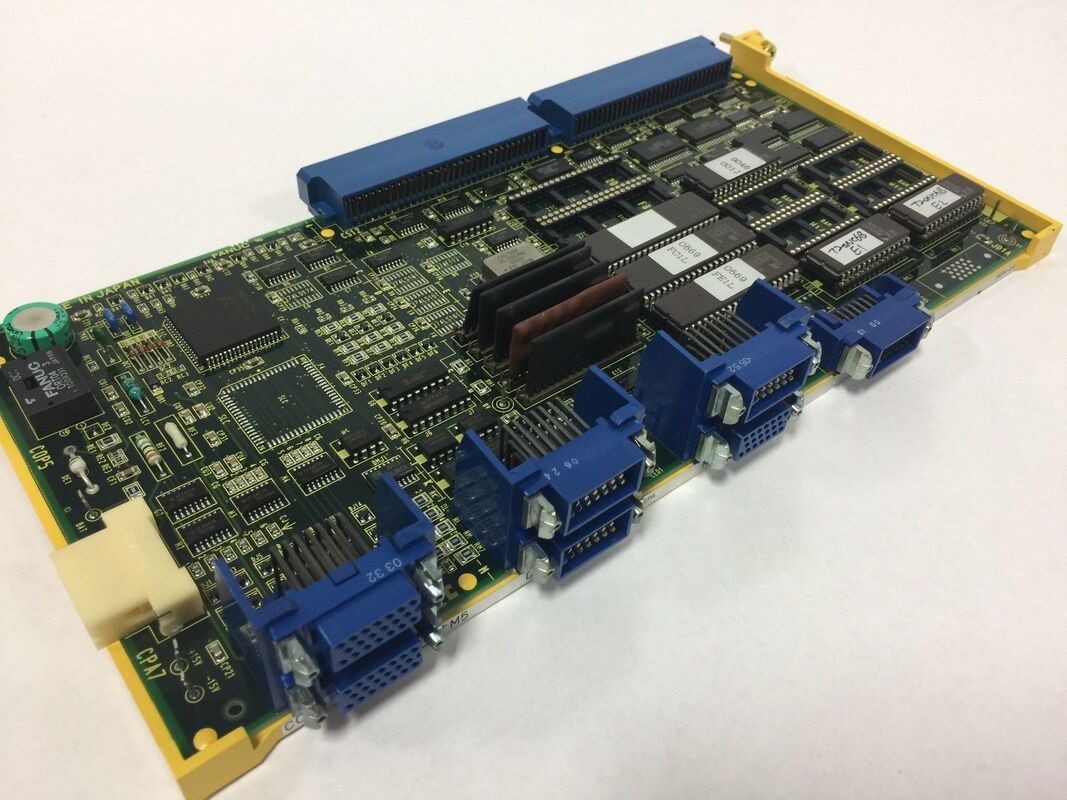

A16B-1212-0211∙ FANUC Series 0-C (F0C) Papan memori PCB ∙ Program / PMC / Sistem memori / 0-MC / 0-TC CNC

Papan Memori dalam Seri 0-C CNC

Dalam arsitektur CNC FANUC Series 0-C (F0C), papan memori adalah papan yang menyimpan dan melayani semua data yang dibutuhkan CNC untuk berfungsi:

Software sistem CNC:Firmware yang dapat dijalankan mesin yang mendefinisikan bagaimana CNC menafsirkan G-code, mengelola gerakan sumbu, mengontrol spindle, dan menangani antarmuka operator. Semua dimuat dari papan memori.

Program tangga PMC:Logika urutan mesin (program PLC tertanam) yang mengontrol pendingin, alat ganti, kunci pintu, dan semua urutan perifer mesin.Program tangga disimpan di papan memori dan dijalankan dari sana di setiap siklus pemindaian PLC.

Program mesin CNC:Program bagian yang dibuat oleh operator atau programmer, disimpan di area memori program CNC.Kapasitas papan memori menentukan berapa banyak dan seberapa besar perpustakaan program CNC dapat menyimpan.

Parameter:Data konfigurasi khusus mesin ∆ penugasan sumbu, nilai kompensasi, batas kecepatan,dan data PMC yang membuat kontrol CNC umum berperilaku dengan benar dengan mesin tertentu yang dipasang di.

A16B-1212-0211 adalah papan memori yang membawa semua data ini untuk sistem CNC F0C.

Informasi Produk Utama

Varian Papan Memori ¥ 0210, 0211, 0216 dalam konteks

Seri 0-C menggunakan beberapa varian papan memori dalam seri A16B-1212-021x, masing-masing dengan kemampuan yang sedikit berbeda:

A16B-1212-0210:Papan memori 0-C dasar tanpa output spindle serial. Mengemudi servo digital dan drive spindle melalui antarmuka paralel langsung drive. Mendukung hingga 128KB memori program, PMC-L,grafis monokrom, dan komunikasi RS-232C.

A16B-1212-0211:Varian dalam keluarga papan memori 021x yang sama, melayani konfigurasi kontrol CNC F0C dengan kombinasi spesifik kapasitas memori dan fitur antarmuka.

A16B-1212-0216:Papan memori serial 0-C, menambahkan antarmuka spindle serial serat optik yang memungkinkan CNC untuk berkomunikasi dengan drive spindle serial generasi berikutnya FANUC melalui link serial digital.

Skenario Aplikasi

Kegagalan papan memori CNC F0C:Sebuah pusat pengolahan FANUC 0-MC mengembangkan alarm sistem, khususnya alarm paritas RAM (910 atau 911) yang menunjukkan kesalahan integritas memori.Setelah mengkonfirmasi pasokan listrik dan kursi papan yang benar, papan memori A16B-1212-0211 diidentifikasi sebagai kesalahan. papan pengganti, dimuat dengan program PMC mesin dan parameter CNC dari cadangan, mengembalikan mesin ke operasi penuh.

Penggantian pencegahan papan memori:Sebuah pusat pemutar 0-TC yang menjalani renovasi CNC memiliki papan memori yang diganti sebagai bagian dari pembaharuan komponen yang sistematis.A16B-1212-0211 baru menetapkan kembali umur papan memori tanpa memerlukan pemrograman ulang PMC atau re-entry parameter, karena isinya dimuat ulang dari cadangan pembuat mesin.

FAQ

P1: Apa yang terjadi pada program CNC ketika A16B-1212-0211 diganti?

Program dan parameter yang tersimpan dalam RAM baterai papan memori hilang ketika papan diganti papan baru datang tanpa konten khusus mesin.cadangan semua program CNC, pergeseran alat, pergeseran kerja, parameter mesin, dan program tangga PMC ke perangkat eksternal (PC cadangan RS-232C, kartu memori, kaset kaset untuk sistem 0-C yang lebih tua).Setelah memasang papan pengganti, memulihkan semua data cadangan.

T2: Bagaimana program PMC dimuat ke pengganti A16B-1212-0211?

Program tangga PMC untuk 0-C biasanya disimpan dalam chip PMC ROM khusus atau file cadangan program PMC.Jika program PMC mesin disimpan dalam chip ROM pada papan PMC terpisah (seperti PMC-M)Jika program PMC disimpan di RAM papan memori, memulihkan dari cadangan setelah memasang papan baru.Untuk mesin di mana cadangan pembuat mesin asli tidak ada lagi, program PMC mungkin perlu dibuat kembali dari dokumentasi mesin.

T3: Apa yang ditunjukkan oleh alarm paritas RAM (910 atau 911) pada CNC Seri 0-C?

Alarm paritas RAM 910 menunjukkan kesalahan paritas dalam RAM data CNC, dan alarm 911 menunjukkan kesalahan paritas dalam RAM program.Keduanya menunjukkan kegagalan integritas memori baik chip RAM pada papan memori telah mengembangkan kesalahan, atau baterai papan memori telah gagal dan memungkinkan RAM didukung baterai untuk kehilangan data selama gangguan daya.Periksa tegangan baterai cadangan pertama sebelum menyimpulkan papan memori itu sendiri telah gagal.

T4: Apa perbedaan antara PMC-L dan PMC-M pada Seri 0-C, dan apakah pilihan mempengaruhi papan memori?

PMC-L (Ladder) adalah varian PMC yang lebih sederhana yang terintegrasi ke dalam papan memori 0-C itu sendiri. Ini menangani fungsi urutan mesin dasar tanpa papan PMC terpisah.PMC-M (Master) adalah varian PMC yang lebih mampu yang menggunakan papan PMC khusus terpisah (seperti A16B-1211-0910) untuk logika urutan mesin yang lebih kompleksPada sistem yang menggunakan PMC-M, fungsi PMC-L built-in papan memori tidak digunakan, dan program PMC berada di papan PMC terpisah bukan di A16B-1212-0211.Mengetahui jenis PMC mesin menggunakan menentukan apa program cadangan yang dibutuhkan dari papan memori secara khusus.
