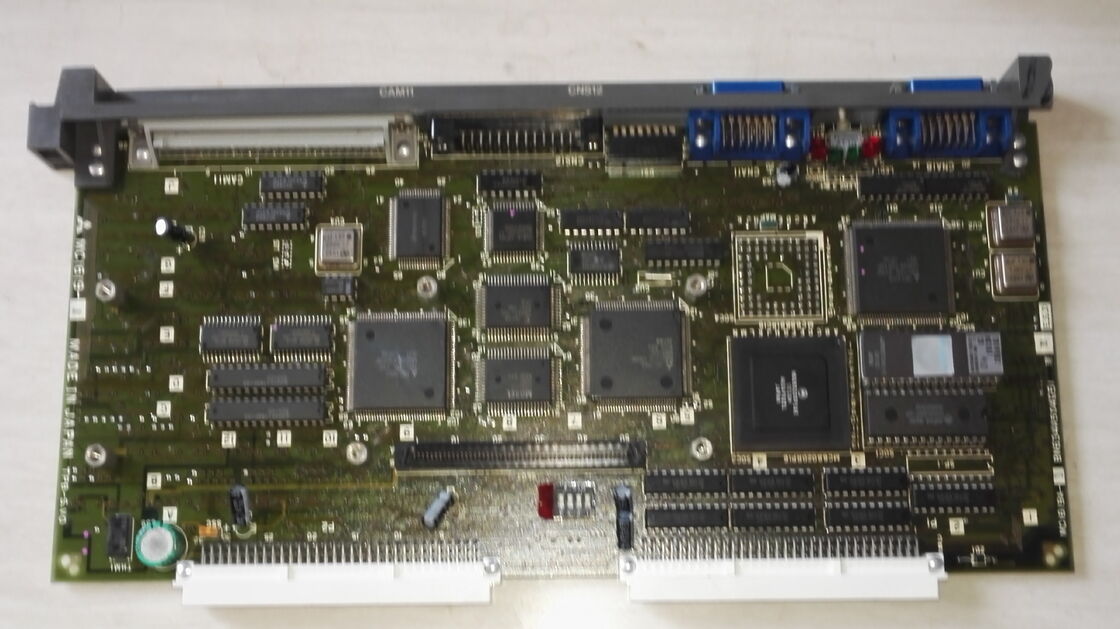

Mitsubishi MC1619-1. M3/MC Series Printed Circuit Board untuk MELDAS M300 CNC Bagian No.

Gambaran umum

PeraturanMitsubishi MC1619-1(kode katalog A3002) adalah papan sirkuit cetak dari seri M3/MC, yang dirancang untuk platform kontrol CNC Mitsubishi MELDAS M300.

Seperti semua PCB di keluarga papan M3/MC, it is an application-specific component — configured for a defined function within the M300 system's control architecture and not interchangeable with boards from other CNC generations without confirmed compatibility review.

Seri MELDAS M300 memegang tempat yang signifikan dalam sejarah CNC: diperkenalkan pada tahun 1986 sebagai prosesor CNC 32-bit pertama di dunia,itu menetapkan patokan untuk kontrol alat mesin berkinerja tinggi melalui akhir 1980-an dan awal 1990-an.

Banyak pusat giliran, pusat pengolahan, dan mesin multi-sumbu yang dilengkapi M300 dari era itu masih beroperasi di lingkungan produksi saat ini,didukung oleh konstruksi platform yang kokoh dan ketersediaan papan pengganti yang terus berlanjut, yang tepatnya apa yang MC1619-1 membahas..

Ketika PCB dalam sistem M300 gagal, mesin berhenti.

Tidak ada jalan keluar, tidak ada penyesuaian parameter yang mengembalikan fungsi ketika perangkat keras papan gagal.Sumber papan pengganti yang benar dengan pencocokan nomor bagian yang dikonfirmasi yang diverifikasi terhadap label papan yang dipasang adalah jalan langsung kembali ke produksi.

MC1619-1 tersedia dalam kondisi baru (A3002) dan diperbaharui yang diuji di pabrik (MC1619-1-EX, A3002EX),dengan varian yang direnovasi telah dievaluasi sepenuhnya dan dipulihkan ke spesifikasi asli oleh teknisi perbaikan Mitsubishi yang memenuhi syarat.

Informasi Produk Utama

Platform MELDAS M300 ¢ Konteks untuk MC1619-1

Seri M300 adalah sistem kontrol CNC Mitsubishi Electric yang unggulan untuk sebagian besar periode antara diperkenalkan pada tahun 1986 dan dihentikan pada tahun 1994.

Dibangun di sekitar arsitektur prosesor 32-bit pada saat 16-bit adalah standar industri,M300 memberikan kecepatan pemrosesan dan kemampuan koordinasi multi-sumbu yang dibutuhkan alat mesin berkinerja tinggi di era itu.

Ini digantikan oleh seri M500, yang melanjutkan kemampuan M300 sambil mengkondensasi desain kabinet drive.

Keluarga papan sirkuit M3/MC adalah lapisan perangkat keras yang menerapkan fungsi kontrol M300.

Keluarga ini mencakup papan yang mencakup berbagai tugas kontrol CNC: CPU utama dan papan memori, papan antarmuka tampilan, papan ROM sistem, papan perangkat urutan,Pemasok backplane dan interconnect assembly, dan papan fungsi khusus.

Setiap papan membawa nomor bagian yang unik dalam seri MC-prefix, dan masing-masing menempati slot atau posisi yang ditentukan di backplane kabinet kontrol M300.

The MC1619-1 fits within this family as a component whose specific role within the M300 system is confirmed by the physical installation and the system documentation associated with the machine on which it is installed.

Mitsubishi Electric's MEAU spare parts portal and service network maintain availability of the M3/MC board family to support M300-equipped machines across their extended service lives — a commitment to legacy support that reflects both the installed base's continued activity and the practical impossibility of upgrading all M300-equipped machines simultaneously.

Baru vs Direnovasi ️ Memilih Kondisi Penyediaan yang Tepat

MC1619-1 tersedia dalam dua kondisi pasokan yang dikonfirmasi dari jaringan suku cadang resmi Mitsubishi Electric.

Kondisi baru (A3002) adalah original, tidak diperbaiki, papan pabrik-baru-baru komponen yang sama yang akan dipasang dalam mesin baru selama produksi M300 berjalan.

Papan baru membawa spesifikasi pabrik penuh dan, jika tersedia melalui jaringan suku cadang Mitsubishi yang berwenang, ketentuan garansi produsen yang berlaku untuk suku cadang.Untuk mesin di mana bagian yang tersedia baru dan izin anggaran, kondisi baru memberikan harapan hidup layanan awal maksimum.

Kondisi yang direnovasi (MC1619-1-EX, A3002EX) adalah papan yang telah dikembalikan, dievaluasi, diperbaiki sesuai kebutuhan,dan diuji dengan spesifikasi pabrik asli oleh teknisi perbaikan yang berkualitas Mitsubishi Electric.

Papan Mitsubishi yang diperbaharui diuji untuk memverifikasi bahwa mereka memenuhi spesifikasi listrik dan fungsional yang sama dengan papan baru sebelum dikembalikan ke stok.

The refurbished variant is backed by Mitsubishi's one-year warranty on refurbished parts — a meaningful assurance given that the repair work was performed by the OEM's own technical staff rather than a third-party repair shop.

Untuk mesin M300 yang beroperasi di lingkungan produksi di mana meminimalkan biaya waktu henti adalah prioritas, varian yang direnovasi biasanya menawarkan jalur yang lebih cepat untuk ketersediaan stok,terutama untuk papan yang stok baru telah habis selama beberapa dekade sejak penghentian M300.

Konfirmasi ketersediaan kedua kondisi pada saat pemesanan, karena tingkat stok berfluktuasi.

Mengidentifikasi papan yang benar Verifikasi Nomor Bagian

Langkah terpenting sebelum memesan penggantian PCB M300 adalah verifikasi fisik langsung nomor bagian pada label papan yang gagal.

Seri M3/MC berisi banyak papan dengan struktur awalan yang sama MC415, MC431, MC721, MC943A, MC0119, MC161-1,MC1619-1 dan lain-lain yang berbeda dalam fungsi dan tidak dapat ditukarkan meskipun kemiripan nomor bagian permukaan.

Label MC1619-1 pada papan yang dipasang, yang dihubungkan dengan kode katalog A3002, mengkonfirmasi penggantian yang benar.

Penunjukan setara MC16191 (tanpa tanda hubung) adalah bagian yang sama yang dirujuk tanpa tanda baca,seperti yang muncul di beberapa sistem pengadaan dan database yang tidak mendukung tanda hubung di bidang nomor bagian.

Ketika label papan yang gagal rusak, hilang, atau tidak bisa dibaca,mengidentifikasi penggantian yang benar membutuhkan akses ke dokumentasi pemeliharaan mesin khususnya perangkat keras koneksi dan bagian manual untuk mesin M300 varian.

Mencoba untuk mengganti berdasarkan faktor bentuk fisik saja tidak dapat diandalkan dalam seri M3/MC, karena beberapa papan berbagi amplop mekanis yang sama sambil melakukan fungsi yang berbeda.

Penanganan, Perlindungan ESD, dan Pemasangan

Semua PCB seri M3/MC, termasuk MC1619-1, adalah perakitan elektronik yang sensitif terhadap statis. Kerusakan pelepasan elektrostatik (ESD) adalah penyebab utama kegagalan PCB prematur dalam elektronik industri, and it is particularly insidious because ESD damage may not produce an immediate failure — instead producing latent damage that manifests as intermittent faults or reduced service life months after the damaging event.

Prosedur penanganan yang benar membutuhkan tali pergelangan tangan ESD yang terhubung ke tanah yang diketahui, permukaan kerja yang aman dari ESD, dan kemasan anti-statis selama transportasi.Papan harus dikeluarkan dari tas ESD hanya segera sebelum pemasangan.

The M300 control cabinet power must be fully isolated and verified off before the failed board is removed and the replacement installed — hot-swapping M300 boards is not supported and risks damaging both the board and the control cabinet's backplane.

Setelah pemasangan, parameter mesin harus diverifikasi terhadap cadangan pembuat mesin atau operator sebelum produksi dilanjutkan,karena beberapa penggantian papan dapat mempengaruhi retensi parameter tergantung pada peran papan dalam arsitektur memori M300.

FAQ

T1: Bagaimana saya mengkonfirmasi MC1619-1 adalah pengganti yang tepat untuk mesin saya?

Membaca nomor bagian yang dicetak pada label papan yang gagal secara langsung. Label papan adalah identifikasi definitif.Rujuk silang nomor label dengan katalog bagian seri M3/MC Mitsubishi atau manual pemeliharaan perangkat keras mesin untuk mengkonfirmasi pencocokan kode katalog A3002.

Jangan mengandalkan posisi papan atau penampilan fisik saja, karena beberapa papan dalam seri M3/MC memiliki faktor bentuk yang sama.periksa manual koneksi mesin atau hubungi tim dukungan bagian Mitsubishi Electric dengan model mesin dan nomor seri.

T2: Apa perbedaan antara MC1619-1 (A3002) dan MC1619-1-EX (A3002EX)?

MC1619-1 (A3002) adalah papan yang baru, tidak diperbaiki sesuai spesifikasi pabrik asli. MC1619-1-EX (A3002EX) adalah varian yang diperbaharuidiperbaiki jika diperlukan, dan diverifikasi kembali dengan spesifikasi asli oleh teknisi yang berkualitas Mitsubishi Electric. papan yang diperbarui didukung oleh garansi satu tahun Mitsubishi bagian diperbarui.

Untuk sebagian besar aplikasi pemeliharaan, kedua kondisi ini secara listrik setara; pilihan biasanya berupa ketersediaan dan biaya,dengan papan yang direnovasi sering menawarkan ketersediaan stok yang lebih baik pada nomor bagian lama.

T3: CNC M300 dihentikan pada tahun 1994? Apakah papan pengganti masih bisa diperoleh?

Ya, Mitsubishi Electric mempertahankan suku cadang yang tersedia untuk generasi CNC lama jauh di luar akhir produksi platform,sebagai bagian dari komitmennya untuk mendukung basis mesin yang dipasang.

Papan seri M300 tetap tersedia melalui portal bagian dan jaringan layanan Mitsubishi Electric Americas (MEAU) yang berwenang, baik dalam kondisi baru maupun direnovasi tergantung stok.

Ketersediaan nomor bagian tertentu bervariasi dari waktu ke waktu dan harus dikonfirmasi pada saat dibutuhkan.biasanya dalam kondisi test-surplus atau diperbaiki.

T4: Apakah parameter CNC harus disimpan sebelum mengganti PCB seri M3/MC?

Ya, selalu. pada M300, parameter NC, program PLC,dan data alat disimpan dalam RAM didukung baterai di papan tertentu dari arsitektur M3/MC.

Mengganti papan yang merupakan bagian dari struktur memori ini atau mengganti papan mana pun saat daya dikeluarkan dari sistem membawa risiko kehilangan parameter yang dihilangkan oleh cadangan arus.

Jika tidak ada cadangan, parameter mesin harus dimasukkan kembali secara manual dari dokumentasi asli pembuat mesin sebelum produksi dapat dilanjutkan dengan aman.

T5: Apa tindakan pencegahan ESD yang diperlukan ketika menangani MC1619-1?

MC1619-1, seperti semua PCB seri M3/MC, adalah perakitan yang sensitif terhadap statis. Selalu gunakan tali pergelangan tangan ESD yang tertanam di tanah yang terverifikasi saat menangani papan. Bekerja di tikar yang aman dari ESD.

Simpan papan dalam kemasan anti-statisnya sampai saat pemasangan.Pastikan kabinet kontrol M300 dimatikan dan pemutus utama terkunci sebelum menghapus papan yang rusak atau memasang pengganti.

Hindari menyentuh sisi komponen papan atau kontak konektor dengan tangan kosong.

Tindakan pencegahan ini berlaku baik untuk penghapusan papan yang rusak dan pemasangan pengganti ¢ Kerusakan ESD pada papan baru selama pemasangan sama mahalnya dengan kegagalan asli.
