A16B-2202-0753 Fanuc A16B22020753 Papan diuji dalam kondisi baik

A16B-2202-0753 FANUC Alpha SVM2-12/12 Servo Amplifier PCB Type-A & FSSB Interface / 24VDC Logika / Overcurrent & Overtemp Perlindungan

SVM2-12/12 ¢ Dua poros, satu modul

FANUC Alpha SVM2-12/12 adalah modul servo amplifier dua sumbu. "SVM2" berarti dua sumbu dalam satu rumah fisik. "12/12" menunjukkan 12A arus output bernomor terus menerus untuk masing-masing dua sumbu.Dua servomotor satu per sumbu drive independen, tapi dari sambungan bus DC yang sama di dalam modul.

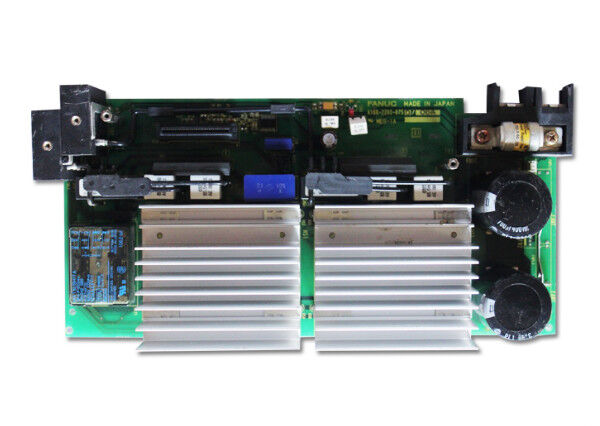

A16B-2202-0753 adalah papan sirkuit cetak di dalam modul ini. Elektronik kontrol yang menafsirkan perintah servo dari CNC, menjalankan loop kontrol arus untuk kedua poros,umpan balik pengkode proses, menjalankan logika perlindungan, dan menghasilkan sinyal gerbang drive untuk perangkat daya.

Spesifikasi Utama

Fitur Perlindungan

A16B-2202-0753 menerapkan perlindungan untuk kedua saluran sumbu:

Perlindungan atas arus:Mendeteksi arus keluar melebihi batas aman dan memicu drive sebelum perangkat daya rusak.

Perlindungan atas tegangan:Memantau tegangan bus DC. Jika tegangan bus naik di atas maksimum nominal (dari regenerasi atau transisi pasokan), sirkuit perlindungan diaktifkan.

Perlindungan sirkuit pendek:Mendeteksi kesalahan impedansi rendah di terminal motor atau di kabel motor dan segera menonaktifkan output poros yang terkena.

Perlindungan terhadap suhu berlebihan:Memantau suhu radiator melalui termistor. Jika suhu naik ke ambang alarm, drive berlari sebelum kerusakan termal terjadi.

Skenario Aplikasi

SVM2-12/12 PCB kesalahan:Modul penguat servo dua sumbu menghasilkan alarm sumbu yang tidak dapat dibersihkan. Papan kabel dan perangkat daya diuji dengan benar. PCB kontrol A16B-2202-0753 diidentifikasi sebagai sumber kesalahan.Penggantian mengembalikan kedua saluran sumbu.

Sistem FSSB-to-Type-A:Sebuah pusat pengolahan dengan servo drive Tipe-A ditingkatkan dengan penggantian FSSB-capable SVM2-12/12.

FAQ

T1: Apakah A16B-2202-0753 adalah papan kabel atau kontrol PCB di SVM2-12/12?

A16B-2202-0753 adalah PCB kontrol (lapisan pemrosesan elektronik).sebuah papan terpisah yang menangani koneksi fisik ke bus DC, kabel motor, konektor encoder, dan kabel antarmuka CNC.

T2: Apakah mengganti A16B-2202-0753 membutuhkan perubahan parameter servo?

No. Parameter servo (axis gain, jenis encoder, batas arus) disimpan di memori parameter utama CNC, bukan di PCB servo amplifier.Mengganti A16B-2202-0753 mengembalikan perangkat keras kontrol tanpa mempengaruhi set parameter CNCSetelah memasang pengganti, periksa bahwa semua poros mencapai status servo-siap pada kecepatan rendah sebelum mengembalikan mesin ke siklus produksi penuh.

T3: Apa tegangan bus DC yang dioperasikan oleh SVM2-12/12?

SVM2-12/12 mengambil dari bus DC yang disediakan oleh PSM (Power Supply Module), yang menyediakan 283 ∼325VDC dari input 200 ∼230VAC.24VDC yang disebutkan dalam spesifikasi adalah sumber logika/interface untuk papan kontrol saja, bukan tegangan drive motor. tahap output motor beroperasi dari bus DC tegangan tinggi.

T4: Bisakah A16B-2202-0753 diganti secara independen tanpa menghapus modul SVM2-12/12 lengkap?

PCB adalah komponen internal dari modul SVM2-12/12. Untuk mengakses A16B-2202-0753, modul harus dikeluarkan dari kabinet drive dan dibuka.PCB kemudian dapat diekstraksi dan diganti sementara papan kabel tetap di rumah modul. Setelah dirakit kembali, modul dipasang kembali dan diuji. Penghapusan modul penuh diperlukan, tetapi penggantian tidak memerlukan kabel ulang di luar modul.

Q5: Apa perbedaan antara A16B-2202-0750, 0751, 0752, dan 0753 dalam seri SVM2?

Ini adalah papan yang berbeda untuk konfigurasi peringkat arus SVM2 yang berbeda:

• A16B-2202-0750: Papan kabel untuk SVM2-12/12
• A16B-2202-0751: Papan kabel untuk SVM2-12/20
• A16B-2202-0752: Papan kabel untuk SVM2-20/20
• A16B-2202-0753: PCB kontrol untuk SVM2-12/12 (tipe-A dan FSSB)

Papan kabel (0750?? 0752) menangani konfigurasi konektor fisik untuk tingkat arus yang berbeda.Pesan dengan nomor bagian yang tepat untuk menghindari menerima tipe komponen yang salah.
