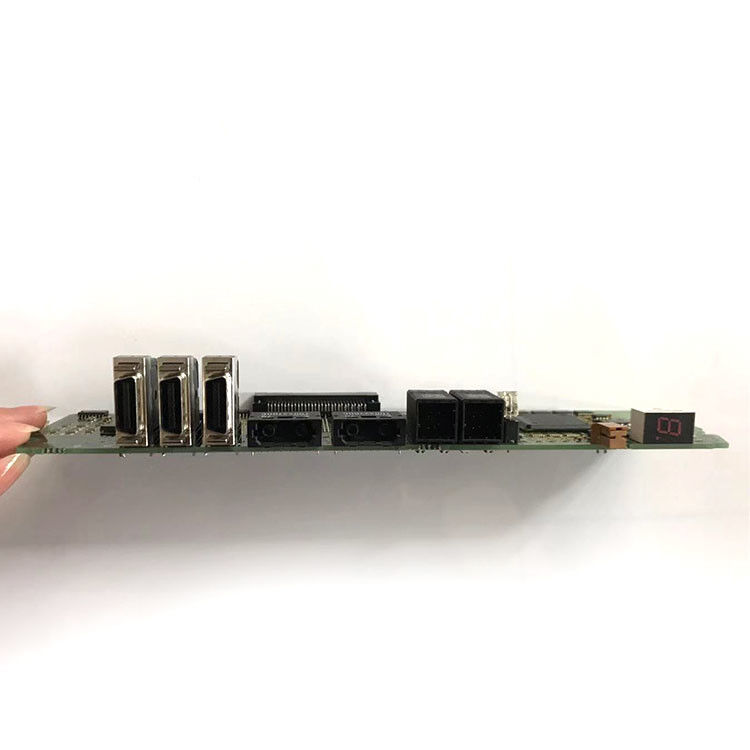

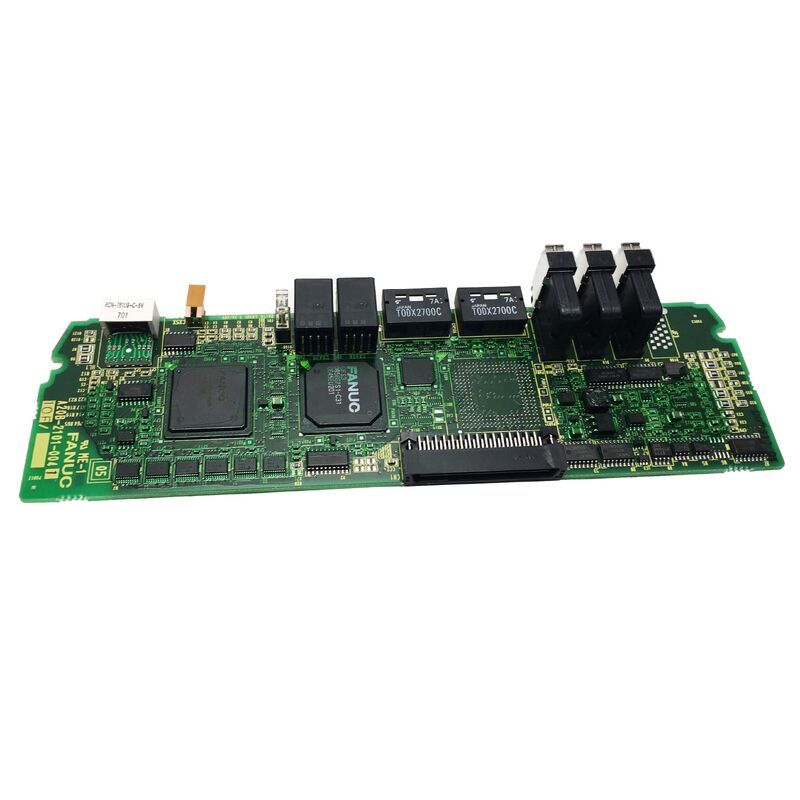

Fanuc A20B-2101-0041 Papan kontrol A20B-2101-0041/06B

A20B-2101-0041 FANUC Alpha-i aiSV 2-Axis HRV Servo Drive Board ¢ Dual Channel / 4 ¢ 160A / 200V atau HV / A06B-6117 Seri

Alpha-i aiSV FANUC HRV Servo Drive Generasi

Seri FANUC Alpha-i mewakili generasi servo dan modul drive spindle yang berhasil seri Alpha asli.Penggantinya "i" mengidentifikasi i-generasi yang menampilkan kontrol High Response Vector (HRV) sebagai kemajuan teknologi yang menentukan.

Kontrol HRV (High Response Vector)adalah implementasi FANUC dari kontrol arus bandwidth tinggi untuk servo motor. HRV mengoperasikan loop kontrol arus dengan tingkat update yang jauh lebih tinggi daripada generasi drive sebelumnya. The faster current control loop allows the servo system to respond more quickly to load disturbances and to follow position commands more precisely at high speeds and accelerations — characteristics critical for demanding machining applications such as high-speed milling, threading, dan kontur multi-sumbu.

A20B-2101-0041 adalah papan penggerak yang menerapkan algoritma kontrol HRV ini dalam modul servo amplifier dual-channel (2-axis).

Spesifikasi Utama

Saluran ganda Dua poros, satu papan

A20B-2101-0041 mengontrol dua sumbu servo dari satu papan.dan koneksi daya yang sama tetapi setiap saluran mempertahankan loop kontrol arus independen sendiri.

Dalam prakteknya, arsitektur dua saluran ini berarti:

Kemerdekaan poros:Sebuah kejadian overcurrent atau kesalahan motor pada satu sumbu melakukan perjalanan saluran yang independen. sumbu lain dapat terus beroperasi jika kesalahan terkandung pada satu saluran.

Bus bersama:Kedua sumbu menarik dari bagian bus DC yang sama dari modul amplifier, berbagi bank kondensator dan koneksi ke PSM (Power Supply Module).Gangguan bus DC mempengaruhi kedua saluran secara bersamaan.

Pembaruan simultan:Kedua saluran sumbu diperbarui dalam siklus pemrosesan HRV yang sama, mempertahankan sinkronisasi waktu yang diperlukan untuk kontur multi-sumbu.

Skenario Aplikasi

Penggantian papan penggerak SVM2 aiSV:Pusat pengolahan mengembangkan servo alarm pada satu atau kedua poros FANUC aiSV servo module. diagnostik drive mengisolasi kesalahan ke papan A20B-2101-0041.Penggantian dengan papan yang diuji dan pemasangan snap-fit yang benar mengembalikan fungsi servo kedua sumbu.

CNC kontur kecepatan tinggi:Sistem CNC 2-sumbu yang melakukan kontur kecepatan tinggi membutuhkan kemampuan kontrol HRV dari seri aiSV.A20B-2101-0041 menyediakan dua saluran papan kontrol HRV memastikan respon loop arus yang tepat untuk kedua poros selama profil menuntut.

FAQ

T1: Apa perbedaan antara seri Alpha SVM2 dan Alpha-i aiSV di mana papan ini digunakan?

Seri Alpha asli SVM2 menggunakan papan kontrol dalam kisaran A20B-2001-0931 dan bergantung pada arsitektur kontrol servo sebelumnya.Seri Alpha-i aiSV menggunakan A20B-2101-0041 menerapkan kontrol HRV (High Response Vector) dengan tingkat pembaruan loop kontrol arus yang lebih cepatPeningkatan HRV menghasilkan kekakuan servo yang lebih baik, kesalahan berikut yang lebih rendah pada tingkat pakan yang tinggi, dan penolakan gangguan yang lebih baik.Ini adalah perbedaan kinerja pengolahan praktis antara kedua generasi.

T2: Dapatkah A20B-2101-0041 disediakan secara terpisah, atau hanya sebagai bagian dari modul lengkap?

DNC Electronics dan beberapa organisasi layanan hanya memasok modul A06B-6117 aiSV lengkap daripada papan drive A20B-2101-0041 secara individual. This is because board-level replacement requires both the control board (A20B-2101-0041) and its companion wiring board to be correctly matched and assembled — supplying and testing the complete module ensures the drive is returned to full specificationBeberapa pemasok menawarkan papan individu; periksa ruang lingkup pasokan dan syarat-syarat garansi dengan sumber tertentu.

T3: Papan pendamping apa yang dibutuhkan di samping A20B-2101-0041 dalam modul aiSV lengkap?

Modul A06B-6117 aiSV lengkap berisi papan drive/control A20B-2101-0041 dan papan kabel pendamping.terminal output motor tiga fase, dan konektor umpan balik pengkode untuk kedua sumbu. A20B-2101-0041 adalah lapisan pemrosesan aktif yang mengontrol beralih perangkat daya.

T4: Apakah A20B-2101-0041 perlu diprogram ulang setelah instalasi?

A20B-2101-0041 adalah papan kontrol perangkat keras. Parameter servo gain sumbu, kode ID motor, batas arus disimpan di memori parameter CNC, bukan di papan servo drive.Setelah memasang papan pengganti dan menyalakan sistem, CNC menerapkan parameter servo yang ada melalui tautan komunikasi FSSB. Tidak diperlukan pemrograman papan terpisah,tetapi memverifikasi bahwa kesiapan servo poros tercapai dan mengkonfirmasi operasi servo yang benar pada kecepatan rendah sebelum produksi penuh dilanjutkan.

T5: Servo alarm apa yang menunjukkan A20B-2101-0041 gagal bukan motor atau kabel?

Alarm yang menunjuk ke papan penggerak (bukan motor atau kabel) meliputi:Alarm komunikasi FSSB yang mempengaruhi kedua saluran dari modul yang sama secara bersamaan (kedua poros pada papan aiSV yang sama masuk ke alarm bersama-sama); alarm SV persisten dengan kabel motor dan encoder yang benar dikonfirmasi; dan kode alarm khusus HRV yang menunjukkan kesalahan pemrosesan drive internal daripada kondisi sirkuit eksternal.Sebuah alarm sumbu tunggal dengan kabel yang benar dikonfirmasi biasanya menunjuk ke motor, encoder, atau perangkat daya untuk sumbu tertentu daripada papan kontrol.
