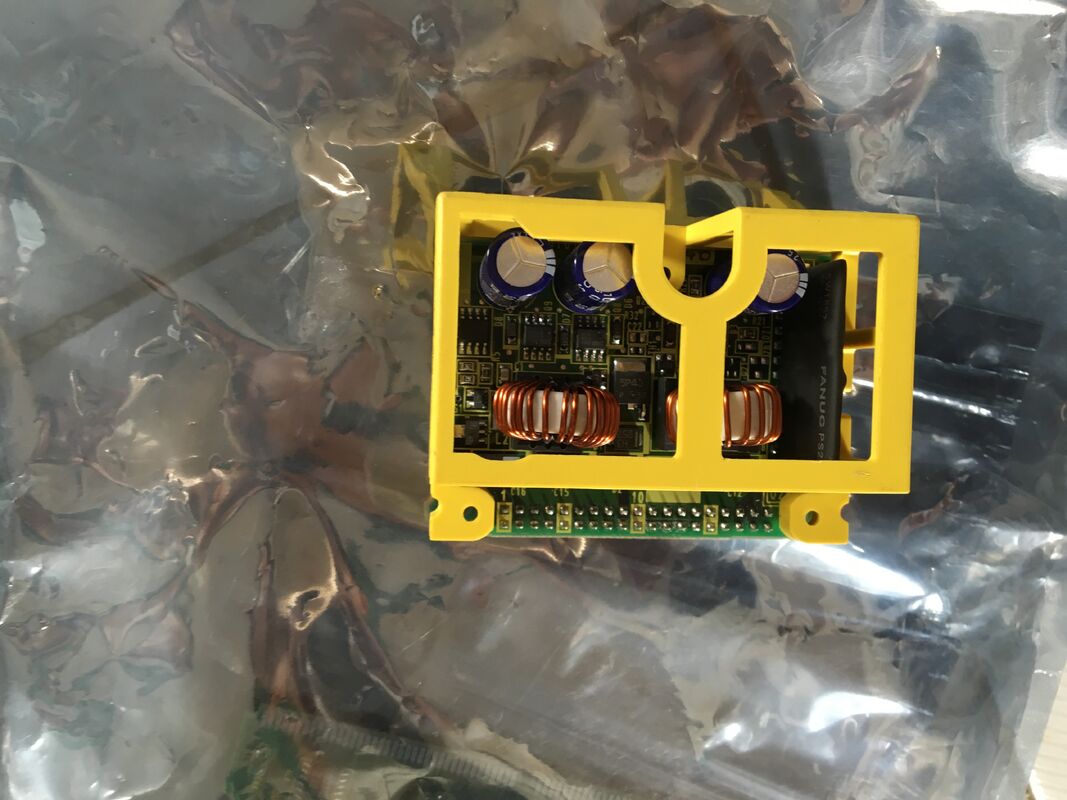

Papan sirkuit Fanuc A350-8101-T184

A350-8101-T184 | Modul PCB CNC FANUC — LED 7 Segmen / 24VDC / 15A / IP67 / Desain Tertutup Kelas Industri

Nomor Fabrikasi A350 — Referensi Internal PCB FANUC

Penomoran bagian FANUC menggunakan beberapa konvensi awalan. Seri A06B, A16B, dan A20B mengidentifikasi suku cadang pesanan komersial. ItuAwalan A350mengidentifikasi nomor fabrikasi PCB FANUC — referensi gambar internal yang digunakan FANUC untuk mengidentifikasi desain PCB spesifik pada tingkat produksi papan sirkuit. PCB dengan nomor A350 adalah asli

Papan rancangan FANUC yang terkait dengan rakitan produk komersial mereka.

A350-8101-T184 adalah salah satu PCB referensi fabrikasi, yang digunakan dalam aplikasi mesin CNC FANUC. Akhiran T184 mengidentifikasi varian papan khusus ini dalam rangkaian desain A350-8101.

Spesifikasi Utama

Tampilan LED 7 Segmen — Sekilas tentang Status

Tampilan LED 7-segmen memberikan indikasi status numerik atau alfanumerik yang terlihat langsung di lokasi pemasangan PCB. Dalam FANUC CNC dan sistem penggerak, tampilan LED 7 segmen biasanya berfungsi sebagai:

Kode alarm ditampilkan:Amplifier servo dan amplifier spindel menggunakan LED 2 digit 7 segmen untuk menampilkan kode kesalahan saat alarm aktif. Kode yang terlihat pada layar LED amplifier secara langsung mengidentifikasi jenis kesalahan tanpa memerlukan akses ke layar operator CNC.

Indikator status:Status pengoperasian normal, status siap, dan kemajuan inisialisasi dapat ditunjukkan melalui pola segmen LED yang ditentukan.

Pembacaan diagnostik:Selama commissioning atau pemecahan masalah, tampilan 7-segmen memberikan indikasi diagnostik tingkat pertama pada perangkat keras tanpa memerlukan laptop atau monitor eksternal.

Skenario Aplikasi

I/O panel mesin CNC dengan status LED:Peralatan mesin CNC memasang A350-8101-T184 di wadah tertutup dekat dengan area kerja. Tampilan LED 7 segmen memberikan keluaran kode alarm yang terlihat di badan alat berat, dapat dibaca oleh operator tanpa melihat panel CNC utama.

Tampilan status modul penggerak:Modul penggerak FANUC di dalam mesin menggunakan A350-8101-T184 sebagai PCB status LED yang menghadap ke depan. Peringkat IP67 pada board ini melindungi terhadap kabut cairan pendingin yang mencapai area penggerak pada konfigurasi alat berat ini.

PCB pengganti mesin:Mesin CNC mengalami kesalahan yang dilacak ke PCB A350-8101-T184. Papan pengganti — sesuai dengan spesifikasi IP67 dan LED 7-segmen — dipasang untuk mengembalikan fungsi alat berat secara penuh.

Pertanyaan Umum

Q1: Apa yang ditunjukkan oleh awalan A350 dibandingkan dengan nomor komponen FANUC A16B atau A20B?

Awalan A350 mengidentifikasi nomor fabrikasi (gambar) FANUC PCB — referensi desain papan sirkuit internal yang digunakan dalam proses manufaktur FANUC. Awalan A16B dan A20B adalah nomor komponen komersial yang digunakan untuk pemesanan. Papan A350 adalah PCB asli rancangan FANUC yang mungkin sesuai dengan rakitan komersial dengan nomor komponen berbeda, atau dapat disimpan dan dipasok langsung dengan nomor fabrikasi A350.

Q2: Mengapa PCB ini memerlukan perlindungan IP67 daripada perlindungan PCB standar?

Perlindungan IP67 diperlukan ketika PCB dipasang di lingkungan yang mungkin terkena semprotan cairan pendingin, air pencuci, atau kontaminasi partikel logam dari area pemotongan. Sebagian besar PCB pengontrol CNC sepenuhnya tertutup dalam lemari tertutup dan tidak memerlukan IP67. Peringkat IP67 A350-8101-T184 menunjukkan bahwa A350-8101-T184 dirancang untuk lokasi pemasangan yang lebih terbuka — di badan mesin, di dalam wadah tertutup yang dipasang di mesin, atau di posisi panel di mana paparan lingkungan merupakan bagian dari kondisi pengoperasian.

Q3: Dapatkah pasokan 24VDC untuk A350-8101-T184 datang langsung dari catu daya CNC?

Ya, asalkan rel 24VDC catu daya CNC memiliki kapasitas yang cukup untuk memasok kebutuhan arus 15A A350-8101-T184 bersama dengan semua beban 24V lainnya dalam sistem. Jika total beban 24V mendekati nilai catu daya, pasokan 24VDC khusus untuk beban arus tinggi (termasuk A350-8101-T184) mungkin sesuai. Konsultasikan dokumentasi kelistrikan mesin untuk memverifikasi kapasitas pasokan 24VDC.

Q4: Jenis pola LED 7 segmen apa yang digunakan sebagai kode status pada modul FANUC?

FANUC menggunakan tampilan LED 2 digit 7 segmen pada modul penggerak (servo, spindel, catu daya) untuk menampilkan kode dua karakter. Status pengoperasian normal biasanya ditunjukkan dengan tanda hubung atau kombinasi angka tertentu. Status alarm menampilkan kode numerik — misalnya, "01" hingga "99" yang mencakup berbagai kategori alarm. Arti kode spesifik untuk setiap modul FANUC dengan tampilan 7-segmen didokumentasikan dalam manual pemeliharaan modul yang sesuai.

Q5: Bagaimana cara penggantian A350-8101-T184 — apakah itu komponen plug-in atau solder?

Metode penggantian bergantung pada cara A350-8101-T184 dipasang pada rakitan mesin tertentu. Modul PCB dalam sistem FANUC biasanya dipasang pada konektor (konektor tepi, konektor header) daripada disolder langsung ke papan lain. Jika papan T184 terhubung melalui konektor plug-in, penggantian adalah operasi yang dapat diservis di lapangan. Jika diintegrasikan ke dalam rakitan yang tersegel, seluruh unit yang tersegel mungkin perlu diganti, bukan hanya PCBnya saja. Konfirmasikan pengaturan pemasangan dari dokumentasi kelistrikan mesin.
