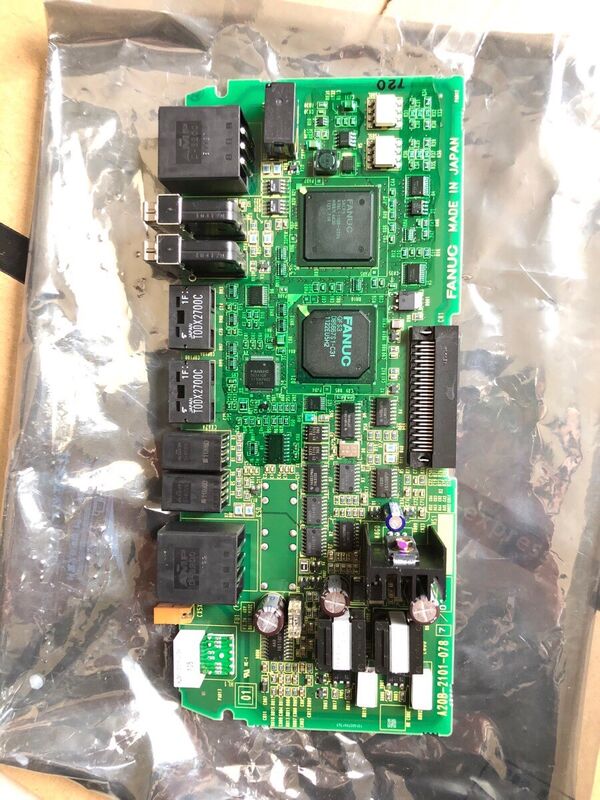

Fanuc A20B-2101-0787 Kartu sumbu tunggal

A20B-2101-0787 FANUC A20B-2101 Series Servo / Spindle Drive PCB Alpha-i Drive System Control Board / CNC Spare Replacement

A20B-2101 ¢ Seri Papan Penggerak untuk Generasi Alpha-i

Seri A20B-2101 adalah keluarga FANUC dari kontrol drive dan daya PCB untuk generasi Alpha-i dari servo dan spindle amplifier modul. papan dalam seri ini mencakup berbagai jenis fungsional:

Papan kontrol servo amplifier:Termasuk dua saluran HRV servo drive board (seri aiSV), menyediakan pengolahan loop kontrol saat ini dan antarmuka FSSB untuk kontrol servo motor.Nomor seperti A20B-2101-0041 (2-sumbu) dan A20B-2101-0042 (3-sumbu) mencakup konfigurasi aiSV standar.

Papan kontrol penguat spindle:Termasuk kontrol penguat spindle Alpha i-B (misalnya, A20B-2101-0870 untuk spindle seri 6220), mengelola kecepatan spindle, orientasi, dan regulasi arus output.

Papan daya dan PSM:Papan untuk varian PSM tegangan tinggi dan dukungan tahap daya dalam perakitan amplifier yang lebih besar.

Servo board seri βi:Termasuk papan A20B-2101-0050 dan A20B-2101-0051 untuk penguat servo kompak βi FANUC (200V dan 400V masing-masing).

A20B-2101-0787 menempati posisi khusus dalam seri ini, melayani aplikasi drive yang dirancang untuknya.

Informasi Produk Utama

Serviceability di Level Board di Modul Alpha-i

FANUC servo-i dan modul amplifier spindle dibangun dengan PCB yang dapat diganti secara internal.Modul yang khas berisi papan kabel (lapisan konektor pasif) dan satu atau lebih PCB aktifDesain berlapis ini memungkinkan penggantian tingkat PCB yang ditargetkan:

Isolasi kesalahan:Ketika diagnosis mengkonfirmasi kesalahan papan, hanya papan yang perlu diganti. papan lainnya dan rumah modul tetap berada di tempat.

Perlindungan parameter:Parameter motor dan servo gain berada di memori CNC tidak di papan drive.

Efisiensi biaya:Penggantian tingkat PCB jauh lebih murah daripada penggantian modul penuh, terutama untuk varian modul bertenaga lebih tinggi.

Skenario Aplikasi

Perbaikan modul penggerak Alpha-i:FANUC servo atau spindle amplifier module mengembangkan alarm persisten dengan motor dan kabel yang terkonfirmasi utuh.Penggantian mengembalikan operasi drive normal.

Cadangan pemeliharaan yang direncanakan:Fasilitas yang memelihara armada modul penggerak Alpha-i menyimpan A20B-2101-0787 sebagai suku cadang perbaikan siap pakai, memungkinkan respon cepat terhadap kegagalan tingkat papan selama jendela pemeliharaan yang direncanakan.

FAQ

T1: Bagaimana saya mengkonfirmasi A20B-2101-0787 adalah papan pengganti yang benar untuk modul drive saya?

Membaca nomor bagian langsung dari label papan di dalam modul Alpha-i tertentu.Periksa silang terhadap daftar suku cadang modul drive dalam manual pemeliharaan FANUC Alpha-i untuk model modul yang berlaku untuk memverifikasi slot dan fungsi papan dalam modul tersebut.

T2: Dapatkah A20B-2101-0787 diganti sebagai papan mandiri tanpa menghapus modul lengkap?

Akses ke A20B-2101-0787 membutuhkan mengeluarkan modul amplifier dari kabinet drive dan membuka rumah nya.papan khusus dapat dilepas dan diganti tanpa mengganggu papan kabel atau papan utuh lainnya di tumpukanLihat dokumentasi layanan modul FANUC untuk jenis modul tertentu untuk prosedur ekstraksi papan dan persyaratan pengikat penahan.

T3: Apakah pemasangan A20B-2101-0787 membutuhkan servo atau spindle parameter re-entry?

Tidak, semua parameter servo dan spindle disimpan di memori parameter utama CNC, bukan di papan drive.CNC membangun kembali komunikasi dengan modul dan menerapkan parameter yang ada diatur secara otomatisMemverifikasi bahwa drive mencapai kesiapan normal dan menjalankan uji kecepatan rendah sebelum mengembalikan mesin ke produksi.

T4: Langkah-langkah keamanan pelepasan apa yang berlaku sebelum membuka modul Alpha-i untuk mengakses A20B-2101-0787?

Kondensator bus DC dari modul Alpha-i mempertahankan tegangan berbahaya setelah listrik mati. Wait for the discharge interval specified in the FANUC Alpha-i maintenance manual — typically indicated by a charge indicator LED extinguishing — or measure with a calibrated DC voltmeter to confirm the bus is below the safe threshold before opening the module housingJangan pernah melewati langkah ini bahkan ketika modul telah dimatikan selama beberapa menit.

T5: Apakah A20B-2101-0787 khusus untuk aplikasi mesin CNC, atau juga digunakan dalam sistem penggerak robot?

Seri A20B-2101 melayani sistem penggerak mesin alat CNC dan aplikasi penggerak robot servo FANUC, karena arsitektur perangkat keras drive dibagi di seluruh lini produk ini.Penyebaran spesifik dari A20B-2101-0787 tergantung pada sistem host di mana ia dipasang. Konfirmasi tipe sistem host CNC atau robot controller dari dokumentasi modul drive sebelum sumber pengganti.
