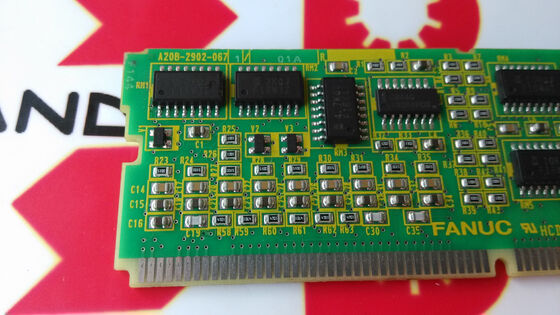

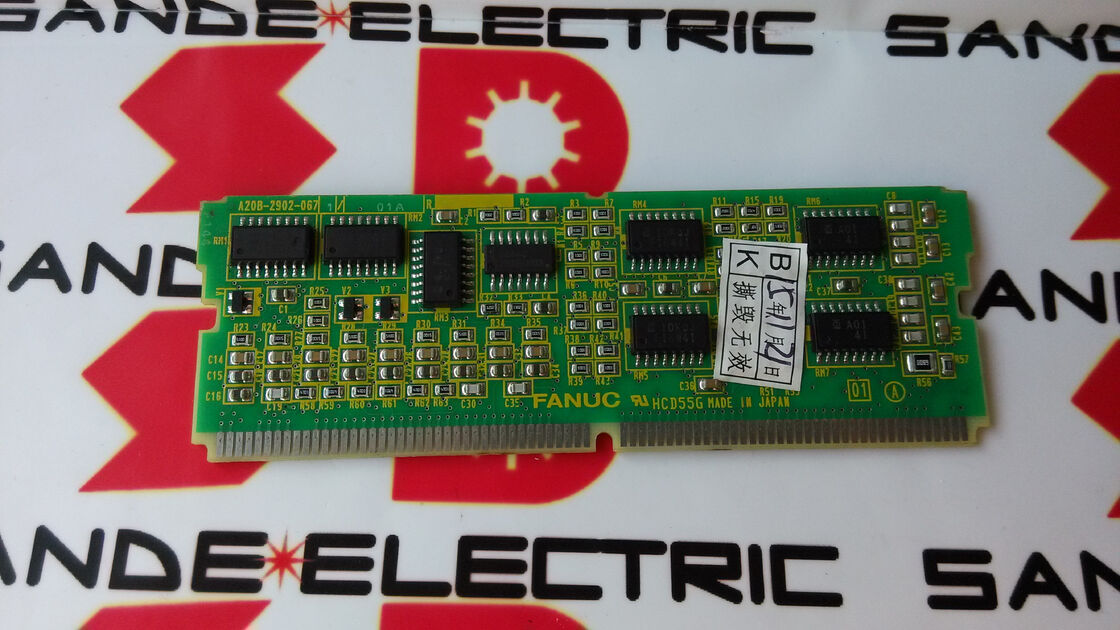

Fanuc A20B-2902-0671 Spindle card A2OB-29O2-O671 Baru dalam kemasan

A20B-2902-0671 ∙ FANUC Beta iSVSP PCB Module ∙ Beta i Series Servo/Spindle Amplifier Terintegrasi / Plug-In Internal Board

Beta iSVSP Kompak All-in-One Drive Unit

FANUC Beta iSVSP adalah amplifier kompak, terintegrasi yang menggabungkan tiga fungsi drive dalam satu rumah:

Sumber Daya Bus DC (PSU):Mengkonversi daya AC ke tegangan bus DC yang memberi makan tahap output servo dan spindle, fungsi yang sebaliknya memerlukan PSM terpisah (Power Supply Module) dalam kabinet Alpha-i penuh.

Kontrol sumbu servo (SV):Mengontrol servo motor pada satu atau lebih poros mesin, menjalankan loop kontrol arus dan komunikasi FSSB untuk gerakan poros yang dikendalikan posisi.

Kontrol spindle (SP):Mengontrol motor spindle mesin untuk pengaturan kecepatan, orientasi, dan fungsi kecepatan permukaan konstan.

Integrating all three into the βiSVSP (Beta i SVSP) unit is designed for small CNC machine tools where cabinet space is limited — simple 2-axis or 3-axis turning centres and small machining centres where the Alpha-i's separate module cabinet would be oversizedUnit SVSP mengambil volume kabinet yang jauh lebih sedikit daripada kombinasi PSM + SVM + SPM yang terpisah.

Informasi Produk Utama

Modul PCB Komponen internal dari Unit SVSP

Di dalam rumah penguat Beta iSVSP, beberapa PCB bekerja sama untuk mengimplementasikan fungsi drive terintegrasi.A20B-2902-0671 adalah salah satu modul PCB internal ini, sebuah papan anak plug-in yang menyediakan fungsi sirkuit tertentu dalam tumpukan elektronik SVSP.

Seri A20B-2902, seperti yang dibahas di tempat lain dalam seri ini, mencakup berbagai macam papan anak plug-in from dari modul memori hingga modul kontrol servo hingga modul kontrol spindle.A20B-2902-0671 secara khusus cocok dengan aplikasi Beta iSVSP, menyediakan fungsi sirkuit apa pun yang dibutuhkan oleh SVSP pada posisi modul ini.

Ketika modul PCB ini gagal, fungsi yang disediakan di dalam iSVSP Beta terganggu yang dapat memanifestasikan sebagai alarm unit SVSP lengkap, kegagalan fungsi penggerak tertentu (sumbu servo, spindle,atau catu daya), atau perilaku kesalahan intermiten yang berkorelasi dengan keadaan operasi modul ini.

Serial Beta i Platform Drive Ekonomi FANUC

Seri Beta i (seri βi) adalah lini produk ekonomi FANUC, yang berada di bawah seri Alpha-i baik dalam kapasitas maupun biaya.Sementara Alpha-i mendukung kinerja tinggi servo dan fungsi spindle di seluruh rentang daya yang luas, target Beta i:

Mesin alat kecil:Mesin bubut CNC dengan 2 atau 3 poros, pusat pengolahan kecil, dan mesin pelatihan di mana amplop kinerja Alpha-i melebihi apa yang dibutuhkan aplikasi.

Instalasi yang dioptimalkan biaya:Dimana biaya per unit drive penting dan persyaratan siklus mesin sesuai dalam rentang kemampuan Beta i.

Kabinet dengan ruang terbatas:Desain terintegrasi varian SVSP mengurangi jejak kabinet dibandingkan dengan konfigurasi Alpha-i tiga modul.

A20B-2902-0671 adalah bagian dari platform ini menyediakan modul sirkuit internal yang membantu Beta iSVSP memberikan servo gabungan, spindle, dan fungsi catu daya.

Skenario Aplikasi

Kesalahan unit Beta iSVSP:Sebuah pusat pemutar CNC kecil menggunakan unit drive Beta iSVSP mengembangkan alarm yang mencegah operasi normal. Diagnosis mengidentifikasi modul A20B-2902-0671 sebagai komponen internal yang gagal.Penggantian modul ini dalam unit SVSP mengembalikan operasi drive normal.

Perawatan unit SVSP:Selama pemeliharaan terjadwal pada unit Beta iSVSP,modul A20B-2902-0671 diganti sebagai bagian dari pembaruan tingkat papan resetting service life of this module in a high duty cycle production application.

FAQ

T1: Apakah A20B-2902-0671 perlu diganti dengan unit Beta iSVSP lengkap, atau apakah modul ini dapat diganti secara individual?

A20B-2902-0671 adalah modul plug-in individu dalam unit SVSP bukan unit lengkap itu sendiri Jika diagnosis kesalahan mengkonfirmasi modul tertentu ini adalah titik kegagalan,mengganti A20B-2902-0671 saja adalah tindakan perbaikan yang benar dan hemat biayaPenggantian unit SVSP lengkap hanya diperlukan ketika beberapa komponen internal rusak atau ketika rumah SVSP itu sendiri dikompromikan.

T2: Fungsi penggerak apa yang dapat terpengaruh oleh kegagalan A20B-2902-0671?

Fungsi drive spesifik yang terpengaruh tergantung pada peran sirkuit A20B-2902-0671 dalam arsitektur Beta iSVSP. Kegagalan modul dapat mempengaruhi kontrol sumbu servo, kontrol spindle,atau fungsi regulasi catu daya atau ketiga fungsi secara bersamaan jika modul menyediakan sumber daya umum yang dibagikan di semua fungsiKode alarm yang ditampilkan oleh unit SVSP mempersempit fungsi yang dikompromikan.

T3: Apakah A20B-2902-0671 kompatibel dengan semua peringkat model Beta iSVSP?

Beta iSVSP tersedia dalam beberapa nilai arus (misalnya, SVSP 20/20, 20/40, dll.) dan varian tegangan masukan.Apakah A20B-2902-0671 umum di beberapa peringkat atau spesifik untuk satu peringkat tergantung pada desain PCB internal SVSP. Konfirmasi dari daftar suku cadang unit SVSP tertentu yang dapat diidentifikasi dari pelat nama modul dan FANUC Beta i Series Maintenance Manual sebelum memesan.

T4: Apa tindakan pencegahan keamanan yang berlaku sebelum mengakses A20B-2902-0671 di dalam Beta iSVSP?

Beta iSVSP berisi bank kondensator bus DC terintegrasi. Meskipun ukurannya yang kompak, kondensator mempertahankan tegangan berbahaya setelah listrik AC dihapus.Manual pemeliharaan seri FANUC Beta i menentukan waktu tunggu debit yang diperlukan untuk model SVSP tertentu sebelum akses internalPerhatikan indikator muatan LED dan periksa pelepasan dengan voltmeter DC yang dikalibrasi sebelum menangani modul internal.

T5: Apa perbedaan antara Beta iSVSP dan Beta iSV (servo-only) unit?

Unit Beta iSV (Servo) hanya menyediakan kontrol sumbu servo Beta iSVSP (Servo / Spindle / Power) menambahkan kontrol spindle terintegrasi dan catu daya bus DC terintegrasi untuk menghasilkan unit all-in-one yang kompak. A20B-2902-0671 khusus untuk varian SVSP tidak merupakan modul dari unit-unit SV saja.
