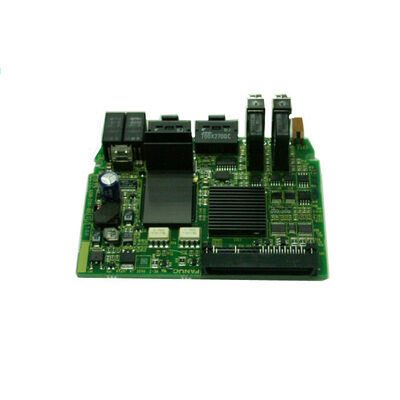

Baru dalam kemasan asli A20B-2101-0500 Fanuc PCB Board A2OB-21O1-O5OO

A20B-2101-0500. FANUC A20B-2101 Series Drive PCB.

Seri A20B-2101 A Komprehensif Drive PCB Family

Seri A20B-2101 mencakup salah satu keluarga PCB yang paling beragam secara fungsional dari FANUC, papan drive dan papan daya untuk penguat servo, penguat spindle, modul catu daya,dan robot servo drive di berbagai generasi dan keluarga produk.

Seri ini mencakup rentang numerik yang luas, dengan setiap kelompok nomor bagian melayani peran perangkat keras drive yang berbeda yang dikonfirmasi sepanjang sesi ini:

Beta-i SVM1 papan kontrol dan daya (005x ₹009x):Termasuk A20B-2101-0050/0051 (Beta-i SVM1 kontrol PCB untuk 4i/20i/40i dan 80i/40HVi) dan A20B-2101-0090/0091 (power PCB untuk 4A dan 20A SVM1 varian).

Papan penggerak terintegrasi Beta iSVSP (001x ¢002x):Termasuk A20B-2101-0012 (βiSVPM2 servo/spindle drive board) dan A20B-2101-0022/0025 (dual-axis dan triple-axis power PCB untuk seri A06B-6134 Beta SVSP).

Papan kontrol spindle dan servo (035x):Termasuk papan kelas A20B-2101-0350 untuk kontrol amplifier spindle dalam aplikasi drive dan robot.

Papan pasokan listrik (039x):Termasuk A20B-2101-0390/0391/0392/0393 keluarga dikonfirmasi sebagai Alpha-i PSM papan pasokan daya tinggi dengan layar LED 7-segmen dan filter kebisingan.

Papan listrik (063x068x084x):Termasuk A20B-2101-0631 (papan listrik), A20B-2101-0681 (papan pasokan listrik), dan A20B-2101-0840 (papan koneksi listrik) yang dikonfirmasi dalam sesi ini.

A20B-2101-0500 menempati kisaran 05xx antara papan catu daya yang dikonfirmasi (039x) dan papan catu daya yang dikonfirmasi (063x),Posisi dalam seri yang mencakup papan yang melayani antarmuka drive atau fungsi distribusi daya tertentu dalam servo Alpha/Beta dan sistem drive spindle.

Informasi Produk Utama

Drive PCB dalam Arsitektur A20B-2101

PCB drive A20B-2101 melayani lapisan yang berbeda dalam tumpukan perangkat keras modul drive, tergantung pada fungsi khusus papan:

Papan lapisan kontrol:Papan-papan ini memproses sinyal perintah digital, mengelola antarmuka komunikasi, dan menghasilkan perintah gerbang drive untuk transistor daya.

Papan lapisan daya (papan kabel / papan daya):Ini membawa jalur output motor arus tinggi, koneksi bus DC, dan perangkat keras sensor arus.

Papan antarmuka dan distribusi (papan koneksi daya):Ini rute rel pasokan listrik dan sinyal antara beberapa papan dalam perakitan drive, menyediakan tulang punggung listrik untuk konfigurasi drive multi-board.

A20B-2101-0500 melayani salah satu peran fungsional ini dalam modul drive khusus yang menjadi miliknya dengan fungsi yang tepat dikonfirmasi dari dokumentasi suku cadang modul yang dipasang.

Skenario Aplikasi

Gangguan PCB modul drive:Sistem penggerak otomatisasi atau CNC FANUC mengembangkan kesalahan yang ditelusuri ke papan A20B-2101-0500. Papan diidentifikasi dari label nomor bagian. Penggantian mengembalikan fungsi drive.

Inventarisasi cadangan bengkel:Fasilitas layanan mempertahankan A20B-2101-0500 sebagai cadangan yang disediakan untuk sistem penggerak yang dilayani.

FAQ

T1: Bagaimana saya mengkonfirmasi A20B-2101-0500 adalah papan yang benar untuk modul drive saya?

Baca nomor bagian dari label papan di dalam modul drive tertentu.Referensi silang terhadap daftar suku cadang modul penggerak dalam manual pemeliharaan FANUC yang berlaku untuk mengkonfirmasi peran fungsional papan.

T2: Apakah A20B-2101-0500 melayani aplikasi servo amplifier atau spindle amplifier?

Seri A20B-2101 melayani aplikasi servo dan spindle drive. papan yang dikonfirmasi dalam seri yang sama mencakup servo drive Beta-i SVM1 (005x ¢ 009x), drive terintegrasi SVSP (001x ¢ 002x),Sumber daya PSM (039x)A20B-2101-0500 di posisi 05xx melayani aplikasi drive khusus yang dikonfirmasi dari dokumentasi modul host.

T3: Apakah mengganti A20B-2101-0500 mempengaruhi parameter servo atau spindle?

Tidak. Parameter drive berada di memori parameter utama CNC. Mengganti A20B-2101-0500 tidak mempengaruhi nilai parameter servo atau spindle yang disimpan.Setelah memasang pengganti dan memulihkan daya, drive membangun kembali komunikasi dengan CNC dan beroperasi di bawah parameter yang ada.

T4: Keamanan pembuangan apa yang berlaku sebelum mengakses A20B-2101-0500?

Modul drive berisi kondensator bus DC yang mempertahankan tegangan berbahaya setelah penghapusan listrik.Ikuti prosedur menunggu pelepasan dalam manual pemeliharaan FANUC yang berlaku dan verifikasi pelepasan dengan voltmeter yang dikalibrasi sebelum membuka setiap rumah modul drive.
