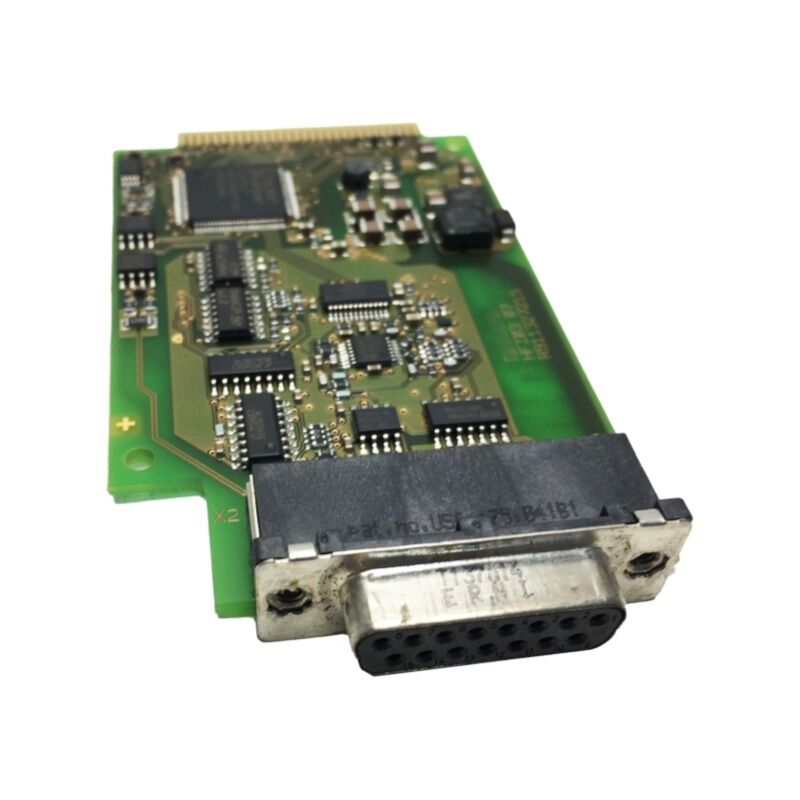

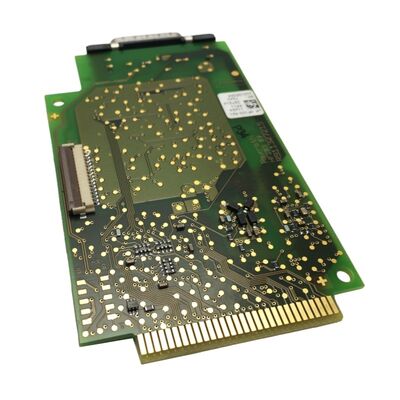

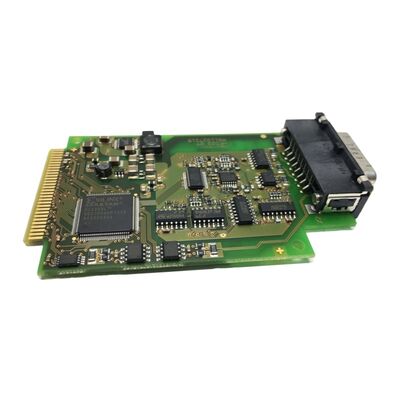

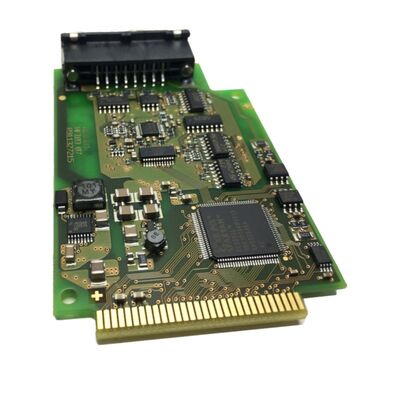

Papan Sirkuit Servo Encoder Rexroth HFI003 R911327215
Papan Sirkuit Encoder Servo Rexroth HFI003 07R911327215
Papan Kecil yang Memikul Tanggung Jawab Besar
Dalam sistem motor servo Rexroth, papan sirkuit encoder berfungsi sebagai kecerdasan motor. Papan ini tidak hanya meneruskan pulsa posisi; ia menyimpan identitas motor. Rexroth HFI003 (Nomor Material R911327215) adalah PCB antarmuka encoder yang dipasang di ujung poros motor, menjembatani sensor umpan balik dan drive servo IndraDrive. Ketika papan ini rusak, drive tidak dapat mengidentifikasi motor, tidak dapat membaca data posisi yang valid, dan tidak akan beroperasi.
Berbeda dengan encoder putar sederhana, arsitektur papan encoder Rexroth menyimpan parameter motor penting langsung di PCB—termasuk penunjukan model, data belitan, arus terukur, dan nilai kalibrasi khusus encoder. IndraDrive membaca semua ini secara otomatis saat dinyalakan melalui komunikasi serial. Inilah sebabnya mengapa mengganti dengan encoder generik tidak akan berhasil, dan mengapa nomor suku cadang papan tertentu penting: firmware di drive mengharapkan perangkat yang dikenali, dan hanya papan encoder Rexroth yang benar yang memberikan jabat tangan data yang tepat.
Spesifikasi Komponen
| Parameter |
Detail |
| Nomor Suku Cadang |
HFI003 |
| Nomor Material |
R911327215 / 07R911327215 |
| Produsen |
Rexroth (Indramat) |
| Jenis Komponen |
Papan sirkuit encoder poros servo / PCB antarmuka encoder |
| Fungsi |
Umpan balik posisi & kecepatan, penyimpanan parameter motor |
| Sistem yang Kompatibel |
Drive servo seri Rexroth IndraDrive |
| Lokasi Pemasangan |
Ujung poros belakang motor servo |
| Komunikasi |
Antarmuka encoder serial ke pengontrol IndraDrive |
| Data yang Disimpan |
ID motor, jenis encoder, nilai kalibrasi, parameter belitan |
Penyebab Kegagalan Umum dan Gejalanya
PCB encoder pada motor servo Rexroth beroperasi di lingkungan yang menuntut. Dipasang langsung ke rumah poros motor, mereka terpapar panas dari badan motor, getaran dari drivetrain, dan potensi kontaminasi dari kabut pendingin atau debu gerinda. Seiring waktu, kapasitor memburuk, sambungan solder retak akibat siklus termal, dan komponen penginderaan optik kehilangan integritas sinyal.
Gejala umum saat HFI003 mulai rusak:
- Alarm kesalahan encoder F8022 / F2001 pada tampilan IndraDrive
- Drive mendeteksi tipe motor yang salah atau tidak dikenali saat startup
- Umpan balik posisi yang tidak menentu menyebabkan perburuan atau hanyutan pada kecepatan rendah
- Drive menginisialisasi dengan benar tetapi trip pada kesalahan encoder di bawah beban
- Kehilangan komunikasi motor total—drive tidak mendeteksi motor
Kondisi apa pun ini menunjukkan papan encoder sebagai komponen utama yang harus dievaluasi. Kabel encoder, konektor, dan jalur kabel juga harus diperiksa sebelum menyimpulkan kegagalan papan, tetapi kegagalan papan adalah penyebab utama yang paling umum setelah pengkabelan dikesampingkan.
Pertimbangan Penyimpanan Parameter Motor
Satu aspek penting dari desain encoder Rexroth yang sering menantang tim pemeliharaan adalah memori data motor yang tertanam di papan encoder. Saat mengganti papan ini dengan unit baru atau yang diperbaharui, pengganti harus berisi data parameter yang benar untuk motor spesifik Anda. Papan yang secara fisik identik dari motor yang berbeda akan menyebabkan drive membaca tipe motor yang salah—menghasilkan batas arus yang salah, data komutasi yang salah, dan kesalahan yang mungkin tampak sebagai masalah drive daripada masalah encoder.
Pemasok HFI003 yang bereputasi baik baik memasok unit yang telah diprogram sebelumnya untuk tipe motor Anda atau mengonfirmasi bahwa unit tersebut telah diverifikasi pada rig uji IndraDrive yang kompatibel. Sebelum membeli, konfirmasikan bahwa data encoder telah divalidasi terhadap spesifikasi pelat nama motor Anda.
Aplikasi dan Sistem Drive yang Kompatibel
Papan encoder HFI003 digunakan di berbagai keluarga motor servo Rexroth yang dioperasikan pada pengontrol IndraDrive, termasuk keluarga drive HCS01, HCS02, dan HCS03. Sistem drive ini banyak digunakan dalam:
- Sumbu umpan dan spindel mesin perkakas CNC—pusat putar, pusat pemesinan, mesin gerinda
- Mesin pencetakan dan pengolahan kertas—aplikasi kontrol tegangan web dan register
- Jalur pengemasan dan pengisian—pemosisian multi-sumbu tersinkronisasi untuk produksi throughput tinggi
- Mesin cetak injeksi plastik—drive sumbu penjepit dan injeksi
- Otomatisasi perakitan—sel robotik dan sistem gantry yang menjalankan platform IndraDrive
Pengadaan dan Verifikasi Kualitas
HFI003 biasanya tidak tersedia melalui saluran distribusi industri standar di sebagian besar pasar—ini diperoleh melalui jaringan layanan Rexroth, fasilitas perbaikan motor servo yang memenuhi syarat, atau pasar suku cadang industri bekas. Saat membeli dari pasar bekas, papan harus diuji pada sistem IndraDrive yang aktif, bukan hanya diperiksa secara visual. Papan yang menyala tanpa kesalahan dalam kondisi tanpa beban mungkin masih rusak di bawah tekanan termal dan listrik dari operasi motor yang sebenarnya.
Pertanyaan kunci yang harus diajukan kepada pemasok mana pun:
- Apakah papan telah diuji coba pada pengontrol IndraDrive yang cocok?
- Apakah data encoder pada papan cocok dengan tipe motor yang diketahui?
- Garansi apa yang diberikan dan dalam kondisi apa?
Pertanyaan yang Sering Diajukan
Q1: Bisakah HFI003 R911327215 digunakan dengan motor servo Rexroth apa pun, atau spesifik model?
A: Papan fisik mungkin cocok untuk berbagai varian motor, tetapi data encoder yang diprogram pada PCB bersifat spesifik motor. IndraDrive membaca identitas motor, jenis encoder, dan nilai parameter langsung dari papan ini saat startup. Menggunakan papan dengan data yang salah akan menghasilkan identifikasi motor yang salah dan kemungkinan kesalahan drive. Selalu konfirmasikan data yang diprogram pada papan cocok dengan pelat nama motor Anda sebelum pemasangan.
Q2: Kode kesalahan apa pada IndraDrive yang biasanya menunjukkan kegagalan papan encoder?
A: Kode alarm yang paling umum menunjukkan masalah papan encoder termasuk F8022 (sinyal encoder salah), F2001 (kesalahan komunikasi), dan kesalahan startup di mana drive melaporkan tipe motor yang tidak dikenali atau salah. Sebelum mengasumsikan kegagalan papan, selalu periksa kabel dan konektor encoder—kontaminasi atau kerusakan fisik pada ujung kabel menyumbang sebagian besar kesalahan terkait encoder.
Q3: Apakah mungkin untuk memperbaiki papan HFI003 daripada menggantinya?
A: Perbaikan tingkat komponen dimungkinkan untuk teknisi elektronik berpengalaman dengan peralatan pengujian yang tepat. Titik kegagalan umum termasuk komponen penginderaan optik, kapasitor, dan retakan solder halus pada PCB. Namun, bahkan papan yang berhasil diperbaiki harus diverifikasi ulang pada sistem Rexroth IndraDrive untuk mengonfirmasi komunikasi serial dan fungsi data motor dengan benar. Perbaikan tanpa pengujian fungsional pada perangkat keras yang cocok tidak memadai untuk sumbu servo yang kritis terhadap keselamatan.
Q4: Apakah mengganti papan HFI003 memerlukan perubahan perangkat lunak atau parameter pada IndraDrive?
A: Jika papan pengganti membawa data parameter motor yang benar dan cocok, IndraDrive seharusnya mengenali motor secara otomatis saat dinyalakan tanpa memerlukan input parameter manual. Jika drive menampilkan peringatan perubahan tipe motor (kode-C), ini biasanya berarti data papan baru berbeda dari yang sebelumnya disimpan di drive—ini perlu diselesaikan sebelum drive beroperasi secara normal.
Q5: Di mana lokasi fisik HFI003 pada motor servo?
A: Papan sirkuit encoder dipasang di ujung non-drive (NDE) motor—bagian belakang motor yang berlawanan dengan poros keluaran. Papan ini berada di dalam penutup rumah encoder, terpasang langsung ke atau terintegrasi dengan rakitan sensor umpan balik. Mengaksesnya memerlukan pelepasan penutup encoder di bagian belakang motor, yang diamankan oleh sejumlah kecil pengencang. Tangani dengan hati-hati untuk menghindari gangguan penyelarasan encoder relatif terhadap poros motor.
