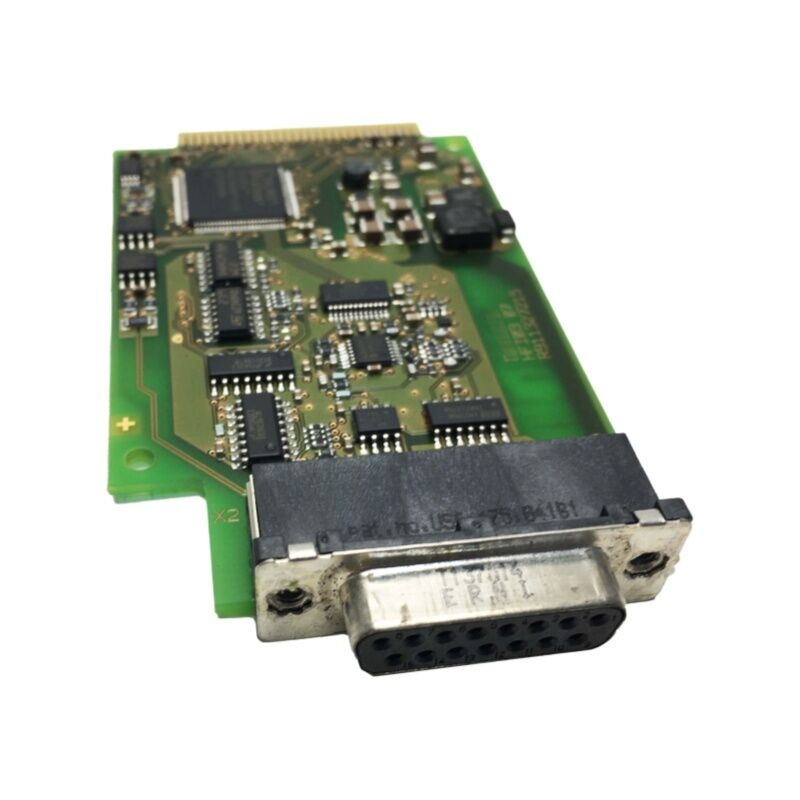

Papan Sirkuit Encoder Servo Rexroth HFI03 R911327215
Papan Sirkuit Encoder Kartu Poros Servo Rexroth HFI003 07R911327215
Dewan Kecil Yang Memikul Tanggung Jawab Besar
Dalam sistem motor servo Rexroth, papan sirkuit encoder berfungsi sebagai kecerdasan motor. Papan ini tidak hanya menyampaikan pulsa posisi; itu menyimpan identitas motor. ItuRexroth HFI03(Nomor BahanR911327215) adalah PCB antarmuka encoder yang dipasang di ujung poros motor, menjembatani sensor umpan balik danPenggerak servo IndraDrive. Jika board ini rusak, drive tidak dapat mengidentifikasi motor, tidak dapat membaca data posisi yang valid, dan tidak dapat beroperasi.
Tidak seperti encoder putar sederhana, arsitektur papan encoder Rexroth menyimpan parameter motor penting langsung pada PCB—termasuk penunjukan model, data belitan, arus pengenal, dan nilai kalibrasi spesifik encoder. IndraDrive membaca semua ini secara otomatis saat dinyalakan melalui komunikasi serial. Inilah sebabnya mengapa menukar encoder generik tidak akan berfungsi, dan mengapa nomor bagian papan tertentu penting: firmware pada drive mengharapkan perangkat yang dikenali, dan hanya papan encoder Rexroth yang benar yang memberikan jabat tangan data yang tepat.
Spesifikasi Komponen
| Parameter |
Detil |
| Nomor Bagian |
HFI03 |
| Nomor Bahan |
R911327215 / 07R911327215 |
| Pabrikan |
Rexroth (Indramat) |
| Tipe Komponen |
Papan sirkuit encoder poros servo/PCB antarmuka encoder |
| Fungsi |
Umpan balik posisi & kecepatan, penyimpanan parameter motor |
| Sistem yang Kompatibel |
Drive servo seri Rexroth IndraDrive |
| Lokasi Pemasangan |
Ujung poros belakang motor servo |
| Komunikasi |
Antarmuka encoder serial ke pengontrol IndraDrive |
| Data Tersimpan |
ID motor, jenis encoder, nilai kalibrasi, parameter belitan |
Penyebab dan Gejala Kegagalan Umum
PCB encoder pada motor servo Rexroth beroperasi di lingkungan yang menuntut. Dipasang langsung ke rumah poros motor, terkena panas dari badan motor, getaran dari drivetrain, dan potensi kontaminasi dari kabut cairan pendingin atau debu penggilingan. Seiring waktu, kapasitor menurun, sambungan solder retak akibat siklus termal, dan komponen penginderaan optik kehilangan integritas sinyal.
Gejala umum saat HFI003 mulai rusak:
- Alarm kesalahan encoder F8022 / F2001pada tampilan IndraDrive
- Drive mendeteksi jenis motor yang salah atau tidak dikenali saat startup
- Umpan balik posisi yang tidak menentu menyebabkan berburu atau melayang dengan kecepatan rendah
- Drive diinisialisasi dengan benar tetapi tersandung karena kesalahan encoder saat dimuat
- Hilangnya komunikasi motorik sepenuhnya—penggerak menunjukkan tidak ada motor yang terdeteksi
Salah satu kondisi ini menunjuk ke papan encoder sebagai komponen utama yang harus dievaluasi. Kabel encoder, konektor, dan perutean kabel juga harus diperiksa sebelum menyimpulkan kegagalan board, namun kegagalan board adalah penyebab utama paling umum setelah pemasangan kabel dikesampingkan.
Pertimbangan Penyimpanan Parameter Motor
Salah satu aspek penting dari desain encoder Rexroth yang sering menantang tim pemeliharaan adalah memori data motor yang tertanam di papan encoder. Saat mengganti papan ini dengan unit baru atau unit rekondisi, penggantinya harus berisi data parameter yang benar untuk motor spesifik Anda. Papan yang secara fisik identik dari motor yang berbeda akan menyebabkan drive membaca jenis motor yang salah—mengakibatkan batas arus yang salah, data pergantian yang salah, dan kesalahan yang mungkin tampak sebagai masalah drive, bukan masalah encoder.
Pemasok papan HFI003 yang bereputasi baik menyediakan unit yang telah diprogram sebelumnya untuk jenis motor Anda atau mengonfirmasi bahwa unit tersebut telah diverifikasi pada alat uji IndraDrive yang kompatibel. Sebelum membeli, pastikan bahwa data encoder telah divalidasi berdasarkan spesifikasi papan nama motor Anda.
Aplikasi dan Sistem Penggerak yang Kompatibel
Papan encoder HFI003 digunakan di beberapa keluarga motor servo Rexroth yang dioperasikanIndraDrivepengontrol, termasuk keluarga drive HCS01, HCS02, dan HCS03. Sistem penggerak ini banyak digunakan di:
- Umpan alat mesin CNC dan sumbu spindel—pusat pembubutan, pusat permesinan, mesin penggiling
- Mesin percetakan dan pengolah kertas—ketegangan web dan aplikasi kontrol register
- Garis pengemasan dan pengisian—pemosisian multi-sumbu yang disinkronkan untuk produksi throughput tinggi
- Mesin cetak injeksi plastik—penggerak sumbu penjepit dan injeksi
- Otomatisasi perakitan—sel robotik dan sistem gantri yang menjalankan platform IndraDrive
Verifikasi Sumber dan Kualitas
HFI03 biasanya tidak tersedia melalui saluran distribusi industri standar di sebagian besar pasar—ini diperoleh melalui jaringan layanan Rexroth, fasilitas perbaikan motor servo yang memenuhi syarat, atau surplus pasar suku cadang industri. Ketika membeli dari pasar surplus, dewan seharusnya melakukan hal tersebutdiuji pada sistem IndraDrive langsung, tidak hanya diperiksa secara visual. Papan yang menyala tanpa kesalahan dalam kondisi tanpa beban mungkin masih gagal karena tekanan termal dan listrik dari pengoperasian motor sebenarnya.
Pertanyaan kunci untuk ditanyakan kepada pemasok mana pun:
- Apakah board telah diuji coba pada pengontrol IndraDrive yang cocok?
- Apakah data encoder di papan cocok dengan tipe motor yang dikenal?
- Garansi apa yang diberikan dan dalam kondisi apa?
Pertanyaan yang Sering Diajukan
Q1: Dapatkah HFI003 R911327215 digunakan dengan motor servo Rexroth apa pun, atau khusus model?
J: Papan fisik mungkin cocok untuk beberapa varian motor, tetapidata encoder yang diprogram ke PCB khusus untuk motor. IndraDrive membaca identitas motor, tipe encoder, dan nilai parameter langsung dari board ini saat startup. Menggunakan papan dengan data yang salah akan mengakibatkan identifikasi motor yang salah dan kemungkinan kesalahan penggerak. Selalu pastikan data terprogram papan cocok dengan pelat nama motor Anda sebelum pemasangan.
Q2: Kode kesalahan apa pada IndraDrive yang biasanya menunjukkan kegagalan papan encoder?
J: Kode alarm paling umum yang menunjukkan masalah papan encoder meliputiF8022 (sinyal encoder salah),F2001 (kesalahan komunikasi), dan kesalahan pengaktifan saat drive melaporkan jenis motor yang tidak dikenali atau salah. Sebelum mengasumsikan kegagalan board, selalu periksa kabel dan konektor encoder—kontaminasi atau kerusakan fisik pada ujung kabel menyebabkan sebagian besar kesalahan terkait encoder.
Q3: Apakah mungkin untuk memperbaiki papan HFI03 daripada menggantinya?
J: Perbaikan tingkat komponen dapat dilakukan oleh teknisi elektronik berpengalaman dengan peralatan pengujian yang tepat. Titik kegagalan umum termasuk komponen penginderaan optik, kapasitor, dan retakan solder garis rambut pada PCB. Namun, papan yang berhasil diperbaiki pun harus diperbaikidiverifikasi ulang pada sistem Rexroth IndraDriveuntuk memastikan fungsi komunikasi serial dan data motorik dengan benar. Perbaikan tanpa pengujian fungsional pada perangkat keras yang cocok tidak cukup untuk sumbu servo yang kritis terhadap keselamatan.
Q4: Apakah penggantian board HFI03 memerlukan perubahan software atau parameter pada IndraDrive?
J: Jika papan pengganti berisi data parameter motor yang benar dan cocok, IndraDrive akan mengenali motor secara otomatis saat penyalaan tanpa memerlukan input parameter manual. Jika drive menunjukkan peringatan perubahan tipe motor (kode C), ini biasanya berarti data board baru berbeda dari data yang disimpan sebelumnya di drive—hal ini perlu diatasi sebelum drive dapat beroperasi secara normal.
Q5: Di mana letak fisik HFI03 pada motor servo?
A: Papan sirkuit encoder dipasang diujung non-penggerak (NDE) motor—Bagian belakang motor berlawanan dengan poros keluaran. Itu terletak di dalam penutup rumah encoder, langsung terpasang atau terintegrasi dengan rakitan sensor umpan balik. Untuk mengaksesnya, perlu melepas penutup encoder di bagian belakang motor, yang diamankan dengan sejumlah kecil pengencang. Tangani dengan hati-hati agar tidak mengganggu keselarasan encoder relatif terhadap poros motor.
