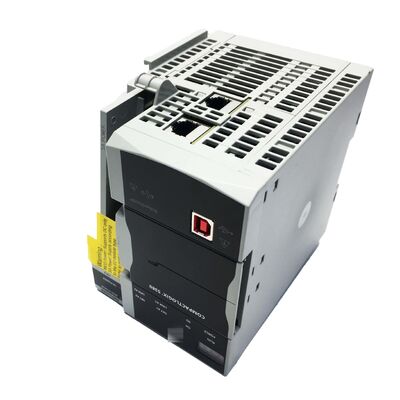

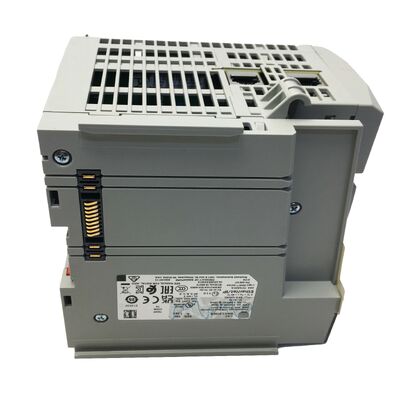

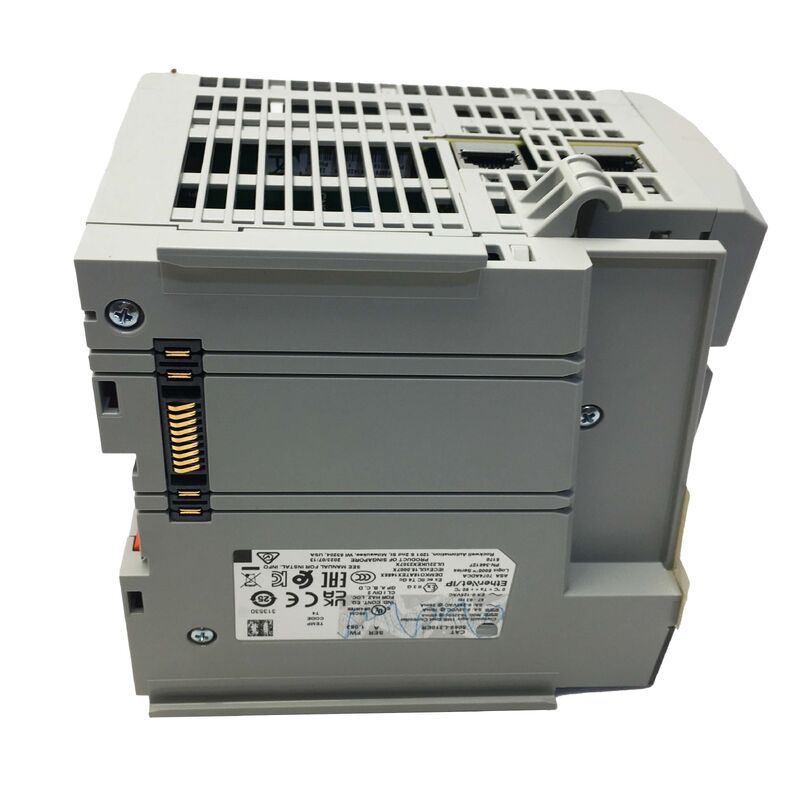

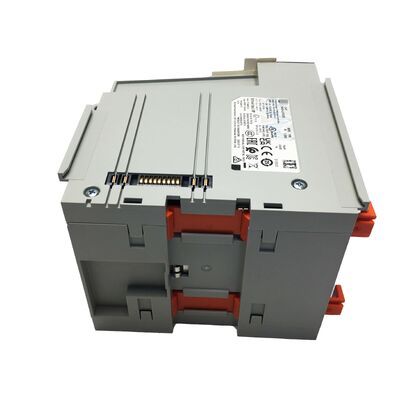

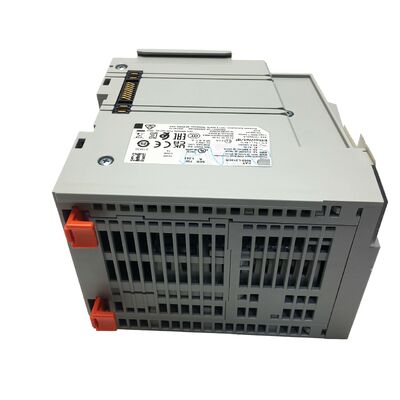

Allen-Bradley 5069-L310ER CompactLogix 5380 PLC
1MB EtherNet/IP Motion Controller, Seri A
Kontrol jarak menengah tanpa kompromi jarak menengah
Transisi dari PLC entry-level ke rak ControlLogix penuh melibatkan biaya yang signifikan, ruang kabinet, dan waktu rekayasa.
PeraturanAllen-Bradley 5069-L310ERadalahCompactLogix 5380 pengontrolyang menjembatani kesenjangan ini dengan memberikan kekuatan pemrosesan, arsitektur jaringan, dan kapasitas I/O yang dibutuhkan untuk mesin dan otomatisasi proses kelas menengah,dalam paket DIN yang dipasang pada rel yang sesuai dengan anggaran yang realistis.
- Seri AUnit dengan1MB memori pengguna
- Prosesor Quad-coreuntuk peningkatan kinerja
- Dual 1Gb EtherNet/IP portdan satu port USB
- Mendukung hingga8 modul I/O kompak lokal 5069dan24 node EtherNet/IP
- Pemrograman hanya melaluiStudio 5000 Logix Designer
Spesifikasi Teknis
| Parameter | Nilai |
|---|
| Nomor Bagian | 5069-L310ER |
| Seri | A |
| Keluarga | CompactLogix 5380 |
| Memori Pengguna | 1 MB |
| Prosesor | Quad Core |
| Port EtherNet/IP | 2 × 1 Gb |
| Port USB | 1 × Tipe B 2.0 Full Speed |
| Komunikasi | EtherNet/IP, USB |
| Node EtherNet/IP | Hingga 24 |
| Modul I/O lokal | Hingga 8 (5069 Compact I/O) |
| Poros Gerak | 0 |
| Tugas | 32 (hingga 1.000 program per tugas) |
| Sumber Daya MOD | 18-32V DC |
| Suplai Daya SA | 0-32V DC / 0-240V AC, 47-63Hz |
| ATEX/IECEx Max | 125V AC |
| Isolasi Ethernet | 300V terus menerus; tidak ada isolasi antara port ENET |
| Topologi Jaringan | Garis garis, bintang, tingkat perangkat (DLR) |
| Kecepatan Ethernet | 10 / 100 / 1,000 Mbps (full-duplex) |
| Memori Non-Volatile | Kartu SD 2GB (1784-SD2, dikirim) |
| Ketinggian | 123mm (4.84") |
| Kedalaman | 136.81mm (5.39") |
| Suhu operasi | 0-60°C (32-140°F) |
| Suhu penyimpanan | -40-85°C (-40-185°F) |
| Kelembaban Relatif | 5-95% (tidak kondensasi) |
| Perangkat Lunak Pemrograman | Studio 5000 Logix Designer |
Kapasitas port IP/EtherNet 1Gb ganda
Pengontrol port tunggal memaksa kompromi: menjalankan jaringan I/O dan lalu lintas HMI/SCADA pada segmen yang sama atau menambahkan switch yang tidak dikelola dengan kendala topologi.
Peraturan5069-L310ER dual 1Gb portsalah satu port dapat mengelola jaringan I/O mesin sementara yang lain terhubung ke tulang belakang Ethernet pabrik.Ring Tingkat Perangkat (DLR)topologi untuk redundansi jaringan yang toleran terhadap kesalahan, memastikan operasi berkelanjutan bahkan dengan putus kabel tunggal.
Peraturanspesifikasi isolasisangat penting: isolasi terus-menerus 300V antara port Ethernet dan kontroler internal, tetapitidak ada isolasi antara dua port EthernetKontinuitas listrik ini adalah standar untuk pengontrol yang mampu DLR dan penting untuk grounding panel dan perencanaan rute kabel.
Quad-Core Processing dan Eksekusi Tugas
Prosesor quad-core dalam generasi 5380 merupakan peningkatan yang signifikan dibandingkan dengan arsitektur single-core di keluarga CompactLogix sebelumnya.
Hal ini menghasilkanwaktu pemindaian yang lebih cepat, penanganan yang lebih baik dari beberapa tugas bersamaan, dan peningkatan kapasitas untuk kontrol gerak, pencatatan data, dan aplikasi komunikasi intensif tanpa degradasi waktu pemindaian.
Kontroler mendukung32 tugasdengan hingga1, 000 program per tugasmemberikan fleksibilitas organisasi untuk mesin kompleks dengan beberapa mode fungsional, manajemen resep, dan kontrol multi-zona terkoordinasi tanpa memerlukan sasis ControlLogix.
5069 Kompatibilitas I/O kompak
5069-L310ER menggunakan5069 Kompak I/Okeluarga modul ̇ bukan modul 1769 yang lebih tua dari generasi CompactLogix sebelumnya.
Fitur modul 5069komunikasi backplane berkecepatan tinggi, faktor bentuk yang lebih kecil per titik, dan fitur keamanan yang ditingkatkan termasuk firmware yang ditandatangani secara digital, deteksi perubahan berbasis pengontrol,dan kontrol akses berbasis peran untuk rutinitas dan Add-On Instruksi.
Kontroler mendukung hingga8 modul lokal 5069langsung, dengan I/O tambahan yang tersedia melalui modul terdistribusi melalui jaringan EtherNet/IP ̇ hingga total 24 node.
Fleksibilitas Pasokan Daya
PeraturanDaya MOD(suplai modul pengontrol) membutuhkan18-32V DC¢kompatibel dengan pasokan panel DC 24V standar.
PeraturanKekuatan SA(Sumber modul I/O) menerima DC (0-32V) dan AC (0-240V pada 47-63Hz), memberikan fleksibilitas untuk daya perangkat lapangan dengan persyaratan tegangan yang berbeda dari sasis I/O yang sama.
UntukATEX/IECExPemanfaatan SA terbatas pada125V AC maksimumpertimbangan penting dalam desain panel untuk instalasi area berbahaya.
Pertanyaan yang Sering Diajukan
Perangkat lunak pemrograman apa yang dibutuhkan untuk 5069-L310ER?
5069-L310ER diprogram secara eksklusif menggunakanStudio 5000 Logix Designer. Perangkat lunak RSLogix 5000 yang lebih tua tidak kompatibel dengan platform CompactLogix 5380. Verifikasi lingkungan pemrograman Anda saat ini sebelum meng-upgrade dari sistem CompactLogix yang lebih tua.
Berapa banyak modul I/O dan node EtherNet/IP yang didukung oleh controller ini?
5069-L310ER mendukung hingga8 modul I/O kompak lokal 5069di latar belakang dan sampai24 node EtherNet/IPNode termasuk adaptor I/O jarak jauh, drive, HMI, dan perangkat EtherNet/IP lainnya yang terhubung ke salah satu port Ethernet.
Bisa kontroler ini menangani sumbu kontrol gerak?
Peraturan5069-L310ER diresmikan untuk 0 sumbu gerakUntuk aplikasi yang membutuhkan kontrol sumbu gerak CIP,Pengontrol 5069-L320ER atau kapasitas lebih tinggi 5380 dengan kemampuan gerak adalah pilihan yang tepat dalam keluarga produk yang sama.
Topologi jaringan apa yang didukung oleh dual EtherNet/IP?
Dua port Ethernet mendukungGelas linier, bintang, dan tingkat perangkat (DLR)DLR menyediakan toleransi kesalahan jaringan jika kabel tunggal putus terjadi di mana saja di cincin, lalu lintas secara otomatis diarahkan kembali dan jaringan I/O terus beroperasi.Ini adalah keunggulan keandalan yang signifikan untuk aplikasi di mana downtime yang tidak direncanakan mahal.
Apakah 5069-L310ER ke belakang kompatibel dengan 1769 CompactLogix modul I / O?
No. 5069-L310ER menggunakan5069 Modul I/O kompak sajaIni tidak kompatibel dengan modul I/O 1769 yang digunakan pada pengontrol CompactLogix 1769-L3x sebelumnya.modul I/O harus diganti bersama pengontrol.
Allen-Bradley 5069-L310ER adalah pengontrol Rockwell Automation CompactLogix 5380.
