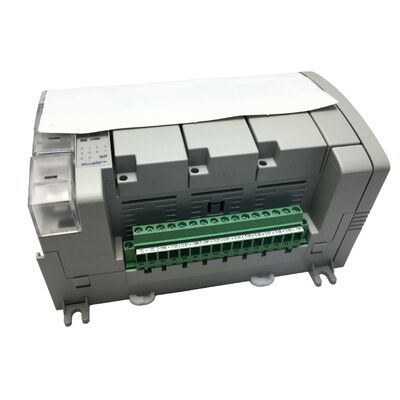

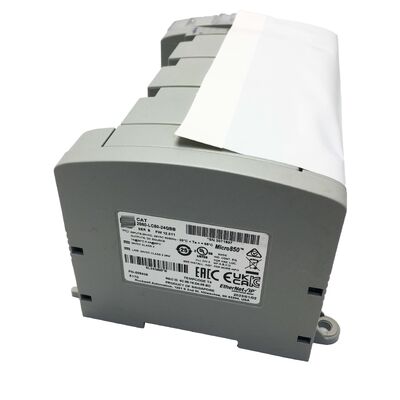

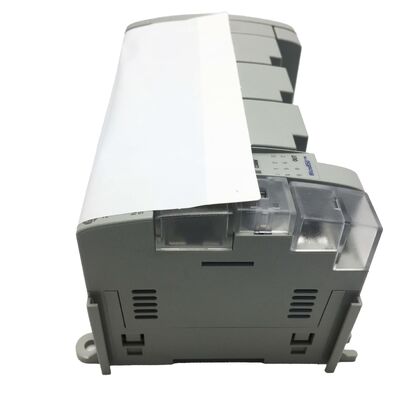

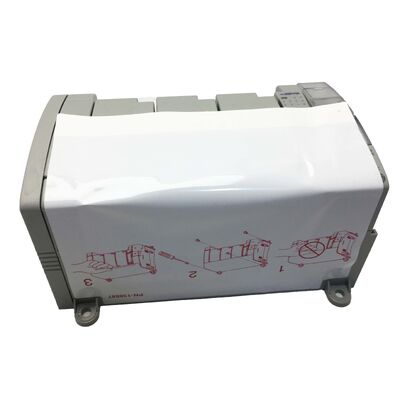

Allen-Bradley 2080-LC50-24QBB Micro 850 PLC
24 I/O, Ethernet, Kontrol Gerak Berkecepatan Tinggi Pengontrol Logika yang Dapat Diprogram
Nomor Bagian:2080-LC50-24QBB
Produsen:Allen-Bradley (Automasi Rockwell)
Garis produk:Micro 850
UPC:884951711709
Kondisi:Baru / Direnovasi / Kelebihan Tersedia
Ringkasan Produk
Allen-Bradley 2080-LC50-24QBB adalah pengontrol logika yang dapat diprogram mandiri dari seri Micro 850 dari Rockwell Automation.Platform pengontrol ini menjembatani kesenjangan antara Micro 820 tingkat awal dan keluarga CompactLogix yang lebih maju, membuatnya ideal untuk aplikasi otomatisasi mesin kecil hingga menengah yang membutuhkan jejak yang kompak, konektivitas Ethernet internal, dan kemampuan gerak asli dalam satu unit.
Dengan 14 input, 10 output, built-in RJ45 Ethernet port, antarmuka konfigurasi USB, dan dukungan hingga 4 modul I/O ekspansi (mengembang total I/O digital menjadi 132 titik),2080-LC50-24QBB menawarkan kinerja yang dapat diskalakan yang tumbuh dengan persyaratan aplikasi Anda.
Spesifikasi Utama
| Parameter |
Nilai |
| Nomor Bagian |
2080-LC50-24QBB |
| Garis Produk |
Micro 850 |
| Total Base I/O |
24 (14 In / 10 Out) |
| Tegangan Masuk |
12/24V DC Sink/Sumber |
| Jenis output |
Sumber DC 24V |
| Input Kecepatan Tinggi |
8 (Input 0-7) |
| Output Kecepatan Tinggi |
2 (output 0-1) |
| Frekuensi maksimum HSC |
100 kHz |
| Penghitung Kecepatan Tinggi |
4 HSC |
| Aksi Gerak (PTO) |
2 |
| Slot Plug-in Base |
3 |
| Modul I/O Ekspansi |
Hingga 4 |
| Max Digital I/O |
132 |
| Serial Port |
1 * RS-232/485 (tidak terisolasi) |
| Port Konfigurasi |
1 * USB Tipe B |
| Port Ethernet |
1 * RJ45 |
| Masukan catu daya |
20.4-26.4V DC (Kelas 2 / LVLC) |
| Berat badan |
00,43 kg |
Kemampuan I/O Lanjutan
2080-LC50-24QBB memiliki delapan masukan kecepatan tinggi yang mampu beroperasi hingga 100 kHz melalui penghitung kecepatan tinggi onboard. Masukan ini berfungsi sebagai masukan encoder kuadrat, penghitung denyut nadi,atau saluran pengukuran frekuensi, menyediakan sumber daya perangkat keras yang signifikan tanpa modul ekspansi.
Dua output kecepatan tinggi berfungsi sebagai saluran output pulse train (PTO) untuk mengemudi sumbu posisi stepper atau servo.Hal ini memungkinkan posisi loop tertutup dasar atau kontrol bebas open-loop sumbu stepper langsung dari unit dasar.
Fitur Konektivitas
Port Ethernet RJ45 onboard mendukung protokol EtherNet/IP untuk integrasi dengan jaringan yang dikelola Rockwell, komunikasi panel HMI, dan akses program jarak jauh.Port USB Tipe B menyediakan pemrograman dan konfigurasi yang dapat diandalkan melalui perangkat lunak Connected Components Workbench, sementara port serial RS-232/485 mengakomodasi komunikasi perangkat lama dan antarmuka instrumentasi.
Kemampuan Ekspansi
Dukungan hingga empat modul I/O ekspansi seri 2080 memperluas kapasitas I/O digital menjadi 132 titik.input suhu termokopel dan RTD, dan modul fungsi khusus. Tiga slot plug-in onboard menerima port serial tambahan, saluran HSC, dan input analog untuk fungsionalitas yang ditingkatkan.
Lingkup Aplikasi
Ideal untuk aplikasi kontrol mesin mandiri termasuk mesin kemasan, sistem konveyor, stasiun perakitan kecil, rig uji, dan panel kontrol pompa / kipas.Persyaratan pasokan DC 24V dan klasifikasi daya Kelas 2 selaras dengan arsitektur daya kontrol mesin standar, sementara desain yang kompak 0,43 kg cocok dengan efisien dalam kabinet kontrol dipasang DIN rel.
Pemrograman & Perangkat Lunak
Diprogram menggunakan perangkat lunak Rockwell's Connected Components Workbench (CCW) - tersedia sebagai unduhan gratis. Mendukung Ladder Diagram, Fungsi Blok Diagram, dan bahasa pemrograman Teks Terstruktur,dengan alat konfigurasi gerak untuk pengaturan poros PTOTermasuk pemantauan online, tren data, dan kemampuan pembaruan firmware.
Pertanyaan yang Sering Diajukan
Apa perbedaan antara sumbu gerak PTO dan masukan HSC?
Dua saluran PTO (Pulse Train Output) menghasilkan sinyal pulsa dan arah untuk menggerakkan driver motor stepper atau servo amplifier.Empat saluran HSC (High-Speed Counter) menghitung impuls dari encoder atau perangkat penghasil impuls lainnya hingga 100 kHz. Digunakan bersama-sama, mereka memungkinkan verifikasi posisi kunci yang dasar.
Bisakah 2080-LC50-24QBB berkomunikasi dengan panel HMI Allen-Bradley melalui Ethernet?
Ya, port EtherNet/IP memungkinkan komunikasi langsung dengan terminal HMI PanelView dan PanelView Plus.Komunikasi berbasis tag melalui EtherNet/IP secara asli didukung dalam perangkat lunak konfigurasi CCW dan HMI.
Berapa banyak modul perluasan yang dapat ditambahkan, dan di mana mereka terhubung?
Hingga empat modul I/O ekspansi seri 2080 terhubung ke sisi kanan base controller, memperluas total I/O digital menjadi 132 titik.Tiga slot plug-in tambahan pada unit dasar menerima modul plug-in yang lebih kecil untuk fungsionalitas yang ditingkatkan.
Sumber daya apa yang dibutuhkan 2080-LC50-24QBB?
Kontroler membutuhkan catu daya DC 20,4-26,4V yang diberi rating sebagai Kelas 2 atau LVLC.Kontroler tidak beroperasi secara langsung pada daya AC.
Perangkat lunak apa yang dibutuhkan untuk memprogram pengontrol, dan apakah itu gratis?
Perangkat lunak Connected Components Workbench (CCW) Rockwell Automation diperlukan dan tersedia sebagai unduhan gratis.Ini mendukung beberapa bahasa pemrograman dan menangani seluruh siklus hidup proyek termasuk konfigurasi gerak dan pembaruan firmware.
