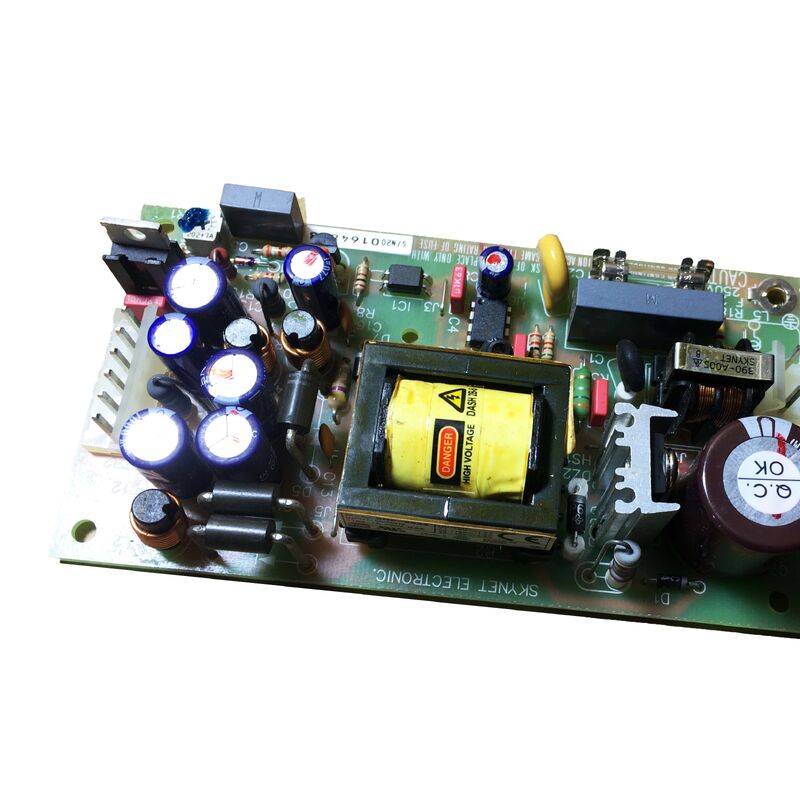

Modul Konektor Catu Daya Skynet Electronics SNP-9034 5V±15V
Tinjauan Produk
Skynet SNP-9034 adalah catu daya switching rangka terbuka 30 watt yang menghasilkan tiga rel keluaran DC yang diatur secara bersamaan: +5V pada 1.5A, +15V pada 1.2A, dan -15V pada 0.3A. Dengan rentang masukan AC universal (90VAC hingga 260VAC) dan toleransi frekuensi global (47Hz hingga 63Hz), catu daya ini beroperasi dengan mulus di seluruh pasokan listrik global.
Dirancang untuk sistem PLC, papan kontrol mesin industri, peralatan pengukuran, dan elektronik tertanam, catu daya ringkas ini menyediakan daya level logika (+5V) dan rel analog (±15V) dalam satu unit yang berukuran hanya 70 × 130 × 32,1 mm.
Spesifikasi Utama
| Daya Keluaran Total |
30 W |
| Keluaran 1 |
+5V DC @ 1.5A (terukur) / 3A (puncak) |
| Keluaran 2 |
+15V DC @ 1.2A (terukur) / 2A (puncak) |
| Keluaran 3 |
-15V DC @ 0.3A (terukur) / 0.5A (puncak) |
| Rentang Tegangan Masukan |
90VAC hingga 260VAC |
| Frekuensi Masukan |
47Hz hingga 63Hz |
| Akurasi Tegangan Keluaran |
±1% (semua rel) |
| Sertifikasi Keamanan |
UL 1950, CSA 2.2 No.234, VDE EN60950 |
| Dimensi |
70 × 130 × 32,1 mm |
Arsitektur Keluaran Ganda
SNP-9034 menggabungkan +5V untuk logika digital, mikrokontroler, dan sirkuit I/O PLC dengan ±15V untuk penguat operasional, pengkondisian sinyal analog, dan instrumentasi presisi. Arsitektur daya klasik ini menghilangkan kebutuhan akan beberapa catu daya atau konverter DC-DC dalam sistem digital/analog campuran.
Kompatibilitas Masukan Universal
Dengan adaptasi tegangan otomatis dari 90VAC hingga 260VAC, catu daya ini beroperasi di seluruh dunia tanpa modifikasi. Toleransi frekuensi 47-63Hz mencakup sistem listrik 50Hz dan 60Hz, sementara waktu tahan >16ms memastikan operasi yang stabil melalui gangguan daya singkat.
Desain Rangka Terbuka
Konstruksi rangka terbuka memungkinkan integrasi yang mudah ke dalam sasis peralatan. Lubang pemasangan M3 standar (pola 60 × 120 mm) dan konektor blok terminal Molex standar industri memastikan pemasangan dan perawatan yang mudah.
Sertifikasi & Kepatuhan
Sertifikasi keamanan UL, CSA, dan VDE, ditambah kepatuhan EMI FCC Kelas B dan VDE Vfg 243/1991, menjadikan catu daya ini cocok untuk peralatan yang ditujukan untuk pasar Amerika Utara, Kanada, dan Eropa.
Pertanyaan yang Sering Diajukan
Bisakah SNP-9034 digunakan pada pasokan listrik 115VAC dan 230VAC?
Ya. Rentang masukan universal (90VAC hingga 260VAC) memungkinkan operasi pada tegangan listrik standar apa pun di seluruh dunia tanpa perubahan perangkat keras atau konfigurasi.
Apa itu perlindungan tegangan berlebih crowbar?
Perlindungan crowbar mempersingkat keluaran yang terpengaruh ketika tegangan melebihi ambang batas aman, melindungi sirkuit hilir. Fitur keamanan ini aktif selama kesalahan internal dan memerlukan siklus daya untuk mengatur ulang.
Bisakah rel keluaran dimuat secara independen?
Setiap rel dapat beroperasi dari beban 0A tanpa persyaratan minimum yang wajib. Peringkat arus puncak memberikan ruang untuk lonjakan arus saat startup dan lonjakan beban transien.
Apakah konektor mudah dicari untuk penggantian?
Ya. Konektor masukan AC (Molex 5277-2) dan keluaran DC (Molex 5273-x) menggunakan blok terminal standar industri dengan ketersediaan luas dan padanan yang kompatibel.
Apakah ini cocok untuk panel kontrol PLC?
Ya. Ketika dipasang di selungkup yang dibumikan dengan benar dengan akses terbatas ke bagian yang bertegangan, SNP-9034 memenuhi persyaratan untuk panel kontrol industri dan sasis peralatan.
