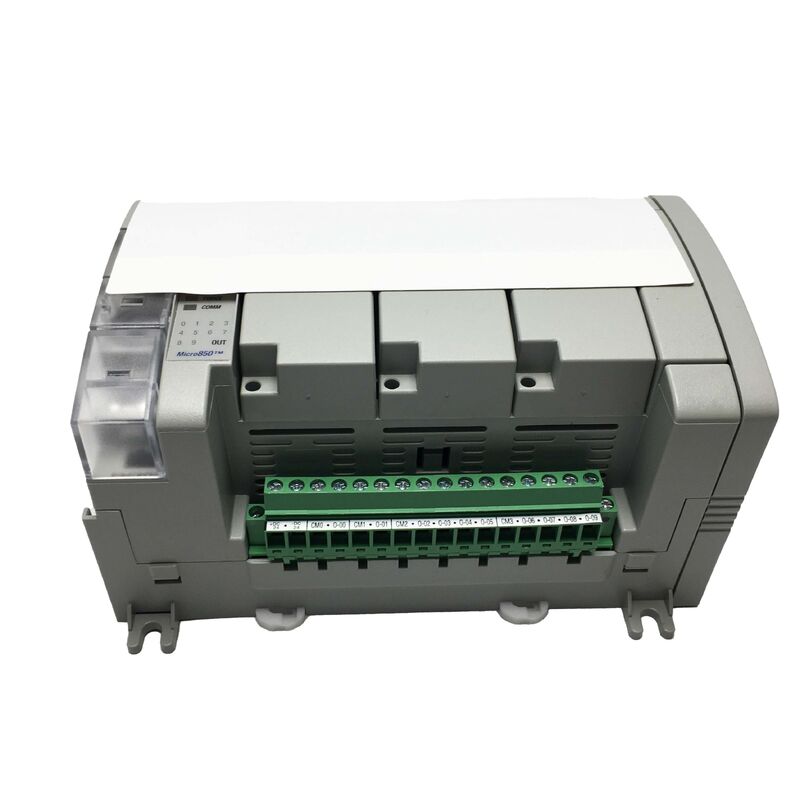

Allen-Bradley 2080-L50E-24QWB Micro850 EtherNet/IP Controller
Allen-Bradley 2080-L50E-24QWB adalah pengontrol terprogram Micro850 EtherNet/IP 24 titik yang menampilkan 14 input digital dengan rating 24V DC atau AC, dan 10 titik output relai. Konfigurasi QWB ini memberikan keuntungan yang berbeda untuk aplikasi peralihan beban campuran tegangan dan AC di mana output transistor akan memerlukan relai antarmuka tambahan.
Tinjauan Pengontrol
Pengontrol Micro850 ini menempati posisi menengah dalam keluarga Micro800, menampilkan port Ethernet 10/100Base-T bawaan, port serial RS232/485 non-terisolasi, dan port pemrograman USB. Ini mendukung hingga empat modul I/O ekspansi seri 2085 dan menyertakan tiga slot plug-in untuk modul fungsi khusus, menjadikannya ideal untuk aplikasi yang membutuhkan kemampuan ekspansi di masa mendatang.
Spesifikasi Utama
| Parameter |
Nilai |
| Input Digital |
14 × 24V DC/AC |
| Output Digital |
10 × Relai |
| Catu Daya |
24V DC |
| Saluran HSC |
Hingga 4 |
| Memori Program |
10K langkah program |
| Memori Data |
20 KB |
| Ethernet |
10/100Base-T (EtherNet/IP, Modbus TCP/IP) |
| Port Serial |
RS232/485 (non-terisolasi) |
| USB |
Port pemrograman |
| Slot Plug-In |
3 |
| I/O Ekspansi |
Hingga 4 modul |
| Total I/O Maks |
Hingga 132 titik digital (dengan ekspansi) |
Keunggulan Output Relai
10 output relai menyediakan kontak bebas potensial yang terisolasi secara elektrik dari sirkuit catu daya pengontrol. Hal ini memungkinkan peralihan beban AC atau DC tanpa khawatir tentang polaritas atau berbagi kembali umum, menjadikannya ideal untuk aplikasi dengan persyaratan tegangan campuran atau beban tugas pilot induktif.
Kemampuan Input AC/DC Ganda
14 input menerima 24V DC dan AC secara langsung, menghilangkan kebutuhan akan relai pengondisian sinyal tambahan dalam aplikasi retrofit dengan kabel lapangan AC yang ada. Empat input dapat dikonfigurasi sebagai saluran pencacah berkecepatan tinggi untuk umpan balik encoder, input pulsa pengukur aliran, dan aplikasi pengukuran frekuensi.
Konektivitas Jaringan
Port Ethernet tertanam mendukung EtherNet/IP untuk integrasi ekosistem Allen-Bradley dan Modbus TCP/IP untuk komunikasi dengan perangkat pihak ketiga. Pengontrol dapat berkomunikasi dengan hingga 8 node Ethernet secara bersamaan, mencakup persyaratan mesin mandiri atau sel produksi kecil yang umum.
Kemampuan Ekspansi
Pengontrol berkembang melalui tiga slot plug-in untuk modul fungsi khusus dan empat slot modul ekspansi untuk penambahan titik I/O massal. Arsitektur ekspansi ganda ini mendukung hingga 132 titik I/O digital sambil mempertahankan fleksibilitas untuk aplikasi kontrol analog, suhu, dan gerakan.
Pemrograman & Perangkat Lunak
Pemrograman dilakukan menggunakan perangkat lunak Connected Components Workbench (CCW) Rockwell Automation, yang mendukung semua bahasa IEC 61131-3 termasuk diagram tangga, diagram blok fungsi, teks terstruktur, dan diagram urutan fungsi tanpa persyaratan lisensi tambahan.
Pertanyaan yang Sering Diajukan
Apa perbedaan antara 2080-L50E-24QWB dan 2080-L50E-24QBB?
Kedua pengontrol identik dalam kemampuan komunikasi, ekspansi, dan pemrosesan. QWB memiliki 10 output relai untuk peralihan AC/DC, sedangkan QBB memiliki 10 output sinking transistor hanya untuk beban 24V DC. Pilih QWB untuk aplikasi tegangan campuran dan QBB untuk peralihan DC yang lebih cepat.
Berapa total titik I/O yang dapat didukung oleh pengontrol dengan ekspansi?
Dimulai dari 24 titik onboard, penambahan empat modul ekspansi seri 2085 32 titik mencapai sekitar 132 titik I/O digital. Tiga slot plug-in menambahkan modul fungsi khusus tanpa menggunakan slot ekspansi.
Perangkat lunak apa yang diperlukan untuk pemrograman?
Connected Components Workbench (CCW) adalah perangkat lunak gratis Rockwell Automation yang mendukung semua bahasa pemrograman IEC 61131-3 dan menyertakan mode simulasi untuk pengujian offline.
Bisakah pengontrol berkomunikasi dengan perangkat Modbus?
Ya, port Ethernet mendukung Modbus TCP/IP dan port serial RS232/485 mendukung Modbus RTU, menjadikannya cocok untuk aplikasi yang memerlukan komunikasi dengan perangkat lapangan Modbus lama.
Apa arti ambang batas input bawah 14V dalam praktik?
Ambang batas minimum 14V memastikan pengenalan input yang andal dalam sistem dengan penurunan tegangan atau jalur kabel yang panjang. Catu daya nominal 24V yang turun menjadi 18V masih akan menghasilkan logika 1 yang valid, memberikan margin yang nyaman untuk kondisi catu daya dunia nyata.
