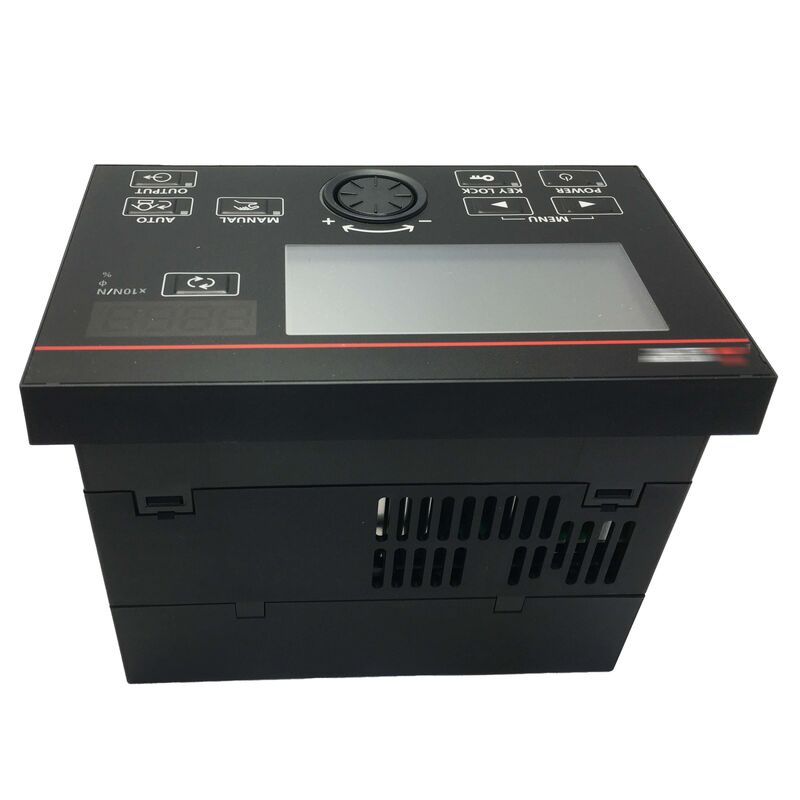

LE7-40GU-L Pengontrol Tegangan Baru LE740GUL

Mitsubishi Electric LE7-40GU-L adalah pengontrol tegangan khusus yang dirancang untuk mempertahankan tegangan yang tepat dan konstan pada material strip kontinu seperti kertas, film, foil, tekstil, kawat, atau lembaran logam saat bergerak melalui mesin pemrosesan dengan kecepatan bervariasi.

Regulator loop tertutup ini mengotomatiskan kontrol tegangan web yang kritis, menghilangkan kebutuhan akan intervensi operator yang konstan dan memastikan penanganan material yang konsisten yang tidak dapat dicapai oleh penyesuaian manual.

Sebagai penerus seri LE-40MT dan LE-30CT Mitsubishi, LE7-40GU-L memiliki kompatibilitas fisik langsung untuk pemasangan kembali yang mudah sambil memperkenalkan peningkatan signifikan termasuk panel sentuh LCD 3,8 inci dengan dukungan multibahasa (Inggris, Jepang, Cina Sederhana).

LE7-40GU-L beradaptasi dengan tiga posisi mesin yang berbeda dengan strategi kontrol khusus:

• Pembukaan gulungan (reel pembayaran): Mengkompensasi penurunan diameter reel dengan menyesuaikan torsi rem untuk mempertahankan tegangan konstan dari diameter penuh ke inti
• Poros perantara: Mengontrol tegangan di zona pemrosesan menggunakan motor servo dalam mode torsi untuk memisahkan variasi tegangan antara bagian yang berdekatan
• Penggulungan: Secara progresif menyesuaikan torsi motor penggulungan seiring bertambahnya diameter gulungan untuk mempertahankan tegangan web konstan selama siklus penggulungan lengkap

Setiap zona tegangan memerlukan pengontrol terpisah, dengan beberapa unit yang di-jaringan melalui CC-Link atau Ethernet untuk kontrol terkoordinasi dalam sistem yang kompleks.

LE7-40GU-L mengintegrasikan penguat daya langsung ke dalam rumah pengontrol, menghilangkan kebutuhan akan modul penguat terpisah dalam sistem DC 24V. Integrasi yang ringkas ini mengurangi ruang panel, menyederhanakan pengkabelan, dan meminimalkan kebutuhan suku cadang.

Untuk sistem pneumatik, pengontrol menyediakan sinyal kontrol 4-20mA ke regulator elektro-pneumatik, sementara aplikasi motor servo menggunakan output tegangan perintah torsi ke input referensi penguat servo.

Dengan unit perhitungan diameter reel LE7-DCA opsional, pengontrol mendukung:

• Kontrol loop terbuka: Menghitung torsi aktuator berdasarkan setpoint tegangan, diameter reel, dan kecepatan saluran tanpa umpan balik detektor tegangan
• Kontrol komposit umpan maju/umpan balik: Menggabungkan perhitungan loop terbuka antisipatif dengan koreksi umpan balik yang akurat untuk respons yang unggul terhadap perubahan kondisi

Pengontrol dirancang untuk bekerja dengan detektor tegangan seri LX7-F, LX-TD, dan LX-TD-928 dari Mitsubishi Electric. Detektor pihak ketiga dengan rentang sinyal output yang kompatibel dapat digunakan dengan verifikasi tingkat sinyal yang cermat.

Ya, pengontrol secara native mendukung komunikasi CC-Link IE Field Network Basic melalui perangkat keras Ethernet standar, beroperasi sebagai stasiun budak untuk memantau nilai tegangan, membaca status, dan mengontrol setpoint.

Setelah mendeteksi kehilangan sinyal, pengontrol beralih ke mode operasi aman yang dikonfigurasi, menghasilkan indikasi alarm, dan dapat memicu penghentian darurat jika diperlukan untuk perlindungan mesin.

LE7-40GU-L menggunakan terminal pegas penjepit alih-alih terminal sekrup dan menyediakan output transistor alih-alih kontak rel, yang memerlukan adaptasi pengkabelan sirkuit eksternal selama penggantian.

Tidak, setiap LE7-40GU-L mengontrol satu zona tegangan. Mesin dengan beberapa zona memerlukan pengontrol terpisah yang di-jaringan untuk operasi terkoordinasi.
