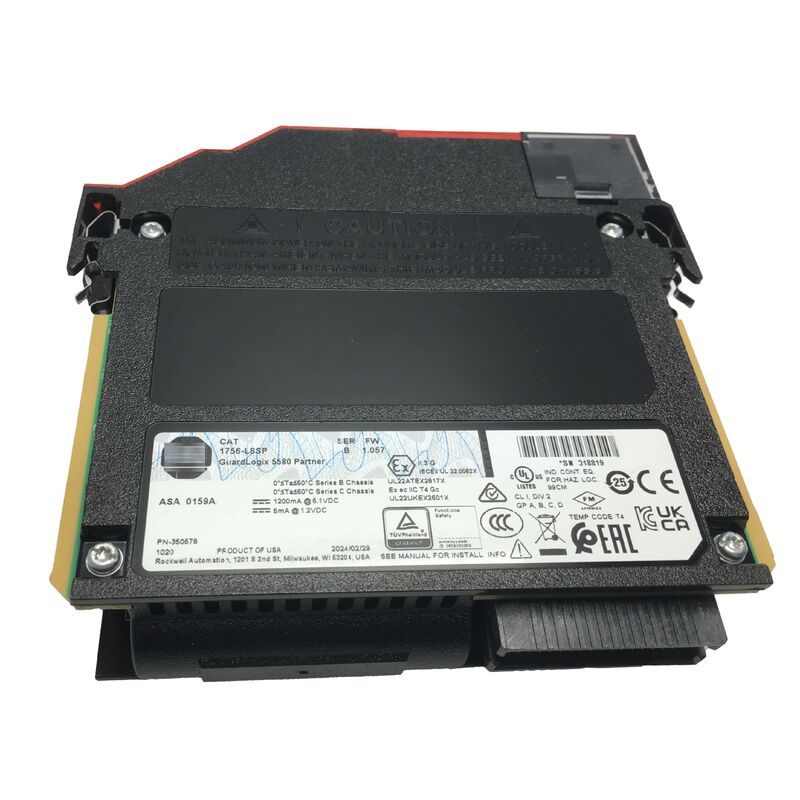

1756-L8SP AB GuardLogix5580 Partner Safety Controller Plc 1756L8SP Baru disegel
Allen-Bradley 1756-L8SP. GuardLogix 5580 Pengontrol Mitra Keamanan
Nomor katalog:1756-L8SP
Produsen:Rockwell Automation / Allen-Bradley
Keluarga produk:GuardLogix 5580 / ControlLogix
Jenis pengontrol:Mitra Keamanan (Co-processor untuk SIL 3 / PLe)
Chassis:ControlLogix Seri C
Lapisan:Buka
Tampilan:Ya, aku tahu.
Peringkat Keamanan:SIL 3 / PLe / Kategori 4
Gambaran umum
1756-L8SP adalah GuardLogix 5580 Safety Partner Controller sebuah modul co-processor khusus yang membentuk bagian kedua dari sistem keamanan GuardLogix 5580 yang lengkap.Tidak bisa menjalankan logika secara independen..
Its role is to work alongside a paired primary GuardLogix 5580 controller (such as the 1756-L81ES through 1756-L85ES) to provide the redundant safety execution channel required for SIL 3 and Performance Level e (PLe) rated safety systems.
Dalam arsitektur GuardLogix 5580, logika keamanan dijalankan pada pengontrol utama dan mitra keamanan secara bersamaan.Mitra keselamatan secara terus menerus membandingkan hasilnya dengan hasil dari penelitian utama.. Jika ada ketidaksepakatan jika kedua prosesor mencapai kesimpulan yang berbeda dari data keamanan yang sama maka mitra memicu kesalahan keamanan yang membawa sistem ke keadaan aman.Model eksekusi redundan 1oo2 (satu dari dua) ini adalah dasar dari arsitektur keamanan SIL 3 / PLe.
1756-L8SP dipasang di slot tepat di sebelah kanan pengontrol utama yang dipasangkan di setiap sasis ControlLogix Series C.Hal ini dikonfigurasi dan diprogram sebagai bagian dari proyek Designer Studio 5000 Logix yang sama sebagai pengontrol utama tidak ada alat pemrograman terpisah atau proyek untuk mitra keamananProgram keamanan muncul di proyek Studio 5000 bersama dengan tugas standar, dengan tugas keamanan secara otomatis didistribusikan di kedua prosesor.
Spesifikasi Utama
| Parameter |
Nilai |
| Nomor katalog |
1756-L8SP |
| Produsen |
Rockwell Automation / Allen-Bradley |
| Keluarga produk |
GuardLogix 5580 |
| Jenis pengontrol |
Mitra Keamanan (co-processor, tidak mandiri) |
| Peringkat Keamanan |
SIL 3 / PLe / Kategori 4 |
| Kompatibilitas Sasis |
ControlLogix Seri C (1756-A4, -A7, -A10, -A13, -A17) |
| Posisi slot |
Segera ke kanan pengontrol utama yang dipasangkan |
| Mengambil Daya |
5 mA @ 1.2V DC; 1.2 A @ 5.1V DC |
| Pembuangan Kekuatan |
3.5 W |
| Dissipasi Termal |
110,9 BTU/jam |
| Suhu operasi |
0 - 60°C (32 - 140°F) |
| Pengangkutan |
Buka |
| Tampilan |
Ya, aku tahu. |
| Sertifikasi |
CE, CSA, CUL, KC, NRTL, RCM, UL |
| Berat badan |
sekitar 0,43 kg (0,94 lbs) |
Arsitektur Keamanan GuardLogix
Rockwell Automation's GuardLogix system is described as the only true integrated safety controller — a system that executes both safety-rated and standard automation logic from a single software environmentIni adalah perbedaan yang asli.
Arsitektur keamanan tradisional membutuhkan pengontrol keamanan yang terpisah dan khusus dan alat pemrograman keamanan khusus di samping PLC standar. GuardLogix menghilangkan duplikasi ini.
Kontroler GuardLogix 5580 utama menangani tugas otomatisasi standar (gerakan, proses, I / O diskrit) dan pelaksanaan tugas keamanan di partisi memori yang dinilai aman.1756-L8SP berfungsi sebagai saluran verifikasi independen untuk partisi keamanan.
Ketika pengontrol utama menyelesaikan eksekusi tugas keamanan, mitra keamanan memverifikasi hasilnya..Setiap ketidakcocokan menunjukkan potensi kesalahan dan menghasilkan transisi terkontrol ke keadaan aman.
Arsitektur berpasangan ini memenuhi persyaratan IEC 61508 dan ISO 13849-1 untuk aplikasi SIL 3 dan PLe masing-masing.dengan ukuran memori keamanan yang ditentukan oleh model pengontrol utama tertentu yang digunakan.
Instalasi dan Konfigurasi
1756-L8SP menempati slot sasis tunggal. pengendali utama yang dipasangkan menempati slot sebelah kiri. bersama-sama mereka menempati dua slot.
Mitra keamanan tidak dapat dipasang di posisi lain yang relatif terhadap yang utama hubungan slot fisik adalah bagian dari arsitektur perangkat keras.
Konfigurasi 1756-L8SP ditangani secara otomatis dalam Studio 5000 Logix Designer ketika proyek pengontrol GuardLogix utama dibuat.Mitra keamanan ditambahkan ke pohon I/O proyek, firmwarenya harus sesuai dengan versi firmware pengontrol utama, dan tanda tangan keamanan harus identik pada keduanya.Persyaratan ini diverifikasi secara otomatis selama unduhan proyek dan divalidasi pada saat runtime.
Tombol reset perangkat keras khusus pada panel depan 1756-L8SP memungkinkan mitra keamanan untuk diatur kembali selama urutan power-up atau restart tanpa mengganggu pengontrol utama.Hal ini penting dalam skenario peluncuran di mana tugas keamanan berulang kali diperlukanTombol tidak memiliki efek selama operasi normal, mencegah reset yang tidak disengaja.
Pertimbangan Desain Sistem Keamanan
Dalam aplikasi SIL 3, setiap pengontrol GuardLogix 5580 membutuhkan persis satu mitra keamanan 1756-L8SP.Modul mitra adalah elemen perangkat keras wajib. Kontroler GuardLogix utama yang berjalan tanpa pasangannya terbatas pada kemampuan SIL 2.Mitra keamanan adalah yang mengangkat sistem ke SIL 3.
Ketika merancang sistem keamanan menggunakan 1756-L8SP, dokumentasi fungsi keamanan harus memperhitungkan kompatibilitas firmware mitra keamanan, pengaturan slot sasis,alokasi memori keamanan pada pengontrol utama, dan kontribusi waktu reaksi keamanan dari pasangan pengontrol.Semua parameter ini ditetapkan dalam dokumentasi validasi keamanan yang diminta oleh IEC 61508 dan ISO 13849-1 untuk fungsi keamanan aplikasi.
Pertanyaan yang Sering Diajukan
T1: Dapatkah 1756-L8SP digunakan dengan pengontrol utama GuardLogix 5580, atau hanya model tertentu?
1756-L8SP kompatibel dengan semua pengontrol utama GuardLogix 5580 (1756-L81ES hingga 1756-L85ES).Versi firmware harus cocok antara utama dan mitra keamanan ini diberlakukan selama unduh proyekMemori keamanan yang tersedia untuk tugas keamanan adalah fungsi dari model pengontrol utama, bukan mitra keamanan. 1756-L8SP sendiri tidak mengandung memori yang dapat diakses pengguna;itu menggunakan memori keamanan yang dialokasikan oleh utama.
T2: Apa yang terjadi jika 1756-L8SP dikeluarkan dari sasis saat sistem berjalan?
Menghilangkan mitra keselamatan dari sasis saat sistem berjalan langsung memicu kesalahan keamanan besar.Kontroler GuardLogix utama mendeteksi hilangnya komunikasi mitra keamanan dan tidak dapat melanjutkan menjalankan logika keamanan tanpa saluran verifikasi kedua. Ini adalah perilaku yang benar dan diharapkan - arsitektur keamanan membutuhkan kedua prosesor untuk operasi SIL 3.
T3: Mitra keamanan menunjukkan LED status kuning.
LED status kuning pada 1756-L8SP biasanya menunjukkan bahwa modul sedang berjalan tetapi belum disinkronkan dengan pengontrol utamanya, atau bahwa itu berada dalam keadaan kesalahan non-kritis.Hal ini dapat terjadi selama komisi awal ketika versi firmware belum cocok, atau setelah unduh proyek ketika tanda tangan keamanan sedang didirikan kembali. Periksa diagnostik pengontrol di Studio 5000 untuk kode kesalahan tertentu. Jika modul baru diinstal,mengkonfirmasi kompatibilitas firmware dan menyelesaikan urutan verifikasi unduhan dan tanda tangan keamanan.
T4: Apakah 1756-L8SP mempengaruhi pelaksanaan tugas standar (non-keamanan) pengendali utama?
Tidak. 1756-L8SP hanya berinteraksi dengan partisi tugas keamanan dari pengontrol utama. tugas standar dan gerakan dijalankan pada pengontrol utama independen dari mitra keamanan.Mitra keamanan memverifikasi pelaksanaan tugas keamanan tanpa mengganggu siklus pemindaian tugas standar. Ini adalah manfaat utama dari arsitektur GuardLogix terintegrasi - keamanan dan kontrol standar hidup berdampingan dalam perangkat keras yang sama tanpa dampak kinerja pada keduanya.
T5: Apakah 1756-L8SP kompatibel ke belakang dengan aplikasi GuardLogix 5570 (1756-L7SP)?
No. 1756-L8SP adalah mitra keamanan untuk keluarga GuardLogix 5580 dan tidak kompatibel ke belakang dengan sistem GuardLogix 5570, yang menggunakan 1756-L7SP sebagai mitra keamanan mereka.Kedua keluarga memiliki arsitektur yang berbeda, platform firmware, dan persyaratan sasis.Migrasi dari sistem keamanan berbasis 5570 ke sistem berbasis 5580 membutuhkan migrasi aplikasi penuh di Studio 5000 dan validasi kembali fungsi keamanan.
