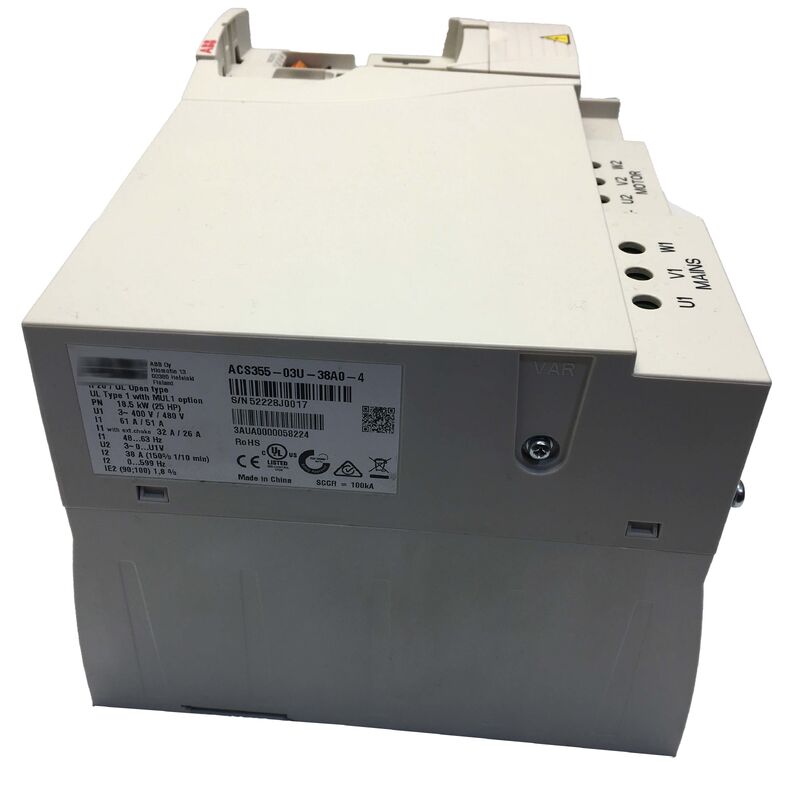

ACS355-03U-38A0-4 Konverter Frekuensi ABB Asli Baru ACS35503U38A04
ACS355-03U-38A0-4 | Penggerak Mesin ABB ACS355 25HP 480V
Bingkai 38A / R4 / Vektor Loop Terbuka / Torsi Aman Mati / IP20
- Rentang Frekuensi:48-63Hz
- Suhu Sekitar:-10 hingga +50°C
- Kelembaban:0-95% non-kondensasi
- Dimensi (T × L × D):9,61 × 10,24 × 6,65 inci
- Berat:9,7 pon
ACS355 — Penggerak Mesin ABB untuk Aplikasi Industri yang Menuntut
ACS355 adalah penggerak mikro tingkat atas ABB untuk mesin industri. ACS355-03U-38A0-4 mencakup rating 25HP / 18,5kW dalam rangka R4 kompak pada 480V — melayani kisaran output 0,37 hingga 22kW dari keluarga ACS355.
Domain aplikasi utamanya meliputi penanganan material, pemrosesan makanan dan minuman, serta pemrosesan karet, plastik, dan kayu. Ini adalah lingkungan yang menuntut yang memerlukan kontrol motor yang andal, konektivitas yang fleksibel, dan commissioning yang cepat — semuanya merupakan karakteristik yang menentukan dari seri ACS355.
Spesifikasi Utama
| Parameter |
Nilai |
| Peringkat |
25 HP / 18,5kW |
| Arus Keluaran |
38A |
| Tegangan Masukan |
380-480V AC, 3 fase |
| Bingkai |
R4 |
| Lampiran |
Tipe Terbuka IP20 / UL |
| Kontrol Motorik |
Vektor Loop Terbuka (Vektor Tanpa Sensor) |
| Kelebihan muatan |
150% tugas berat |
| Pengereman |
Injeksi DC + Transistor Pengereman Dinamis |
| Torsi Aman Mati |
Standar (STO) |
| Masukan Digital |
5 |
| Masukan Analog |
2 |
| Keluaran |
1 relai, 1 digital, 1 analog |
| Efisiensi |
IE2 |
Kontrol Motor — Vektor Loop Terbuka (Vektor Tanpa Sensor)
ACS355-03U-38A0-4 mengimplementasikan kontrol vektor loop terbuka — algoritma vektor tanpa sensor ABB yang memberikan pengaturan kecepatan dan torsi yang akurat tanpa encoder motor.
Kontrol vektor loop terbuka menghitung fluks dan torsi motor menggunakan model matematika motor — beradaptasi dengan kondisi pengoperasian motor sebenarnya secara real-time. Hasilnya adalah performa yang jauh melampaui kontrol V/Hz dasar:
- Pengaturan kecepatan:Pengaturan kecepatan yang ketat pada beban rendah dan selama transien beban — mempertahankan kecepatan yang disetel meskipun beban motor berubah secara tiba-tiba.
- Torsi kecepatan rendah:Pengiriman torsi tinggi pada kecepatan rendah tanpa umpan balik encoder — memungkinkan start yang mulus di bawah beban dan pengoperasian kecepatan rendah yang terkontrol.
- Kompatibilitas motorik:Bekerja dengan motor induksi standar tanpa perangkat keras tambahan (tanpa encoder, tanpa tachometer).
Skenario Aplikasi
Peningkatan penggerak konveyor:Konveyor penanganan material ditingkatkan dari motor berkecepatan tetap menjadi kontrol kecepatan variabel. ACS355-03U-38A0-4 menyediakan kontrol frekuensi variabel 25HP dengan akselerasi dan deselerasi yang mulus — menghilangkan selip sabuk dan guncangan mekanis saat start.
Penggerak mesin pengolah makanan:Mesin pengolah makanan dan minuman memerlukan kontrol motor kecepatan variabel dengan tingkat higienis. Rangka R4 kompak ACS355-03U-38A0-4 cocok dengan kabinet kontrol alat berat sekaligus memberikan kinerja kontrol motor yang diperlukan.
Pertanyaan yang Sering Diajukan
Q1: Apa perbedaan antara peringkat Tugas Normal (ND) dan Tugas Berat (HD) untuk ACS355-03U-38A0-4?
ACS355-03U-38A0-4 memiliki rating 25HP / 38A dalam konfigurasi Tugas Berat (kelebihan beban 150% selama 1 menit). Dalam layanan Tugas Normal (kelebihan beban 110%), perangkat keras yang sama mungkin mendukung peringkat daya kontinu yang sedikit lebih tinggi. Untuk aplikasi dengan tuntutan kelebihan beban siklik yang tinggi — seperti konveyor yang sering dinyalakan saat ada beban — peringkat HD 150% menegaskan kesesuaian drive tersebut.
Q2: Apakah filter EMC perlu dihubungkan untuk pemasangan yang sesuai dengan CE?
ACS355-03U-38A0-4 dikirimkan dengan filter EMC internal terputus. Untuk kepatuhan penandaan CE di lingkungan yang memerlukan batas emisi yang dilakukan (EN 61800-3 Kategori C2 atau C3), filter EMC harus dihubungkan melalui tautan filter EMC internal. Ini adalah sambungan sekrup sederhana di dalam drive — lihat manual perangkat keras ACS355 untuk titik sambungan spesifik.
Q3: Opsi fieldbus apa yang kompatibel dengan ACS355-03U-38A0-4?
ACS355 mendukung berbagai protokol fieldbus melalui modul opsi plug-in. Adaptor yang tersedia mencakup PROFIBUS-DP, PROFINET, EtherNet/IP, Modbus TCP, CANopen, DeviceNet, dan lainnya — semuanya melalui slot opsi drive. Kode adaptor spesifik ditambahkan ke nomor komponen dasar (misalnya, +K454 untuk PROFIBUS, +K475 untuk Ethernet/IP+Modbus TCP+PROFINET).
Q4: Makro aplikasi apa yang dimuat sebelumnya di ACS355-03U-38A0-4?
ACS355 mencakup beberapa makro aplikasi: Standar ABB (operasi VFD tujuan umum), Tangan/Otomatis (pengalihan kendali lokal/jarak jauh), Kontrol PID (umpan balik proses dengan pengontrol PID terintegrasi), Kontrol Torsi, dan Kontrol Sequential. Makro ini melakukan pra-konfigurasi parameter drive untuk mode kontrol tertentu — mengurangi waktu commissioning dari jam ke menit untuk aplikasi standar.
Q5: Berapa panjang kabel maksimum antara drive dan motor?
Batasan panjang kabel bergantung pada jenis kabel motor, pengaturan frekuensi switching penggerak, dan apakah reaktor keluaran atau filter du/dt digunakan. Untuk kabel motor berpelindung standar tanpa penyaringan tambahan, ABB menentukan panjang kabel maksimum dalam manual perangkat keras ACS355 — biasanya 100m untuk aplikasi standar. Kabel yang lebih panjang atau peralihan frekuensi tinggi mungkin memerlukan reaktor keluaran untuk membatasi tekanan du/dt pada insulasi motor.
