R33B | Unit Basis Utama Seri Mitsubishi MELSEC iQ-R — Backplane 3-Slot / Pemasangan di Permukaan / Rak PLC

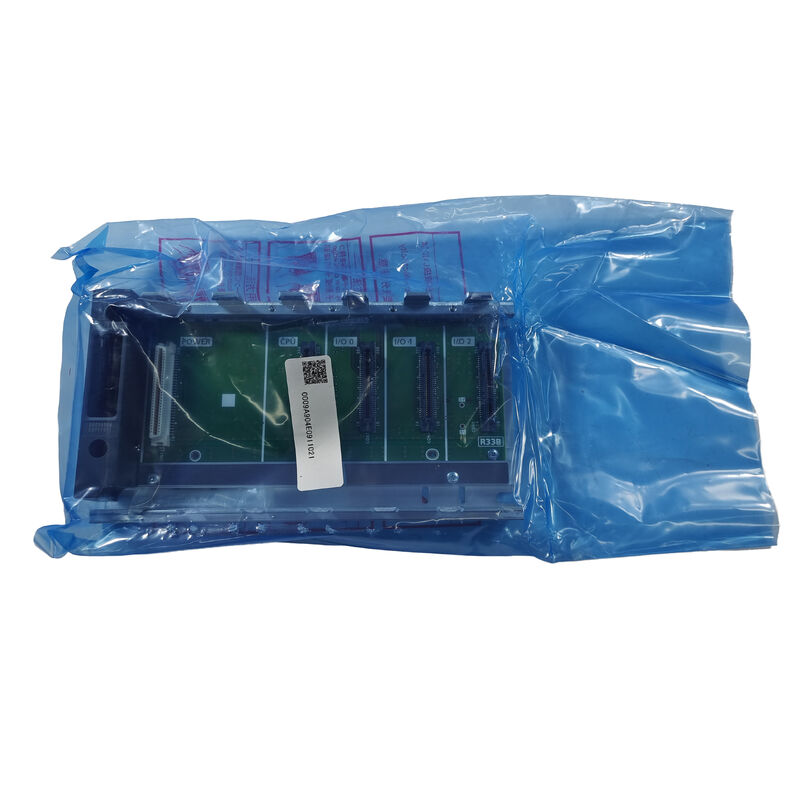

Unit Basis Utama R33B — Bidang Belakang untuk Sistem MELSEC iQ-R yang Ringkas

R33B adalah unit dasar utama 3 slot Mitsubishi Electric untuk platform PLC seri MELSEC iQ-R — sasis bidang belakang yang secara fisik menampung dan menghubungkan modul CPU, modul catu daya, dan modul I/O atau fungsi dalam konfigurasi pengontrol yang ringkas. Sebagai "unit dasar utama", R33B mengakomodasi modul CPU secara langsung, membedakannya dari unit dasar ekstensi yang terhubung ke basis utama yang sudah ada untuk menambah kapasitas modul.

Pada 3 slot, R33B melayani tingkat konfigurasi standar terkecil dalam rangkaian unit dasar MELSEC iQ-R — sesuai untuk pengontrol mesin ringkas dan aplikasi yang jumlah total modulnya (CPU, catu daya, dan sejumlah kecil I/O atau modul fungsi) sesuai dengan jumlah slot minimal ini.

Informasi Produk Utama

Fungsi Unit Basis Utama — Daya, Data, dan Pemasangan Fisik

Backplane R33B menjalankan tiga fungsi terintegrasi untuk modul yang terpasang di dalamnya:

Distribusi daya modul:Bidang belakang mendistribusikan daya dari modul catu daya yang terpasang ke setiap slot modul — sehingga menghilangkan kebutuhan akan kabel daya modul individual.

Bus sistem berkecepatan tinggi:Backplane MELSEC iQ-R membawa bus sistem berkecepatan tinggi yang menghubungkan CPU ke setiap I/O dan modul fungsi — arsitektur bus pada platform iQ-R secara signifikan lebih cepat dibandingkan platform lama MELSEC yang berhasil, mendukung persyaratan waktu pemindaian yang menuntut pada kontrol gerakan modern dan aplikasi I/O berkecepatan tinggi.

Retensi modul fisik:Bidang belakang menyediakan rel pemasangan mekanis dan struktur pemandu modul yang menahan setiap modul terpasang dengan aman pada posisinya, dengan klip penahan modul dan rel DIN atau titik pemasangan panel untuk perakitan lengkap.

Aplikasi

Pengontrol mesin kompak:Peralatan mesin kecil hingga menengah, peralatan pengemasan, dan sistem penanganan material di mana logika kontrol dan persyaratan I/O sesuai dengan konfigurasi CPU/catu daya/I/O 3 slot.

Sistem arsitektur I/O terdistribusi:Aplikasi yang menggunakan CPU MELSEC iQ-R terutama sebagai master jaringan dengan sebagian besar I/O didistribusikan ke stasiun jarak jauh melalui jaringan — R33B 3-slot menampung CPU dan I/O lokal minimal sementara sebagian besar I/O berada di lokasi terpencil.

Pengontrol peralatan yang dipasang di selip:Peralatan OEM tergelincir dan unit proses modular dengan sistem kontrol mandiri dengan ruang panel terbatas dan jumlah I/O aplikasi sederhana.

Sistem percontohan dan pengujian:Tempat pengujian rekayasa, kontrol mesin prototipe, dan sistem otomasi laboratorium menggunakan konfigurasi minimal MELSEC iQ-R selama pengembangan sebelum ditingkatkan ke sistem produksi.

Pertanyaan Umum

Q1: Apa perbedaan antara "unit dasar utama" dan "unit dasar ekstensi" pada seri MELSEC iQ-R?

Unit dasar utama (seperti R33B) adalah bagian belakang yang secara langsung menampung modul CPU — ini adalah rak dasar dalam sistem MELSEC iQ-R mana pun. Unit dasar ekstensi terhubung ke unit dasar utama (melalui kabel ekstensi) untuk menambahkan slot modul lebih lanjut ketika jumlah slot unit dasar utama tidak mencukupi untuk total kebutuhan modul aplikasi. Setiap sistem MELSEC iQ-R memerlukan tepat satu unit dasar utama; unit dasar ekstensi ditambahkan sesuai kebutuhan.

Q2: Dapatkah R33B diperluas dengan unit dasar ekstensi jika diperlukan lebih dari 3 slot?

Ya — platform MELSEC iQ-R mendukung penyambungan unit dasar ekstensi ke unit dasar utama melalui bus ekstensi sistem, meningkatkan total kapasitas modul melebihi jumlah slot unit dasar utama itu sendiri. Konfirmasikan jumlah maksimum tahapan ekstensi dan jumlah total modul yang didukung oleh model CPU spesifik yang dipasang di R33B, karena kelas kinerja CPU menentukan ukuran konfigurasi sistem maksimum.

Q3: Apakah R33B menyertakan modul catu daya, atau dibeli secara terpisah?

Unit dasar R33B sendiri hanyalah bagian belakang — modul catu daya adalah komponen terpisah yang dipasang ke salah satu slot unit dasar (atau, untuk model CPU dengan catu daya terintegrasi, persyaratan ini dapat dihilangkan). Konfirmasikan persyaratan catu daya dari spesifikasi modul CPU tertentu, karena beberapa jenis CPU MELSEC iQ-R menyertakan fungsionalitas catu daya terintegrasi yang mengubah alokasi slot yang tersedia.

Q4: Modul CPU apa yang kompatibel dengan unit dasar R33B?

R33B dirancang untuk rangkaian modul CPU seri MELSEC iQ-R — termasuk CPU proses seri R, CPU gerak, dan CPU standar yang dapat diprogram yang berbagi antarmuka backplane platform iQ-R dan protokol bus sistem. Konfirmasikan kompatibilitas model CPU tertentu dan persyaratan versi firmware apa pun dari dokumentasi konfigurasi sistem MELSEC iQ-R Mitsubishi Electric untuk kelas kinerja CPU yang diperlukan aplikasi.
