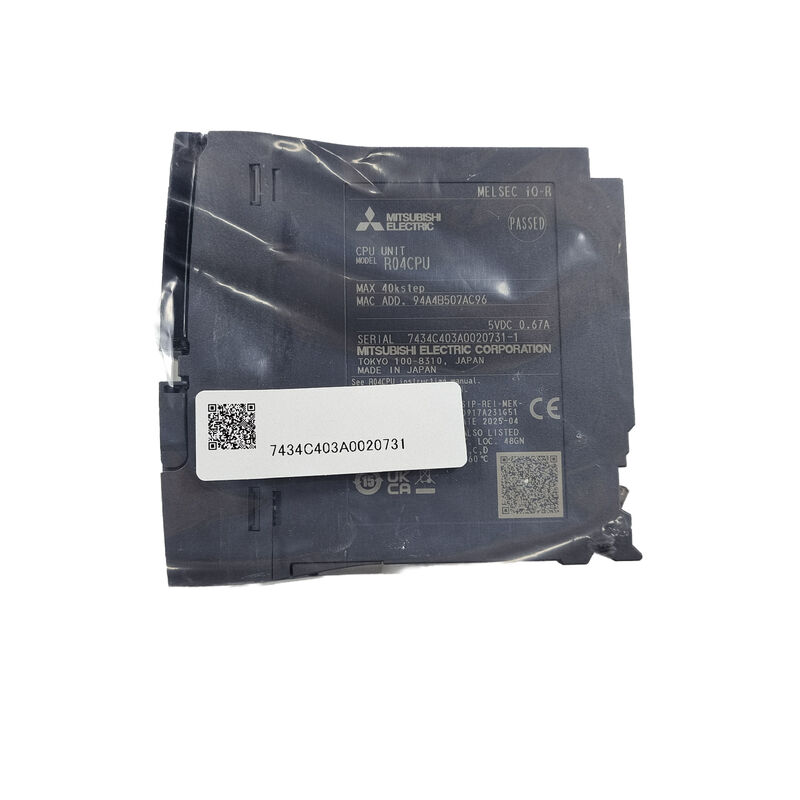

Modul CPU PLC Mitsubishi R04CPU MELSEC iQ-R
Kontrol dan Eksekusi Mesin
Mitsubishi R04CPU adalah CPU PLC MELSEC iQ-R dengan kapasitas program 40K langkah. Modul ini menggunakan operasi siklik program tersimpan dan memproses instruksi LD dalam 0,98 ns. Tipe eksekusi awal, scan, scan tetap, event, dan standby mendukung berbagai tugas kontrol.
I/O beroperasi dalam mode refresh. Akses langsung juga tersedia melalui pengalamatan DX dan DY.
Spesifikasi Memori dan Kinerja
| Parameter |
Spesifikasi |
| Kapasitas program |
40K langkah |
| Memori program |
160K byte |
| Memori perangkat/label |
400K byte |
| Memori data |
2M byte |
| Memori buffer CPU |
1072K byte, setara dengan 536K kata |
| Area komunikasi scan tetap |
24K kata, termasuk dalam memori buffer CPU |
| Memori refresh |
2048K byte |
| Kapasitas kartu SD/SDHC |
Hingga 32 GB |
| Kapasitas I/O |
4.096 titik |
| Pengaturan scan tetap |
0,2–2.000 ms, dalam peningkatan 0,1 ms |
| Waktu pemrosesan instruksi LD |
0,98 ns |
Pemrograman dan Konektivitas
Diagram tangga dan teks terstruktur mendukung kontrol urutan dan perhitungan. Blok fungsi mengatur logika yang dapat digunakan kembali. Label sistem, lokal, dan global menyederhanakan manajemen variabel.
Ethernet dan USB bawaan menyediakan akses rekayasa dan komunikasi. Modul I/O terpisah menghubungkan perangkat lapangan ke sistem.
Aplikasi Industri
R04CPU cocok untuk mesin pengemas, jalur perakitan otomatis, sistem konveyor, dan peralatan produksi. Eksekusi scan tetap mendukung tugas yang memerlukan interval pemrosesan rutin. Eksekusi event memungkinkan program terpilih berjalan ketika kondisi yang dikonfigurasi terjadi.
FAQ
T1: Berapa kapasitas programnya?
J: 40K langkah, setara dengan 160K byte.
T2: Bisakah CPU mengakses I/O secara langsung?
J: Ya. Akses langsung menggunakan pengalamatan DX dan DY.
T3: Berapa kapasitas kartu SD yang didukung?
J: Kartu SD/SDHC hingga 32 GB.
T4: Bisakah waktu scan dijaga konstan?
J: Ya. Atur 0,2–2.000 ms dalam peningkatan 0,1 ms.
