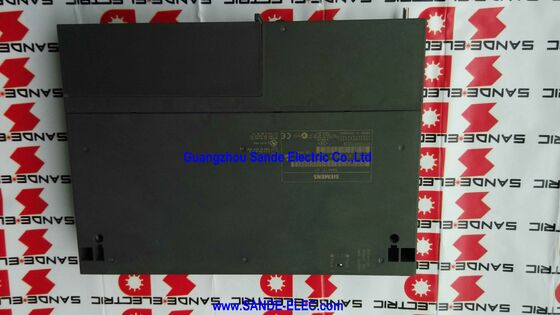

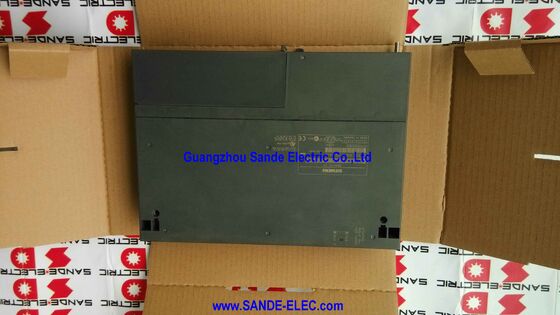

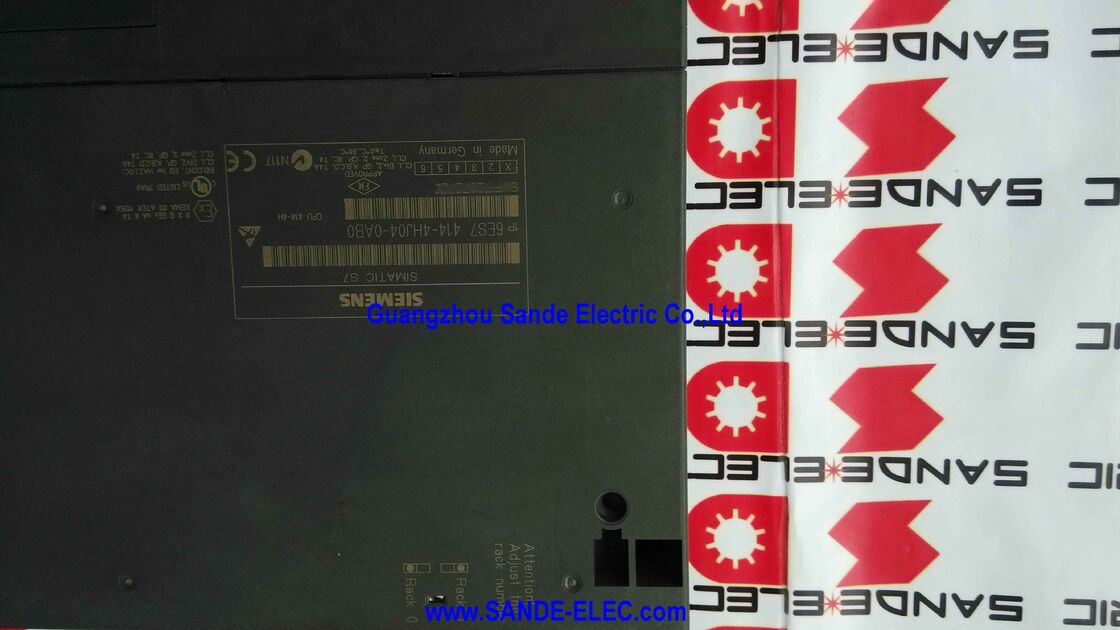

Siemens 6ES7414-4HJ04-0AB0 | SIMATIC S7-400H CPU 414H — Unit Pemrosesan Pusat Cadangan, Memori 1,4MB, 4 Antarmuka (1 MPI/DP + 1 DP + 2 Sinkronisasi), 4,5W, 219×50×290mm, 1,07kg

Gambaran Umum

The Siemens 6ES7414-4HJ04-0AB0 adalah CPU 414H — salah satu unit pemrosesan pusat dalam keluarga pengontrol ketersediaan tinggi SIMATIC S7-400H. Seperti semua CPU seri H, 414H dirancang untuk digunakan berpasangan: dua CPU identik yang dipasang di dua rak terpisah, terhubung melalui kabel sinkronisasi serat optik melalui antarmuka sinkronisasinya, dan menjalankan program yang sama secara bersamaan dalam konfigurasi cadangan panas yang redundan.

Ketika satu CPU gagal, pasangannya mengambil alih seketika — dalam satu siklus pemindaian — tanpa gangguan pada proses yang dikontrol.

6ES7414-4HJ04-0AB0 berada di titik awal rentang memori 414H, menawarkan total memori 1,4MB yang terbagi rata antara program dan data.

Dibandingkan dengan penerusnya dalam keluarga yang sama (6ES7414-4HM14-0AB0, yang menggandakan memori menjadi 2,8MB), varian 4HJ04 sangat cocok untuk program kontrol proses dengan kompleksitas sedang — yang memiliki manajemen loop PID dan pemrosesan alarm yang substansial, tetapi tidak memerlukan struktur program dan data yang sangat besar dari aplikasi otomatisasi proses berkelanjutan terbesar.

Kerugian daya 4,5W dan berat 1,07kg mencerminkan modul yang ringkas dan dirancang secara efisien — angka-angka ini penting dalam instalasi S7-400 multi-rak di mana banyak modul berbagi kabinet umum dan manajemen termal merupakan pertimbangan teknik yang nyata.

Pada 4,5W, kontribusi termal CPU 414H cukup kecil bahkan di rak yang terisi penuh.

Spesifikasi Utama

414H dalam Rentang CPU S7-400H

Platform S7-400H menawarkan beberapa varian H-CPU, masing-masing meningkat dalam kapasitas memori untuk menyesuaikan skala program otomatisasi. CPU 412H (6ES7412-3HJ14-0AB0) dimulai dari total 768KB — cocok untuk unit proses yang lebih kecil.

CPU 414H pada 1,4MB (bagian ini) menangani program berukuran dan kompleksitas sedang. CPU 414H pada 2,8MB (6ES7414-4HM14-0AB0) meluas ke program kontrol proses berkelanjutan yang lebih besar. Di bagian atas, varian CPU 417H mencapai hingga 20MB untuk program otomatisasi skala pabrik yang paling kompleks.

Pembagian memori 1,4MB dari 4HJ04 — 700KB data dan 700KB program — mencerminkan filosofi desain yang seimbang. Program kontrol proses cenderung menghasilkan struktur data yang lebih besar daripada program kontrol mesin yang setara, karena penggunaan ekstensif objek data proses (PDO), tabel alarm, dan buffer pencatat sejarah.

Pembagian 700KB/700KB yang sama mengakui hal ini, menyediakan memori data yang substansial bersama dengan memori program.

Untuk rentang aplikasi yang ditargetkan oleh 414H — kontrol unit proses seperti kolom distilasi, bagian reaktor, atau tahap pengolahan air — 700KB memori program mengakomodasi beberapa ratus loop kontrol, logika alarm terkait, dan penanganan komunikasi dengan lapisan SCADA.

Dua Antarmuka PROFIBUS DP — Fleksibilitas Jaringan

Dua antarmuka PROFIBUS DP pada CPU 414H memungkinkan pengelolaan independen jaringan perangkat lapangan yang terpisah:

Antarmuka gabungan MPI/DP: Dapat dikonfigurasi sebagai MPI (untuk koneksi terminal pemrograman dan HMI) atau master PROFIBUS DP. Ketika dikonfigurasi sebagai master DP, antarmuka ini mengelola satu grup perangkat lapangan PROFIBUS — misalnya, jaringan PROFIBUS yang didedikasikan untuk penggerak, pompa kecepatan variabel, dan starter motor.

Antarmuka DP khusus: Selalu beroperasi sebagai master PROFIBUS DP.

Antarmuka ini mengelola jaringan PROFIBUS independen kedua — misalnya, jaringan yang didedikasikan untuk instrumentasi (pemancar tekanan, aliran, suhu) terpisah dari jaringan penggerak.

Memisahkan penggerak dan instrumentasi ke segmen PROFIBUS independen adalah praktik desain umum dalam otomatisasi proses.

Modul penggerak menghasilkan lalu lintas bus yang signifikan (pembaruan data kecepatan dan torsi yang sering) dan dapat mengonsumsi bandwidth PROFIBUS yang memperlambat laju pembaruan untuk instrumentasi.

Segmen terpisah, masing-masing pada antarmuka master DP-nya sendiri, mengisolasi profil lalu lintas ini dan memastikan kedua jenis jaringan mencapai laju pembaruan yang diperlukan secara independen.

Sinkronisasi dan Redundansi Cadangan Panas

Dua antarmuka modul sinkronisasi menerima submodul sinkronisasi serat optik IF 960 yang dapat dipasang. Submodul ini terhubung ke submodul yang sesuai di rak CPU mitra melalui kabel serat optik, membentuk dua tautan sinkronisasi independen yang terisolasi secara galvanis antara kedua rak CPU.

Kedua rak CPU menjalankan program yang sama secara bersamaan, menyinkronkan data mereka di setiap siklus pemindaian melalui tautan sinkronisasi.

Jika CPU aktif mendeteksi kesalahan perangkat keras, ia memberi sinyal kepada CPU cadangan untuk mengambil alih segera — CPU cadangan memiliki semua data saat ini dan melanjutkan eksekusi tanpa memulai ulang.

Dari perspektif perangkat lapangan, siklus PROFIBUS berlanjut tanpa gangguan.

Dua tautan sinkronisasi adalah wajib: jika satu tautan sinkronisasi gagal, sistem terus beroperasi tetapi dengan redundansi yang menurun — satu tautan mempertahankan sinkronisasi sementara alarm kesalahan meminta pemeliharaan untuk memulihkan tautan kedua sebelum terjadi peristiwa kritis proses.

FAQ

Q1: Bagaimana CPU 414H dibandingkan dengan 412H, dan bagaimana cara memilih di antaranya?

CPU 412H memiliki total memori 768KB dengan satu antarmuka MPI/DP dan dua antarmuka sinkronisasi — tidak ada port DP kedua yang didedikasikan. CPU 414H memiliki memori 1,4MB dan menambahkan antarmuka master PROFIBUS DP kedua yang didedikasikan.

Pilih 412H ketika program kontrol proses ringkas dan satu jaringan PROFIBUS sudah cukup.

Pilih 414H ketika program membutuhkan lebih dari ~640KB (menyisakan sedikit margin) atau ketika dua jaringan PROFIBUS DP independen diperlukan untuk jumlah perangkat lapangan yang besar.

Q2: Bisakah CPU 414H beroperasi dalam mode S7-400 standar (non-H) jika hanya satu unit yang terpasang?

Ya. Ketika hanya satu CPU 414H yang terpasang, atau ketika tautan sinkronisasi antara dua CPU tidak ada, CPU beroperasi dalam mode "operasi tunggal" — ia menjalankan program pengguna dan mengontrol jaringan PROFIBUS secara normal, tanpa fungsi redundansi.

CPU menghasilkan alarm diagnostik yang menunjukkan bahwa redundansi penuh tidak tersedia.

Semua fungsi kontrol proses bekerja secara normal; hanya perlindungan failover otomatis yang tidak ada sampai CPU kedua dan tautan sinkronisasi dipulihkan.

Q3: Apakah STEP 7 satu-satunya lingkungan pemrograman, dan apakah TIA Portal didukung?

CPU 414H diprogram dengan Siemens STEP 7 Professional V5.4 SP4 atau yang lebih baru — lingkungan STEP 7 klasik.

TIA Portal tidak mendukung keluarga CPU S7-400H untuk pemrograman. Proyek STEP 7 yang ada untuk sistem S7-400H harus tetap berada di lingkungan STEP 7 untuk pengembangan dan pemeliharaan.

Untuk proyek PLC ketersediaan tinggi yang baru, Siemens menawarkan S7-1500H sebagai platform pengganti yang kompatibel dengan TIA Portal generasi saat ini.

Q4: Apa yang menggantikan 6ES7414-4HJ04-0AB0 dalam sistem H yang sedang berjalan — prosedur apa yang diperlukan?

S7-400H mendukung penggantian CPU secara online saat CPU mitra terus beroperasi.

Prosedur penggantian: matikan daya rak yang berisi CPU yang rusak, ganti modul CPU secara fisik, pulihkan daya ke rak — CPU yang diganti menyinkronkan dengan CPU mitra yang masih berjalan melalui tautan sinkronisasi dan masuk kembali ke status cadangan panas secara otomatis.

Tidak diperlukan unduhan program (program ada di memori CPU yang berjalan dan disalin ke pengganti selama sinkronisasi ulang).

Mencocokkan versi firmware CPU pengganti dengan mitra yang berjalan direkomendasikan untuk memastikan kompatibilitas.

Q5: Apa jalur migrasi dari CPU 414H ke platform Siemens saat ini?

Siemens merekomendasikan SIMATIC S7-1500H sebagai platform penerus. CPU S7-1500H (1513H-1 PN, 1517H-3 PN) menyediakan redundansi ketersediaan tinggi yang sebanding atau lebih unggul dengan jaringan perangkat lapangan berbasis PROFINET, rekayasa TIA Portal, dan memori yang jauh lebih besar.

Migrasi melibatkan desain ulang perangkat keras (modul S7-1500 tidak kompatibel dengan rak S7-400), konversi program dari STEP 7 ke TIA Portal (tidak ada konversi kode otomatis — rekayasa ulang manual diperlukan), dan transisi jaringan dari PROFIBUS ke PROFINET IO untuk perangkat lapangan.

Ini adalah proyek modal, biasanya dilaksanakan selama penghentian pabrik yang direncanakan, dan Siemens menyediakan alat migrasi dan layanan rekayasa untuk mendukung transisi.
