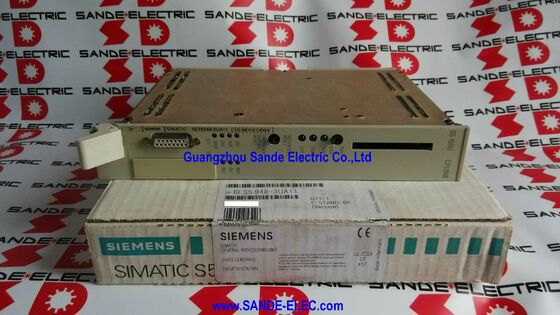

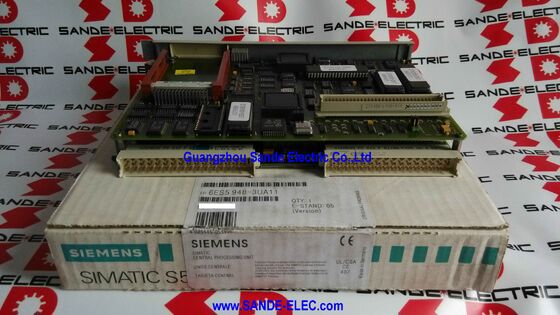

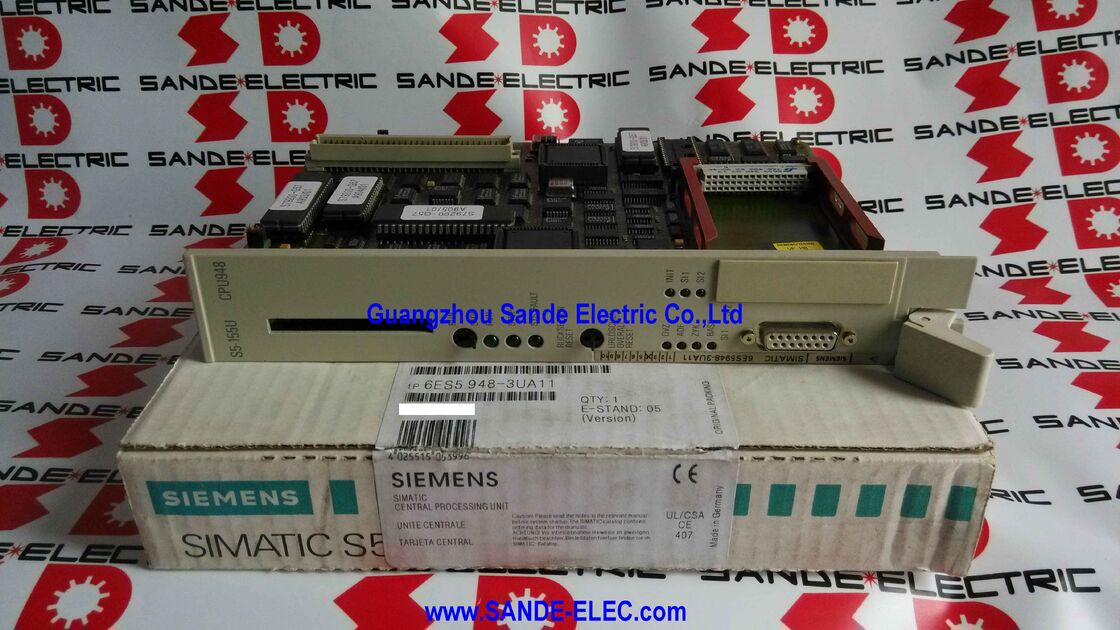

Modul CPU 6ES5948-3UA11 6ES59483UA11

Siemens 6ES5948-3UA11∙ SIMATIC S5 CPU 948 ∙ S5-135U / S5-155U Central Processing Unit, 640KB RAM, 4MB Flash EPROM, TTY 20mA Interface, Double-Width, Legacy Spare

Gambaran umum

PeraturanSiemens 6ES5948-3UA11adalah CPU 948 ¢ unit pemrosesan pusat yang mengemudi SIMATIC S5-155U, pengontrol programmable terbesar dan paling mampu Siemens dari tahun 1980-an dan 1990-an.

Untuk memahami pentingnya CPU 948, Anda harus memahami apa yang S5-155U adalah: tidak kompak PLC untuk kontrol mesin, tetapi skala penuh proses otomatisasi controller the ancestor,dalam kemampuan dan aplikasi, dari apa yang kemudian menjadi S7-400.

S5-155U dengan CPU 948 ditentukan untuk kontrol pembangkit listrik terdistribusi, manajemen reaktor kimia, otomatisasi pengolahan air skala besar,dan aplikasi proses berkelanjutan di mana program diukur dalam ratusan kilobyte dan jumlah I/O dalam ratusan poin.

6ES5948-3UA11 menyediakan 640KB RAM internal, jumlah yang membutuhkan konteks.640KB adalah alokasi memori yang substansial untuk pengontrol industri.

Memori program S5-155U diukur dalam kata instruksi STEP 5, dan 640KB RAM mendukung program kontrol proses yang kompleks dengan manajemen loop PID yang luas, pemrosesan alarm,dan pengolahan data yang merupakan tugas otomatisasi ambisius untuk era.

Saat ini, CPU 948 bukan produk untuk instalasi baru, tetapi komponen pemeliharaan.sering dalam aplikasi di mana biaya dan gangguan migrasi ke platform modern belum dibenarkan.

Ketika CPU 948 gagal dalam instalasi seperti itu, menemukan pengganti adalah jalan tercepat dan paling tidak mengganggu untuk memulihkan produksi.

Spesifikasi Utama

S5-155U Arsitektur Di mana CPU 948 beroperasi

S5-155U adalah pengontrol berbasis rak modular yang dirancang untuk menangani tugas otomatisasi terbesar dari generasinya.Multiple I/O module, dan prosesor komunikasi.

CPU 948 adalah modul berlebar ganda yang menempati dua posisi slot fisik di rak.

Lebar ganda ini didorong oleh kompleksitas elektronik internal CPU: RAM 640KB, soket submodul memori, soket antarmuka PG, sirkuit komunikasi TTY loop saat ini,dan prosesor dan bus interface elektronik semua menempati PCB perakitan yang tidak bisa muat dalam standar single-slot lebar.

Bus belakang rak menghubungkan CPU 948 ke modul I/O di sebelah kanannya, membawa sinyal bus alamat/data untuk akses I/O dan daya.

Antarmuka TTY (loop arus) 20mA pada panel depan CPU 948 berfungsi sebagai koneksi pemrograman dan HMI sama antarmuka fisik yang digunakan oleh panel operator Siemens (OP5, OP15, OP25,OP35) dan perangkat pemrograman STEP 5 dari era, mulai dari programmer genggam hingga stasiun teknik PG 730 dan PG 740 berbasis PC.

640KB RAM dan Memori Submodule Arsitektur

Arsitektur memori CPU 948 mencerminkan realitas rekayasa ekonomi semikonduktor akhir 1980-an dan awal 1990-an.RAM internal 640KB menyediakan memori kerja untuk program pengguna dan data tetapi bahkan 640KB memiliki batasnya dalam otomatisasi proses skala besar.

Slot submodule memori mengatasi keterbatasan ini: submodule Flash EPROM pluggable dapat memperluas total memori program / data yang dapat dihubungi hingga 4MB,menyediakan ruang yang cukup untuk program kontrol proses multitasking yang kompleks dengan ratusan blok program, perpustakaan kontrol PID yang luas, dan struktur data besar untuk manajemen alarm.

Dalam praktiknya, submodul Flash EPROM berfungsi sebagai memori beban penyimpanan non-volatile dari mana program dimuat ke RAM kerja pada saat startup.

Sebuah siklus power-up menyebabkan CPU 948 untuk menyalin program dari submodul EPROM ke RAM kerja sebelum memulai eksekusi – sebuah proses yang memakan waktu beberapa detik untuk program besar,Itulah mengapa sistem S5-155U diingat untuk waktu restart yang lebih lama dibandingkan dengan pengontrol modern.

TTY 20mA Current Loop

Antarmuka loop arus 20mA (TTY) pada CPU 948 mendahului RS-485 sebagai standar untuk pemrograman PLC dan koneksi HMI.loop saat ini menggunakan arus mengalir 20mA untuk mewakili logis "1" dan 0mA untuk logis "0".

Pengkodean berbasis arus ini memberikan kekebalan kebisingan yang melekat lingkungan industri dengan motor besar dan kabel panjang menghasilkan gangguan elektromagnetik yang substansial,dan sensasi arus diferensial loop saat ini jauh kurang rentan terhadap kebisingan ini daripada sinyal tegangan ujung tunggal.

Pemrograman S5-155U dengan CPU 948 membutuhkan antarmuka TTY 20mA yang kompatibel pada perangkat pemrograman.

Menyambungkan laptop modern membutuhkan adaptor USB-to-TTY dengan perangkat lunak STEP 5 ¢ biasanya STEP 5 V7.2 atau lebih baru.

Pemeliharaan Legacy Mengapa CPU 948 Unit Masih Dibutuhkan

Instalasi S5-155U yang mengandalkan unit CPU 948 dibangun untuk umur layanan beberapa dekade.

Sistem kontrol pabrik petrokimia yang dipasang pada tahun 1992 dengan perangkat keras S5-155U mungkin tetap pada platform perangkat keras asli hingga tahun 2020an ¢ biaya penggantian sangat besar,risiko produksi adalah nyata, dan selama perangkat keras berfungsi, kasus ekonomi untuk migrasi sulit dibuat.

Ketika CPU 948 gagal, reaksi langsung adalah untuk mendapatkan unit pengganti dari pasar suku cadang industri dan memulihkan produksi sesegera mungkin.

FAQ

T1: Apa perbedaan antara varian CPU 948 UA11, UA12, dan UA13?

UA11 (unit ini) memiliki 640KB RAM, satu antarmuka pemrograman TTY, dan satu slot submodule memori. UA12 menambahkan socket antarmuka kedua,memungkinkan koneksi simultan terminal pemrograman dan panel operator. UA13 mencerminkan revisi firmware kemudian.

Semua varian secara mekanis kompatibel dengan rak S5-135U/155U dan secara listrik kompatibel dengan backplane S5; program yang dimuat pada submodul memori beroperasi pada varian apa pun,tunduk pada kompatibilitas versi firmware.

T2: Bagaimana Anda menghubungkan PC modern ke CPU 948 untuk diagnostik atau pemrograman?

CPU 948 menggunakan antarmuka 15-pin Cannon TTY (20mA current loop).2 atau lebih baru diinstal pada sistem Windows XP (atau mesin virtual).

Tidak ada koneksi langsung melalui kabel USB ke PC modern yang menjalankan STEP 7 atau TIA Portal.

T3: Bagaimana program dipulihkan setelah mengganti CPU 948 yang gagal?

Jika program disimpan pada submodul memori Flash EPROM, lepaskan submodul dari CPU yang rusak dan masukkan ke unit pengganti.

CPU memuat program dari submodule secara otomatis pada power-up. Tidak ada stasiun pemrograman yang diperlukan.

Jika tidak ada submodul, program harus diunduh dari arsip STEP 5 melalui terminal pemrograman yang terhubung dengan TTY.

Oleh karena itu, penyimpanan program pada submodul EPROM sangat disarankan untuk semua fasilitas produksi.

T4: Dapatkah modul I/O ditambahkan ke rak S5-155U saat CPU 948 sedang berjalan?

Modifikasi online terbatas didukung. CPU 948 memantau slot modul I/O dan dapat mengenali modul yang baru dimasukkan selama operasi,tapi penugasan alamat dan mengintegrasikan modul baru ke dalam program biasanya membutuhkan Langkah 5 program modifikasi dan download.

Untuk pembangkit yang kritis keamanan, setiap perubahan perangkat keras atau program harus mengikuti prosedur manajemen perubahan di lokasi dan dijalankan selama jendela pemeliharaan yang direncanakan.

Q5: Pilihan migrasi apa yang ada untuk sistem S5-155U/CPU 948?

Target migrasi standar adalah SIMATIC S7-400, dengan alat konversi STEP 5-ke-STEP 7 yang membantu restrukturisasi program, meskipun validasi manual selalu diperlukan.

Pendekatan bertahap menggunakan modul kopling memungkinkan migrasi S5 ke S7 secara bertahap sementara pembangkit terus beroperasi di bagian S5 yang tersisa.

Migrasi penuh dari sistem kontrol proses besar S5-155U biasanya merupakan proyek modal berbulan-bulan yang direncanakan sekitar penutupan pabrik.
