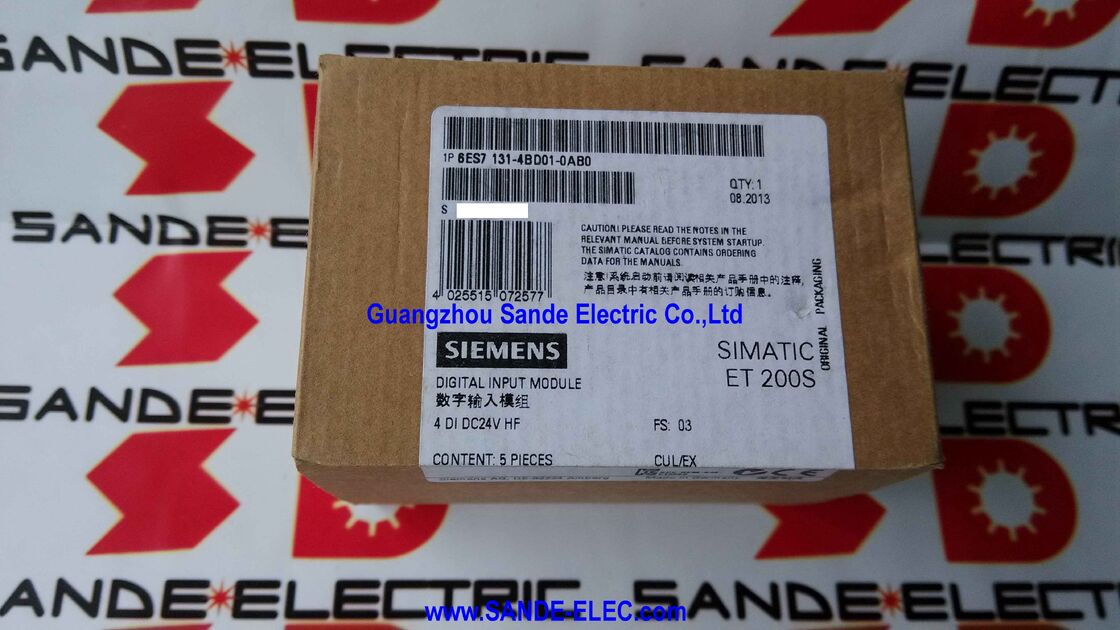

Siemens 6ES7131-4BD01-0AB0 | SIMATIC ET 200S Modul Elektronik Digital 4DI DC24V HF — 4 Input, 24V DC, Fitur Tinggi, 15mm, Dapat Diganti Saat Beroperasi, Diagnostik LED

Ringkasan

Siemens 6ES7131-4BD01-0AB0 adalah varian 4DI DC24V HF — varian Fitur Tinggi dari modul input digital 4-saluran 24V DC untuk sistem I/O terdistribusi SIMATIC ET 200S.

Dengan lebar 15mm pada rel modul terminal ET 200S, ini adalah salah satu modul elektronik tersempit dalam keluarga S7, dan arsitektur ET 200S yang menggabungkan modul elektronik dengan modul terminal terpisah berarti jejak 15mm ini adalah semua ruang panel yang dibutuhkan oleh saluran input — pengkabelan berada di modul terminal di bawah, pemrosesan sinyal berada di modul elektronik di atas.

Filosofi desain sistem ET 200S adalah menempatkan I/O terdistribusi sedekat mungkin dengan mesin — secara harfiah pada titik koneksi aktuator dan sensor mesin, daripada merutekan kabel sinyal kembali ke kabinet pusat.

Setiap stasiun ET 200S dibangun dari modul kepala (IM 151-x) yang menangani koneksi PROFIBUS DP atau PROFINET, diikuti oleh modul daya dan modul elektronik dalam konfigurasi yang dibutuhkan mesin.

Karena setiap modul elektronik adalah unit fisik yang terpisah, konfigurasinya sepenuhnya granular: membutuhkan tiga input digital dan satu output analog di titik mesin tertentu? Tiga modul 2DI dan satu modul 2AO, atau kombinasi lain, dapat dirakit untuk secara tepat sesuai dengan kebutuhan I/O tanpa membuang kapasitas.

4DI HF menyediakan empat input dalam slot 15mm untuk aplikasi di mana sekelompok empat sensor biner — sakelar kedekatan, sakelar batas, sensor foto-elektrik — perlu terhubung di satu titik mesin.

Penunjukan High Feature -0AB0 membedakan modul ini dari varian Standar -0AA0 (6ES7131-4BD01-0AA0).

Modul Fitur Tinggi dalam ekosistem ET 200S biasanya menambahkan kemampuan diagnostik, opsi penetapan parameter, atau mode operasi tambahan di luar fungsi input/output dasar yang disediakan oleh varian Standar.

Untuk 4DI, varian Fitur Tinggi menawarkan fungsionalitas diagnostik dan penetapan parameter yang diperluas yang relevan untuk aplikasi di mana deteksi kesalahan tingkat saluran dan parameterisasi dari program PLC (daripada pengkabelan perangkat keras tetap) adalah persyaratan rekayasa.

Spesifikasi Utama

Sistem Modul Terminal — Mengapa Modul dan Terminal Terpisah

Pemisahan ET 200S antara modul elektronik dan modul terminal adalah salah satu fitur rekayasa sistem yang paling praktis, dan secara langsung memengaruhi cara 6ES7131-4BD01-0AB0 dibeli dan dipasang.

modul terminal adalah bagian pasif: ia terpasang pada rel DIN, menyediakan terminal pengkabelan yang terhubung ke sensor lapangan, dan menyertakan antarmuka konektor yang menerima modul elektronik dari atas.

Modul terminal dikabel di tempatnya dan tetap di panel secara permanen. Setelah kabel lapangan terhubung dan pengkabelan dikomisioning, modul terminal tidak perlu disentuh lagi.

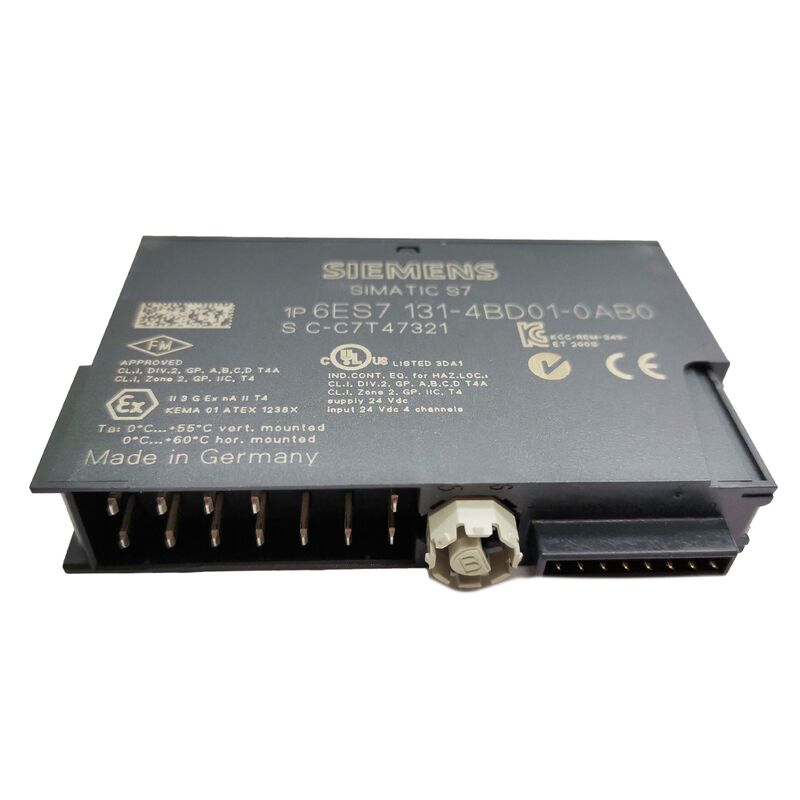

modul elektronik (unit ini) terpasang pada modul terminal dari atas.

Ini berisi semua sirkuit pemrosesan sinyal aktif — penyaringan input, pengukuran arus, tampilan LED, dan antarmuka digital ke bus belakang ET 200S.

Modul elektronik dapat dilepas dan diganti tanpa mengganggu satu kabel pun di modul terminal di bawahnya, yang merupakan mekanisme yang memungkinkan hot swapping: modul terminal tetap terhubung dan diberi daya; hanya modul elektronik yang berubah.

Pemisahan ini memiliki manfaat pemeliharaan langsung. Ketika modul input digital gagal setelah bertahun-tahun produksi, penggantian memakan waktu beberapa detik — lepaskan modul elektronik yang rusak, pasang 6ES7131-4BD01-0AB0 baru, dan keempat saluran input segera kembali beroperasi.

Tidak ada pengkabelan ulang, tidak ada label kabel yang perlu diperiksa, tidak ada risiko salah menyambungkan koneksi. Pengkabelan modul terminal dikomisioning sekali; modul elektronik dapat diganti sesering yang diperlukan.

Modul terminal yang kompatibel untuk 4DI DC24V HF termasuk TM-P15S23-A1, TM-P15C23-A1, dan TM-P15N23-A1, di antaranya — pilihan spesifik tergantung pada apakah instalasi menggunakan modul terminal standar, berlapis, atau konfigurasi tertentu.

Fitur Tinggi vs Standar — Perbedaan -0AB0 vs -0AA0

Dalam keluarga 4DI DC24V, Siemens menawarkan dua varian yang berbagi fungsi input dasar yang sama tetapi berbeda dalam kemampuan yang diperluas.

Varian Standar (6ES7131-4BD01-0AA0, akhiran -0AA0) adalah modul fungsi tetap: 4 input pada 24V DC, waktu respons 3ms, indikator LED saluran, dan tidak ada konfigurasi tambahan selain yang dikabel.

Ini cocok untuk aplikasi input digital langsung di mana input perlu dibaca dan dilaporkan tanpa pemrosesan tambahan.

Varian Fitur Tinggi (6ES7131-4BD01-0AB0, akhiran -0AB0) menambahkan kemampuan parameterisasi.

Parameter dapat ditetapkan ke modul melalui konfigurasi PROFIBUS DP/PROFINET, memungkinkan perilaku fungsional — seperti pembuatan alarm diagnostik pada putusnya kabel input atau korsleting, atau penyesuaian waktu filter input — untuk diatur dari alat rekayasa dan diunduh ke modul sebagai bagian dari startup stasiun.

Di mana aplikasi memerlukan PLC untuk menerima alarm diagnostik jika kabel suplai sensor input putus (daripada diam-diam membaca status 0), modul Fitur Tinggi menyediakan deteksi ini.

Untuk aplikasi yang hanya perlu membaca penutupan kontak tanpa diagnostik saluran, varian Standar sudah memadai dan lebih murah.

Kompatibilitas Sinyal Input — Sensor Apa yang Terhubung

4DI DC24V HF menerima sinyal sensor standar 2-kabel dan 3-kabel 24V DC — jenis sinyal dominan dalam otomasi mesin dan pabrik Eropa dan internasional:

Sensor kedekatan PNP 3-kabel (tipe sumber) terhubung langsung ke terminal input modul, dengan output switching sensor menggerakkan input positif saat aktif.

Arus input 7mA pada 24V berada dalam kemampuan arus sink dari hampir semua sakelar kedekatan PNP standar dari Siemens, Pepperl+Fuchs, Sick, Turck, dan produsen sensor utama lainnya.

Kontak mekanis dan sakelar reed terhubung dengan sinyal positif (mengalihkan L+ ke terminal input) dalam konfigurasi 2-kabel.

Sirkuit input modul menyediakan jalur arus sink yang diperlukan.

Sensor 2-kabel (dengan arus bocor karakteristiknya bahkan saat terbuka) mungkin kompatibel tergantung pada spesifikasi arus bocor sensor — ambang batas input modul harus di bawah arus bocor agar input terbaca dengan benar dalam keadaan terbuka. Sebagian besar sensor 2-kabel modern memiliki arus bocor jauh di bawah 1mA, yang berada di bawah ambang batas penyalaan input, sehingga deteksi status 0/1 yang benar tetap terjaga.

FAQ

T1: Bisakah 6ES7131-4BD01-0AB0 digunakan dengan stasiun ET 200S yang dikonfigurasi untuk PROFINET serta PROFIBUS DP?

Ya. Modul elektronik di ET 200S — termasuk modul 4DI HF ini — kompatibel dengan seluruh rangkaian modul antarmuka ET 200S: IM 151-1 untuk PROFIBUS DP, IM 151-3 PN untuk PROFINET, dan IM 151-7 CPU untuk operasi mandiri.

Modul 4DI HF itu sendiri tidak membawa antarmuka fieldbus; ia berkomunikasi melalui bus belakang ET 200S ke modul kepala mana pun yang terpasang.

Mengubah modul kepala dari PROFIBUS ke PROFINET tidak memerlukan perubahan modul sinyal.

T2: Modul memerlukan modul terminal. Bagaimana modul elektronik dipasang secara mekanis ke modul terminal?

Modul elektronik terpasang pada modul terminal melalui mekanisme snap-fit — modul elektronik disejajarkan di atas modul terminal dengan konektor belakangnya diposisikan di atas konektor pasangan modul terminal, lalu ditekan ke bawah hingga tab pengunci terpasang. Tidak diperlukan alat.

Prosedur sebaliknya (angkat tab pelepas dan tarik modul elektronik ke atas) melepaskan modul elektronik tanpa alat.

Terminal pengkabelan lapangan modul terminal dapat diakses dari depan terlepas dari apakah modul elektronik terpasang atau dilepas.

T3: Lembar data mencantumkan waktu respons 3ms. Apakah ini latensi dari perubahan status input ke pembaruan data PROFIBUS?

Angka 3ms adalah waktu filter input dan pemrosesan modul elektronik itu sendiri — penundaan antara perubahan status tegangan terminal input dan register internal modul yang mencerminkan status baru.

Ini terpisah dari latensi transmisi PROFIBUS DP, yang bergantung pada waktu siklus bus yang dikonfigurasi dan siklus pemindaian master DP.

Total latensi dari perubahan status sensor ke pembaruan citra proses CPU S7 adalah jumlah waktu filter input (~3ms), waktu siklus bus PROFIBUS DP (biasanya 1–10ms tergantung konfigurasi), dan waktu siklus pemindaian program CPU. Untuk analisis waktu yang tepat, ketiga elemen tersebut harus dijumlahkan.

T4: Apakah 6ES7131-4BD01-0AB0 masih tersedia, dan apa pengganti Siemens saat ini?

Seri ET 200S, termasuk modul ini, telah dihentikan oleh Siemens. Platform pengganti yang direkomendasikan saat ini untuk instalasi baru adalah SIMATIC ET 200SP, yang menyediakan fungsionalitas I/O modular yang serupa dalam faktor bentuk yang lebih ringkas dengan PROFINET sebagai antarmuka komunikasi utama.

Untuk instalasi ET 200S yang ada dalam pemeliharaan, 6ES7131-4BD01-0AB0 tetap tersedia melalui saluran surplus dan pasar sekunder elektronik industri.

Siemens terus menawarkan dukungan suku cadang untuk ET 200S untuk jangka waktu yang ditentukan setelah penghentian, sebagaimana didokumentasikan dalam status siklus hidup produk.

T5: Bisakah modul terminal yang sama digunakan dengan varian Standar (-0AA0) dan Fitur Tinggi (-0AB0) dari modul 4DI?

Ya. Varian Standar dan Fitur Tinggi dari 4DI DC24V berbagi antarmuka mekanis dan pinout modul terminal yang sama.

Modul terminal yang dikabel untuk modul Standar 6ES7131-4BD01-0AA0 dapat menerima modul Fitur Tinggi 6ES7131-4BD01-0AB0 tanpa perubahan pengkabelan.

Perbedaan fungsional antara kedua varian direalisasikan dalam modul elektronik itu sendiri dan dalam penetapan parameter PROFIBUS/PROFINET — bukan dalam pengkabelan terminal. Interoperabilitas ini menyederhanakan inventaris penggantian lapangan: satu stok modul Fitur Tinggi dapat menggantikan modul Standar dan Fitur Tinggi dalam instalasi ET 200S yang ada.
