Modul antarmuka 6ES7151-1AA05-0AB0 6ES7 151-1AA05-0AB0 6ES7151-1AAO5-OABO

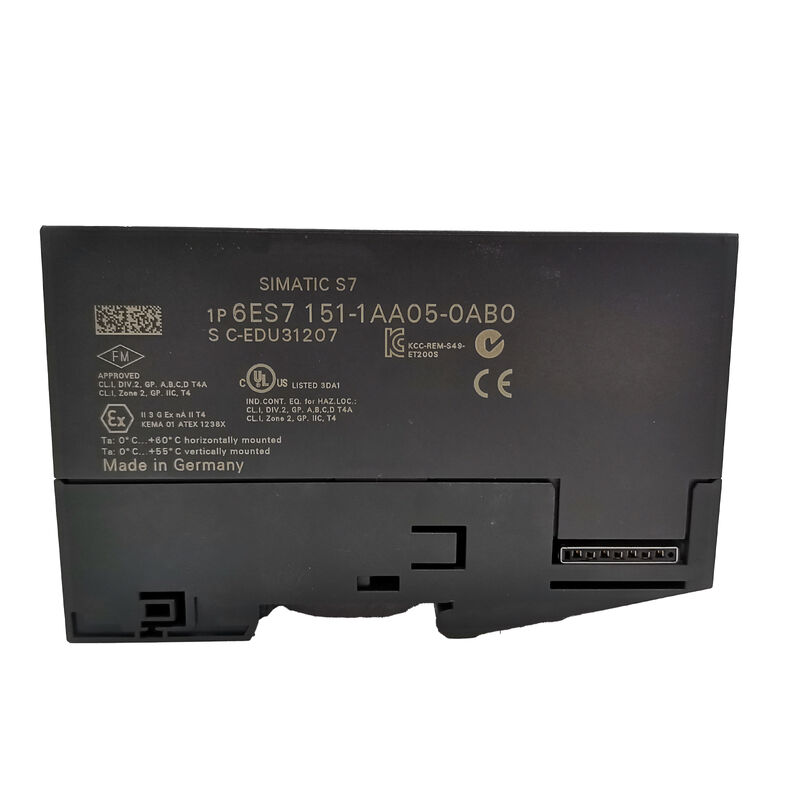

Siemens 6ES7151-1AA05-0AB0 | SIMATIC ET 200S IM 151-1 Standar — Modul Antarmuka PROFIBUS DP, RS-485, 12 Mbit/dtk, 244 Byte I/O, DPV0 & DPV1, 63 Modul, Sub-D 9-Pin, Modul Terminasi Termasuk

Gambaran Umum

Siemens 6ES7151-1AA05-0AB0 adalah IM 151-1 Standar — modul antarmuka PROFIBUS DP yang membentuk kepala stasiun I/O terdistribusi ET 200S.

Dalam rakitan fisik stasiun ET 200S, modul antarmuka adalah modul pertama di sebelah kiri, diikuti oleh modul daya dan kemudian modul I/O elektronik. Semua yang diketahui stasiun tentang master PROFIBUS-nya, alamatnya sendiri, dan aliran data I/O sikliknya melewati satu modul ini.

Penamaan Standar membedakannya dari varian High Feature (HF).

Di mana HF menambahkan mode isokron dan layanan asiklik DP V1 yang diperluas, versi Standar mencakup persyaratan PROFIBUS DP lengkap untuk sebagian besar aplikasi I/O terdistribusi: pertukaran I/O siklik hingga 12 Mbit/dtk, DP V1 untuk akses parameter online dan diagnostik, penanganan opsi untuk konfigurasi mesin yang fleksibel, dan pertukaran data langsung (mode penerbit) untuk berbagi data I/O peer-to-peer antar budak.

AA05 adalah revisi perangkat keras kelima dalam lini IM 151-1 Standar, menggantikan AA00 hingga AA04. Setiap revisi membawa peningkatan bertahap — AA05 menambahkan kemampuan pertukaran data langsung (penerbit) dan akses data identifikasi, memperluas fungsionalitas modul asli sambil mempertahankan kompatibilitas mundur penuh.

AA05 secara fisik dan fungsional menggantikan varian AA sebelumnya di stasiun ET 200S yang ada tanpa perubahan konfigurasi.

Spesifikasi Utama

PROFIBUS DP V0 dan V1 — Apa yang Disediakan Setiap Lapisan

PROFIBUS DP V0 adalah lapisan siklik: master DP membaca data keluaran untuk budak ini dari gambar keluarannya dan menuliskannya ke stasiun ET 200S; stasiun membaca data masukannya saat ini dan mengirimkannya kembali ke master.

Pertukaran ini terjadi setiap siklus bus — secara otomatis, terus menerus, tanpa instruksi program eksplisit.

Data I/O muncul di area gambar masukan proses (PII) dan keluaran (PIQ) master pada alamat yang ditetapkan selama konfigurasi perangkat keras.

DP V1 memperluas ini dengan layanan asiklik. Ketika stasiun ET 200S beroperasi dalam mode DPV1 di bawah master SIMATIC S7, master DP dapat membaca catatan data dari modul ET 200S individual (DS_READ) dan menulis data parameter ke dalamnya (DS_WRITE) selama operasi langsung — tanpa mengganggu pertukaran I/O siklik.

Ini adalah dasar untuk modifikasi online parameter penskalaan modul analog, unit rekayasa modul suhu, dan parameter modul apa pun yang dapat diperbarui tanpa mematikan stasiun.

Panjang parameter maksimum 240 byte per slot dalam mode DPV1 mengakomodasi struktur parameter bahkan modul elektronik ET 200S yang paling kompleks, termasuk starter motor dengan parameterisasi penuh dan modul fungsi dengan data konfigurasi yang diperluas.

Pertukaran Data Langsung — Mode Penerbit

Pertukaran data langsung memungkinkan stasiun ET 200S ini untuk menerbitkan data masukannya secara bersamaan ke beberapa master DP dan budak DP pada segmen PROFIBUS yang sama.

Dalam mode penerbit, stasiun membuat data I/O-nya tersedia di bus pada titik yang ditentukan dalam siklus bus master DP, dan perangkat lain (dikonfigurasi sebagai pelanggan) dapat membaca data ini secara langsung tanpa merutekannya melalui program master DP.

Kemampuan lalu lintas silang ini memiliki nilai praktis dalam sistem konveyor dan transfer di mana beberapa pengontrol gerakan berbagi data posisi atau sensor — alih-alih merutekan semua data melalui master pusat dan mendistribusikannya kembali, stasiun sumber menerbitkan langsung ke konsumen.

Hasilnya adalah pengurangan beban pemrosesan master dan waktu pembaruan efektif yang lebih cepat untuk stasiun pelanggan.

Penanganan Opsi — Konfigurasi Stasiun Fleksibel

Ketika Penanganan Opsi diaktifkan dalam set parameter STEP 7 stasiun ET 200S, master DP mentolerir slot modul yang ditempati oleh modul CADANGAN alih-alih modul elektronik yang dikonfigurasi — tanpa menghasilkan kesalahan diagnostik.

Kemampuan ini digunakan dalam desain mesin di mana perangkat keras mesin dasar yang sama mengakomodasi beberapa varian produk: modul pengukuran opsional dapat dipasang untuk varian kelas atas dan diganti dengan modul CADANGAN untuk varian dasar, tanpa memerlukan konfigurasi perangkat keras terpisah untuk setiap varian.

Tanpa Penanganan Opsi, master DP memeriksa setiap slot yang dikonfigurasi terhadap stasiun fisik saat startup; ketidakcocokan apa pun menghentikan stasiun untuk masuk ke mode RUN.

Dengan itu, stasiun dimulai secara normal terlepas dari modul opsional mana yang ada, dan program mendeteksi konfigurasi yang terpasang melalui byte status setiap slot.

FAQ

T1: AA05 telah digantikan oleh AA06. Apakah mereka dapat dipertukarkan secara langsung di stasiun yang ada?

Ya, AA06 adalah pengganti perangkat keras langsung untuk AA05. Dimensi fisik, geometri pemasangan, konektor PROFIBUS, dan perilaku fungsional identik.

AA06 memperkenalkan penyempurnaan firmware dan perangkat keras kecil, tetapi perubahannya transparan terhadap konfigurasi perangkat keras master DP dan proyek STEP 7 — tidak diperlukan konfigurasi ulang saat mengganti AA05 yang rusak dengan AA06.

T2: Bagaimana alamat stasiun PROFIBUS diatur pada IM 151-1 Standar?

Alamat PROFIBUS diatur melalui pemilih alamat putar yang dapat diakses dari bagian depan modul — biasanya menggunakan obeng kecil.

Pemilih mengatur alamat stasiun dari 1 hingga 125 dalam perangkat keras.

Alamat harus cocok dengan nilai yang ditetapkan untuk budak ini dalam konfigurasi perangkat keras master DP di STEP 7.

Ketidakcocokan akan menyalakan LED BF dan mencegah stasiun berpartisipasi dalam siklus bus PROFIBUS hingga diperbaiki.

T3: Berapa panjang kabel maksimum antara modul ini dan master PROFIBUS DP?

Panjang kabel PROFIBUS maksimum bergantung pada baud rate yang dikonfigurasi.

Pada 12 Mbit/dtk, panjang segmen maksimum adalah 100m; pada 1,5 Mbit/dtk meluas hingga 200m; pada 187,5kbps mencapai 1.000m; pada 9,6kbps maksimum adalah 1.200m.

Ini adalah panjang segmen — dengan repeater, jalur bus total yang lebih panjang dapat dicapai. Kabel PROFIBUS Siemens standar (6XV1830-0EH10 atau yang setara) dengan pelindung dan terminasi yang benar diperlukan di setiap ujung setiap segmen.

T4: Dapatkah firmware pada IM 151-1 AA05 diperbarui, dan bagaimana caranya?

Pembaruan firmware dilakukan melalui PROFIBUS DP menggunakan fungsi pembaruan firmware STEP 7. File pembaruan (format *.UPD) didistribusikan oleh Siemens melalui portal Dukungan Industri. Selama pembaruan, master DP mengunduh gambar firmware ke modul antarmuka melalui koneksi PROFIBUS langsung; modul menerapkan pembaruan dan memulai ulang.

Tidak ada perangkat keras tambahan yang diperlukan.

Perhatikan bahwa pembaruan firmware untuk generasi AA05 mungkin memiliki batasan dibandingkan dengan AA06, dan dokumentasi Siemens untuk versi firmware tertentu harus diverifikasi sebelum melanjutkan.

T5: Apa itu pertukaran data langsung (penerbit), dan data modul ET 200S mana yang dapat diterbitkan?

Dalam mode penerbit, IM 151-1 AA05 menempatkan data masukannya ke bus PROFIBUS pada slot yang ditentukan dalam siklus DP, terlepas dari pertukaran master-budak normal.

Budak DP lain pada segmen yang sama — dikonfigurasi sebagai pelanggan — membaca data ini secara langsung.

Data yang diterbitkan adalah area masukan 244 byte lengkap dari stasiun ET 200S.

Data apa pun yang muncul di gambar masukan proses stasiun — masukan digital, pengukuran analog, umpan balik starter motor — termasuk dalam data yang diterbitkan dan tersedia untuk pelanggan tanpa keterlibatan program master.
