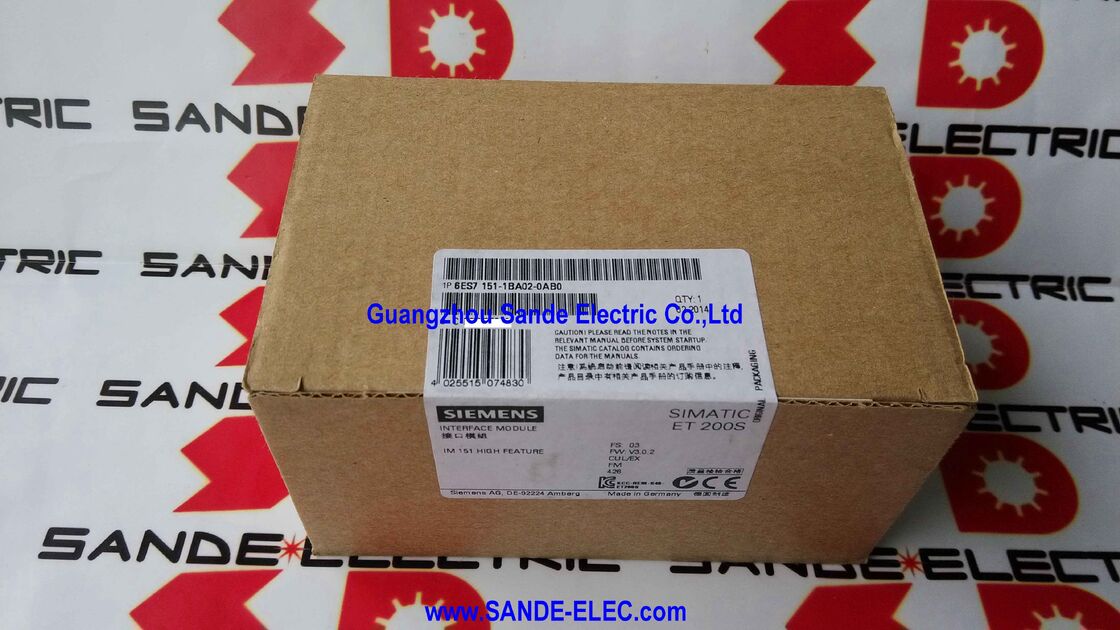

Siemens 6ES7151-1BA02-0AB0 | SIMATIC ET 200S IM 151-1 High Feature — Modul Antarmuka PROFIBUS DP, 12 Mbit/dtk, 244 Byte I/O, Mode Isochronous, 63 Modul, Sub-D 9-Pin

Gambaran Umum

Siemens 6ES7151-1BA02-0AB0 adalah IM 151-1 High Feature — gateway PROFIBUS DP untuk sistem I/O terdistribusi SIMATIC ET 200S.

Setiap stasiun ET 200S pada jaringan PROFIBUS DP memerlukan modul antarmuka sebagai kepala jaringannya: ini adalah komponen yang menyimpan alamat stasiun PROFIBUS, berkomunikasi dengan master DP, dan mentransfer data I/O antara frame PROFIBUS dan modul I/O fisik pada backplane stasiun.

Penunjukan "High Feature" membedakan modul ini dari IM 151-1 standar.

HF menambahkan dukungan Mode Isochronous — kemampuan untuk menyinkronkan akuisisi data stasiun ET 200S ke siklus bus PROFIBUS DP dalam hubungan fase terkunci.

Sinkronisasi ini digunakan dalam aplikasi kontrol mesin berkecepatan tinggi dan kontrol gerakan di mana data sensor harus ditangkap pada fase yang ditentukan secara tepat dari siklus mekanis mesin, bukan hanya pada titik yang tidak ditentukan dalam siklus DP.

IM 151-1 HF juga mendukung layanan asiklik DP V1 selain pertukaran I/O siklik DP V0 standar. DP V1 memungkinkan pembacaan dan penulisan parameter ke modul I/O individual dari master DP (atau dari master DP Kelas 2) tanpa mengganggu pertukaran I/O siklik — dasar untuk modifikasi parameter online, diagnostik online, dan integrasi dengan SIMATIC PDM (Process Device Manager) untuk konfigurasi perangkat lapangan cerdas.

Spesifikasi Utama

244 Byte I/O — Anggaran Data PROFIBUS DP

Frame PROFIBUS DP membawa muatan maksimum yang ditentukan per stasiun: 244 byte data input dan 244 byte data output. 244 byte IM 151-1 HF di setiap arah mewakili pemanfaatan maksimum kapasitas data stasiun slave PROFIBUS DP tunggal.

Untuk I/O digital standar, 244 byte input sama dengan 1.952 titik input digital — jauh lebih banyak daripada yang dapat ditampung secara fisik oleh satu stasiun ET 200S 2m.

Untuk I/O analog, setiap saluran biasanya menempati 2 byte, jadi 244 byte menampung 122 saluran input analog — sekali lagi, lebih banyak daripada yang dapat ditampung oleh slot modul stasiun tunggal.

Dalam praktiknya, anggaran I/O 244 byte hampir tidak pernah menjadi faktor pembatas dalam desain stasiun ET 200S.

Faktor pembatas adalah jumlah modul 63 dan lebar stasiun 2m, keduanya biasanya tercapai sebelum batas volume data.

Spesifikasi 244 byte paling penting untuk stasiun dengan banyak modul analog (masing-masing menyumbang 2–4 byte per saluran), di mana anggaran data harus dilacak untuk mengonfirmasi sisa ruang saat stasiun berkembang.

PROFIBUS DP V1 — Layanan Asiklik dan Diagnostik

Dukungan DP V1 IM 151-1 HF memperluas PROFIBUS melampaui model I/O siklik sederhana ke kerangka kerja manajemen perangkat yang lebih kaya:

Akses parameter asiklik (MSAC1 / MSAC2): Master DP dapat membaca dan menulis catatan data ke modul individual di dalam stasiun ET 200S tanpa mengganggu pertukaran I/O siklik.

Pengontrol proses dapat membaca data kalibrasi pemancar tekanan, memodifikasi penskalaan unit rekayasa modul suhu, atau memperbarui ambang batas beban berlebih starter motor — semuanya melalui kabel PROFIBUS yang ada selama produksi langsung.

Diagnostik yang diperluas (diagnostik DPV1): Modul melaporkan informasi diagnostik terperinci melalui catatan data diagnostik terstruktur daripada diagnostik DP standar 6-byte yang terbatas.

IM 151-1 HF merutekan diagnostik yang diperluas ini ke master DP, memungkinkan STEP 7 atau HMI sistem kontrol untuk menampilkan informasi kesalahan spesifik (saluran mana pada modul mana yang memiliki jenis kesalahan apa) daripada indikasi "kesalahan stasiun" generik.

Integrasi SIMATIC PDM: Perangkat lapangan cerdas (pengukur aliran, pemancar, positioner katup) yang terhubung melalui modul ET 200S dan IM 151-1 HF dapat dikonfigurasi dan didiagnosis menggunakan SIMATIC PDM (Process Device Manager) Siemens melalui koneksi PROFIBUS — kabel yang sama yang membawa data I/O produksi juga membawa komunikasi manajemen perangkat.

Mode Isochronous — Akuisisi Data Tersinkronisasi Mesin

Dalam operasi PROFIBUS DP standar, siklus bus berjalan bebas — ia berulang terus menerus pada waktu siklus yang dikonfigurasi, tetapi hubungan fase antara siklus PROFIBUS dan siklus mekanis mesin bervariasi. Untuk sebagian besar aplikasi kontrol proses dan sekuensing mesin, ini dapat diterima.

Untuk pengukuran posisi berkecepatan tinggi, penimbangan berkecepatan tinggi, dan kontrol drive multi-sumbu terkoordinasi, hubungan fase penting: pengukuran tekanan yang diambil pada fase acak dari langkah tekan hidrolik tidak setara dengan pengukuran yang diambil pada fase yang diketahui dan dapat direproduksi.

Mode Isochronous mengunci siklus PROFIBUS DP ke sinyal sinkronisasi eksternal dari master DP (didorong oleh interupsi servo pengontrol).

Modul ET 200S memperbarui data mereka pada fase yang ditentukan relatif terhadap sinkronisasi ini — jadi setiap siklus pemindaian, data yang ditangkap oleh modul I/O sesuai dengan titik yang sama persis dalam siklus mekanis mesin.

Pengulangan ini adalah dasar teknis untuk pengukuran presisi tinggi dan kontrol multi-sumbu terkoordinasi melalui PROFIBUS.

FAQ

T1: Apa perbedaan antara IM 151-1 Standar (AA06) dan IM 151-1 High Feature (BA02)?

Varian Standar (AA) hanya mendukung pertukaran data siklik PROFIBUS DP V0, tanpa mode isochronous atau layanan asiklik DP V1.

Varian High Feature (BA) menambahkan mode isochronous, akses parameter asiklik DP V1, dan diagnostik yang diperluas — fitur yang diperlukan untuk aplikasi terkait gerakan dan manajemen perangkat lanjutan. Untuk I/O digital dan analog murni tanpa persyaratan waktu atau diagnostik, varian Standar sudah memadai.

High Feature diperlukan kapan pun sinkronisasi isochronous, modifikasi parameter online, atau integrasi SIMATIC PDM diperlukan.

T2: Bisakah IM 151-1 HF dan IM 151-3 PN hidup berdampingan di mesin yang sama, dengan beberapa stasiun ET 200S di PROFIBUS dan yang lain di PROFINET?

Ya. Banyak pengontrol S7-300 dan S7-400 mendukung master PROFIBUS DP (terintegrasi atau melalui CP) dan pengontrol PROFINET IO secara bersamaan.

Setiap stasiun ET 200S menggunakan modul antarmuka yang sesuai dengan jenis jaringannya — IM 151-1 untuk stasiun PROFIBUS dan IM 151-3 untuk stasiun PROFINET.

Konfigurasi perangkat keras pengontrol di STEP 7 / TIA Portal mendefinisikan stasiun mana yang termasuk dalam jaringan mana, dan kedua jaringan beroperasi secara independen secara paralel.

T3: Bagaimana alamat PROFIBUS diatur pada IM 151-1 HF?

Alamat stasiun PROFIBUS diatur melalui pemilih alamat putar di bagian depan IM 151-1 HF — pemilih mengatur alamat stasiun dari 1 hingga 125 langsung di perangkat keras.

Alamat yang dipilih harus cocok dengan alamat yang ditetapkan ke slave ini dalam konfigurasi perangkat keras STEP 7 master DP.

Ketidakcocokan antara pemilih fisik dan alamat yang dikonfigurasi menyebabkan LED BF menyala (Bus Fault), dan stasiun dikecualikan dari siklus bus DP hingga perbedaan diperbaiki.

T4: Apa itu Penanganan Opsi, dan kapan itu dibutuhkan?

Penanganan Opsi memungkinkan stasiun ET 200S beroperasi dengan konfigurasi modul yang berbeda dari yang ditentukan dalam konfigurasi perangkat keras master DP — misalnya, ketika slot modul sengaja dibiarkan kosong atau ditempati oleh modul CADANGAN.

Tanpa Penanganan Opsi, master DP melaporkan kesalahan jika konfigurasi stasiun fisik tidak sama persis dengan konfigurasi yang dikonfigurasi.

Dengan Penanganan Opsi diaktifkan, stasiun beroperasi secara normal bahkan ketika modul opsional tidak ada, dan master DP menerima konfigurasi parsial sebagai valid.

Fitur ini digunakan dalam sistem produksi yang fleksibel di mana program kontrol yang sama harus mengakomodasi beberapa varian mesin dengan kombinasi modul I/O yang berbeda.

T5: Modul terdaftar sebagai suku cadang. Apakah ini berarti sudah usang?

Penunjukan suku cadang (PM400 dalam terminologi siklus hidup Siemens) berarti produk telah memasuki fase akhir penjualan aktifnya — produk tersebut tidak lagi menjadi stok katalog standar tetapi tetap tersedia melalui saluran layanan Siemens dan distributor industri untuk mendukung sistem yang terpasang yang ada.

IM 151-1 HF (6ES7151-1BA02-0AB0) terus beroperasi secara normal dalam instalasi PROFIBUS ET 200S yang ada dan didukung di bawah komitmen ketersediaan suku cadang Siemens.

Untuk desain sistem baru, Siemens merekomendasikan IM 151-3 PN berbasis PROFINET sebagai modul antarmuka generasi saat ini. Untuk instalasi PROFIBUS yang ada, IM 151-1 HF tetap menjadi suku cadang pengganti yang tepat.
