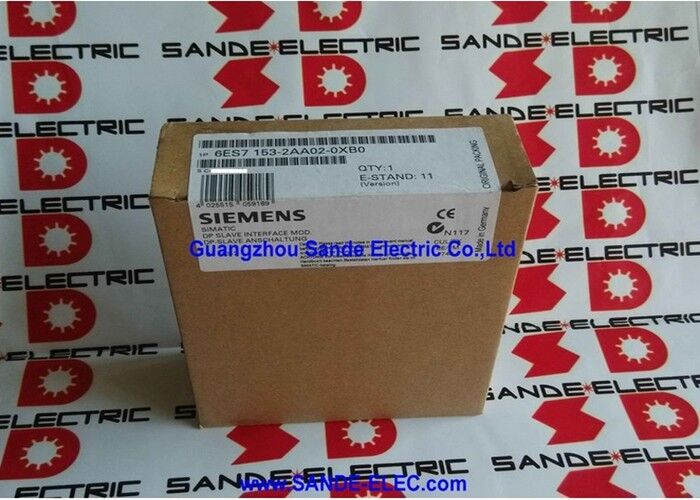

Modul antarmuka 6ES7153-2AA02-0XB0 6ES7153-2AA02-0XB0

Siemens 6ES7153-2AA02-0XB0 | SIMATIC ET 200M IM 153-2 Modul Antarmuka — PROFIBUS DP 12 Mbit/dtk, Hingga 8 Modul S7-300, Redundansi, Stempel Waktu 10ms, 24VDC

Gambaran Umum

Siemens 6ES7153-2AA02-0XB0 adalah IM 153-2 — modul antarmuka yang mendefinisikan setiap stasiun I/O terdistribusi ET 200M.

Tanpa itu, rak ET 200M hanyalah kumpulan modul I/O tanpa tempat untuk terhubung; dengannya, rak menjadi budak PROFIBUS DP yang berfungsi penuh, secara aktif bertukar data proses dengan pengontrol S7 pusat melintasi jarak hingga batas panjang kabel PROFIBUS pada kecepatan data yang dikonfigurasi.

Sistem ET 200M dirancang untuk situasi di mana mesin atau proses yang dikontrol secara terpusat memiliki titik I/O yang tersebar di area fisik yang luas — terlalu jauh untuk disambungkan secara ekonomis ke rak pusat, tetapi cukup dekat dalam kelompok untuk mendapatkan manfaat dari selungkup lokal bersama.

Setiap stasiun ET 200M menangani satu kluster fisik titik I/O: ia terhubung ke sensor dan aktuator di dekatnya, memproses sinyal mereka melalui modul sinyal yang kompatibel dengan S7-300 di raknya, dan bertukar data proses yang dihasilkan dengan pengontrol melalui satu kabel PROFIBUS DP.

IM 153-2 adalah modul yang mengelola pertukaran ini — menyiapkan protokol budak PROFIBUS DP, menyinkronkan transfer data dengan siklus polling master DP, dan menangani pelaporan diagnostik yang memberi tahu pengontrol status setiap modul di rak.

Varian 6ES7153-2AA02-0XB0 mendukung hingga delapan modul sinyal per stasiun ET 200M.

Ini adalah kapasitas standar untuk sebagian besar aplikasi ET 200M — cukup untuk mengakomodasi kombinasi modul input digital, output digital, input analog, dan output analog yang mencakup kluster I/O lengkap tanpa memerlukan stasiun kedua.

Volume pengalamatan input / output 128 byte-nya berskala secara alami dengan konfigurasi delapan modul pada lebar modul yang umum.

Spesifikasi Utama

Redundansi — Cara IM 153-2 Menangani Peralihan Kesalahan

Salah satu kemampuan IM 153-2 yang membedakannya dari modul antarmuka yang lebih sederhana adalah dukungan redundansi.

Dalam konfigurasi ET 200M yang redundan, dua modul IM 153-2 dipasang di rak ET 200M yang sama — satu aktif dan satu siaga.

Keduanya terhubung ke kabel PROFIBUS DP yang sama (atau ke dua kabel DP terpisah dalam konfigurasi bus redundan), tetapi hanya modul aktif yang menangani pertukaran data siklik pada waktu tertentu.

Jika IM 153-2 aktif gagal — karena kegagalan perangkat keras internal, gangguan catu daya, atau hilangnya komunikasi PROFIBUS pada kabelnya — modul siaga mendeteksi kegagalan melalui pemantauan berkelanjutan status modul aktif dan beralih ke mode aktif.

Peralihan ini terjadi tanpa kehilangan data proses dan dalam toleransi yang ditentukan oleh pengatur waktu pengawas master DP.

Modul I/O di rak terus beroperasi selama transisi; IM 153-2 aktif yang baru segera melanjutkan pertukaran data siklik dengan master PROFIBUS DP.

Untuk pabrik proses dan mesin kritis di mana kegagalan stasiun I/O berarti penghentian pabrik, konfigurasi IM 153-2 ganda sering kali merupakan persyaratan standar dalam spesifikasi desain sistem.

Biaya dua modul IM 153-2 kecil dibandingkan dengan biaya penghentian produksi yang tidak direncanakan yang disebabkan oleh satu titik kegagalan dalam infrastruktur I/O.

Stempel Waktu — Perekaman Peristiwa dengan Resolusi 10ms

Fungsi stempel waktu IM 153-2 merekam waktu yang tepat dari perubahan status input digital — tepi naik dan tepi turun — hingga akurasi 10ms.

Ini terpisah dari pertukaran data proses siklik normal: modul memelihara buffer peristiwa internal (15 buffer, hingga 20 pesan masing-masing) yang menyimpan peristiwa yang diberi stempel waktu, yang dibaca master DP secara asiklik. Referensi waktu menggunakan format waktu internet RFC 1119, disinkronkan ke jam pengontrol SIMATIC.

Stempel waktu melayani beberapa tujuan rekayasa.

Dalam analisis peristiwa kritis keselamatan — menentukan input mana yang berubah lebih dulu setelah gangguan proses, atau merekonstruksi urutan peristiwa yang menyebabkan penghentian mesin — stempel waktu resolusi milidetik memberikan dasar faktual yang tidak dapat diberikan oleh data pemindaian siklik mentah (yang hanya memberi tahu Anda status di akhir setiap pemindaian).

Analisis gangguan proses, log peristiwa pemantauan energi, dan pencatatan waktu mulai/berhenti batch adalah aplikasi lain di mana fungsi stempel waktu menangkap data yang tidak dapat dihasilkan oleh program kontrol saja.

Hingga 128 input digital di seluruh stasiun ET 200M dapat diberi stempel waktu secara bersamaan, dengan peristiwa tepi naik dan turun dikirim pada siklus pelaporan 1000ms.

Fungsi ini tersedia dengan konfigurasi 8 modul standar dari 6ES7153-2AA02-0XB0.

Layanan PROFIBUS — SYNC, FREEZE, dan Pertukaran Data Langsung

Selain I/O siklik master-budak dasar, IM 153-2 mendukung tiga layanan PROFIBUS DP yang diperluas yang menyediakan kemampuan sinkronisasi dan komunikasi tambahan:

SYNC memaksa semua modul output di stasiun ET 200M untuk memperbarui output mereka secara bersamaan pada perintah SYNC dari master DP, terlepas dari kapan data output individu tiba melalui bus.

Ini digunakan dalam aplikasi mesin di mana beberapa saluran output harus beralih pada saat yang sama — aktivasi simultan beberapa sumbu atau grup katup dalam urutan terkoordinasi.

FREEZE mengunci semua modul input di stasiun ET 200M untuk menangkap status input mereka secara bersamaan pada perintah FREEZE dari master.

Status terkunci dipertahankan hingga master membaca data yang dibekukan dan melepaskan kunci.

Untuk mengukur status beberapa saluran input pada saat yang ditentukan — sensor posisi pada beberapa sumbu, atau status jalur produksi pada peristiwa tertentu — FREEZE memberikan sinkronisasi temporal yang tidak dapat dijamin oleh pembacaan siklik normal.

Pertukaran data langsung (budak-ke-budak) memungkinkan satu budak ET 200M untuk menerbitkan data inputnya langsung ke ruang alamat budak DP lain tanpa master DP merutekan data. Ini memungkinkan jalur data sensor-ke-aktuator dengan latensi minimum yang melewati siklus program master, berguna dalam interlock mesin respons cepat dan loop kontrol lokal yang kritis terhadap keselamatan.

FAQ

Q1: Modul mendukung hingga 8 modul S7-300. Bisakah modul fungsi (FM) dan prosesor komunikasi (CP) digunakan selain modul sinyal?

Ya. Delapan slot modul dalam stasiun ET 200M dapat menampung kombinasi modul sinyal S7-300 (SM), modul fungsi (FM), dan prosesor komunikasi (CP) yang dirilis untuk digunakan di ET 200M.

Modul fungsi seperti FM 350-1/350-2 (penghitung berkecepatan tinggi) dan FM 352 (pengontrol cam) beroperasi di ET 200M dengan parameterisasi yang sama seperti di rak S7-300 pusat.

Jumlah total modul — SM + FM + CP digabungkan — tidak boleh melebihi delapan per stasiun IM 153-2 (6ES7153-2AA02-0XB0).

Q2: Berapa rentang alamat PROFIBUS untuk IM 153-2, dan bagaimana cara mengaturnya?

Alamat PROFIBUS diatur melalui blok sakelar DIL dua baris di bagian depan modul IM 153-2, mengkodekan alamat dalam biner.

Alamat yang valid adalah 1 hingga 125 (alamat 0 dan 126 dicadangkan; 127 untuk siaran diagnostik).

Alamat berlaku segera saat dinyalakan — tidak perlu menyalakan ulang daya setelah mengubah sakelar.

Alamat yang diatur pada modul harus cocok dengan alamat yang ditetapkan ke budak DP ini dalam konfigurasi perangkat keras master S7 (STEP 7 HW Config atau yang setara dengan TIA Portal).

Q3: Apakah 6ES7153-2AA02-0XB0 mendukung pelepasan dan penyisipan saat daya menyala (hot swapping) modul I/O-nya?

IM 153-2 mendukung penggantian modul saat daya menyala untuk modul sinyal di rak ET 200M, asalkan modul sinyal tertentu yang digunakan dirilis untuk fungsi ini.

Ketika modul sinyal dilepas selama operasi, IM 153-2 melaporkan slot sebagai kosong ke master DP, dan program master DP menangani modul yang hilang sesuai dengan reaksi diagnostik yang dikonfigurasi.

Ketika modul pengganti disisipkan, IM 153-2 mengenalinya dan melanjutkan pertukaran data untuk slot tersebut. Tidak semua modul S7-300 mendukung hot swap — dokumentasi modul harus diperiksa untuk setiap jenis tertentu sebelum mengandalkan fungsi ini dalam instalasi langsung.

Q4: Modul terdaftar sebagai mendukung klasifikasi ATEX Cl.I Div.2 / II 3G EEx nA II T4. Apa artinya ini untuk penggunaan di atmosfer yang berpotensi meledak?

Persetujuan ATEX berarti 6ES7153-2AA02-0XB0 dapat dipasang di area berbahaya Zona 2 (atmosfer gas) dan area Kelas I Divisi 2 (setara Amerika Utara). Klasifikasi Zona 2 / Div.2 berlaku di mana gas yang mudah terbakar tidak ada secara normal tetapi dapat terjadi dalam kondisi abnormal.

Klasifikasi EEx nA menunjukkan bahwa modul tidak menimbulkan percikan api selama operasi normal dan tidak mengandung kontak yang menimbulkan percikan api yang dapat menyulut atmosfer berbahaya.

Persetujuan ini memungkinkan stasiun ET 200M dipasang lebih dekat ke peralatan proses berbahaya tanpa memerlukan selungkup yang dibersihkan atau bertekanan, tunduk pada kondisi pemasangan yang ditentukan dalam sertifikat KEMA.

Q5: Bisakah IM 153-2 (6ES7153-2AA02-0XB0) juga digunakan sebagai modul antarmuka di DP/PA Link atau Y-Link?

Tidak. 6ES7153-2AA02-0XB0 (varian IM 153-2AA) dirancang secara eksklusif untuk penggunaan stasiun ET 200M langsung. Varian IM 153-2BA (misalnya, 6ES7153-2BA02-0XB0, 6ES7153-2BA10-0XB0) adalah modul yang disertifikasi untuk digunakan sebagai modul antarmuka dalam arsitektur DP/PA Link dan Y-Link, serta mendukung hingga 12 modul sinyal per stasiun (dibandingkan dengan 8 untuk varian ini).

Saat memilih IM 153-2 untuk integrasi DP/PA Link atau Y-Link, seri -2BA harus ditentukan.
