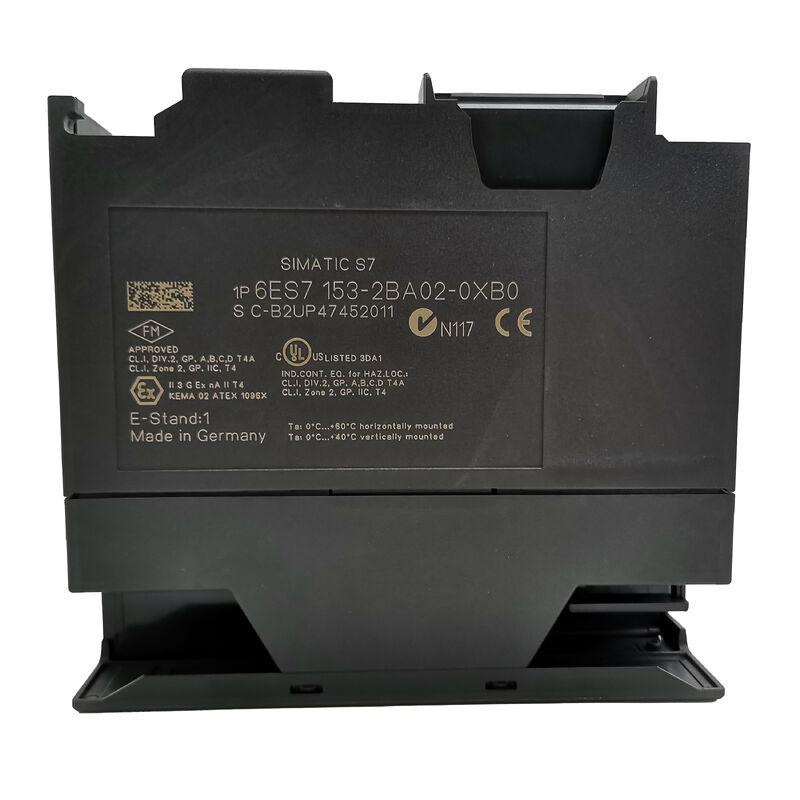

6ES7153-2BA02-0XB0 | SIMATIC ET 200M IM 153-2 DP Fitur Tinggi — 12 Modul / Redundansi / Stempel Waktu Isochronous / HART Extended / DP/PA Link / 24VDC

Modul Antarmuka ET 200M Berkemampuan Penuh — Yang Membedakan HF Dengan Varian IM 153-2 Lainnya

Beberapa varian IM 153-2 ada dalam keluarga ET 200M, dan varian tersebut berbeda dalam hal yang memengaruhi desain sistem lebih dari yang disarankan oleh nama serupa. 6ES7153-2BA02-0XB0 menempati posisi teratas dalam hierarki kemampuan IM 153-2:

Kapasitas stasiun 12 modul adalah keuntungan praktis pertama. Stasiun 8 modul standar menangani sebagian besar konfigurasi. Stasiun 12 modul melayani instalasi dengan I/O analog padat, kombinasi modul digital, analog, dan fungsi, atau node berat instrumentasi di mana batas 8 modul memaksa pemisahan grup I/O logis menjadi dua stasiun terpisah.

Kompatibilitas DP/PA Link dan Y-Link adalah pembeda utama kedua. Varian 2AA02 tidak dapat digunakan dalam arsitektur DP/PA Link — hanya seri 2BA yang dapat berfungsi sebagai modul antarmuka dalam DP/PA Link atau Y-Link. Untuk sistem otomasi proses yang mengintegrasikan perangkat lapangan PROFIBUS PA (pemancar tekanan dan aliran dengan komunikasi PA) melalui DP/PA Link, 2BA02 adalah spesifikasi yang tepat.

Spesifikasi Utama

Stempel Waktu Isochronous — 32 Sinyal Per Slot

2BA02 mendukung penandaan waktu isokron hingga 128 sinyal input digital di seluruh stasiun 12 modul, dengan hingga 32 sinyal per slot individual. Mode Isochronous menyinkronkan pengambilan data modul ke siklus bus PROFIBUS DP — peristiwa diberi stempel waktu relatif terhadap jam bus, bukan ke pengatur waktu lokal yang berjalan bebas. Ini memberikan referensi waktu yang konsisten dengan siklus program pengontrol daripada penyimpangan jam tingkat modul yang independen.

Untuk perekaman urutan kejadian di pabrik proses — merekonstruksi urutan yang tepat dari alarm instrumen, perubahan status katup, atau trip interlock setelah kejadian — stempel waktu isokron memberikan presisi forensik yang tidak dapat dilakukan oleh stempel 10 ms yang tidak disinkronkan. Aplikasi termasuk sistem perlindungan pembangkit listrik, interlock keselamatan kilang, dan pencatatan peristiwa proses batch bergantung pada kemampuan ini.

Inisiatif HART dan Budak yang Diperluas

Variabel sekunder HART yang diperluas:Transmisi HART standar mencakup variabel primer dan data proses terbatas. 2BA02 memperluas throughput data HART untuk menyertakan variabel sekunder — pengukuran tambahan dari pemancar multivariabel (tekanan, suhu, aliran dari satu instrumen) tanpa kabel tambahan. Nilai tambahan ini tersedia dalam data proses stasiun pada program pengontrol.

Inisiatif budak untuk Drive ES dan Switch ES:Modul ini dapat secara mandiri memulai komunikasi asiklik PROFIBUS DPV1 — mengirimkan permintaan ke Drive ES (akses parameter drive) dan Switch ES (switchgear cerdas) tanpa menunggu master DP memulai transaksi. Hal ini mengurangi latensi untuk siklus baca/tulis parameter dalam aplikasi manajemen parameter drive.

Skenario Aplikasi

Stasiun Tautan DP/PA dalam otomatisasi proses:Instrumentasi proses pada PROFIBUS PA terhubung ke pengontrol S7 melalui Tautan DP/PA. 2BA02 berfungsi sebagai modul antarmuka untuk bagian I/O ET 200M DP/PA Link — konfigurasi yang tidak dapat didukung oleh 2AA02.

Node instrumentasi padat:12 modul analog pada kabinet marshalling instrumentasi pusat — input tekanan, suhu, aliran, dan level — semuanya dalam satu stasiun ET 200M. Stempel waktu isochronous mencatat urutan perubahan variabel proses selama peristiwa yang tidak menyenangkan.

Pemantauan berkendara dengan instrumen HART:Status drive VFD melalui Slave Initiative + data pemancar HART multivariabel melalui variabel sekunder yang diperluas — keduanya tersedia dari satu stasiun 2BA02 tanpa perangkat keras tambahan.

Pertanyaan Umum

Q1: Apa perbedaan fungsional antara 2BA02 dan 2BA82 (6ES7153-2BA82-0XB0)?

Keduanya merupakan varian IM 153-2 HF yang mendukung 12 modul, redundansi, isochronous timestamping, dan DP/PA Link. 2BA82 adalah revisi perangkat keras yang lebih baru dengan karakteristik kelistrikan yang sedikit diperbarui (peringkat arus 650mA vs 600mA) dan firmware yang direvisi. Untuk sistem terinstal yang menggunakan 2BA02, pengganti langsung 2BA02 mempertahankan kompatibilitas firmware yang sama. 2BA82 dan penerusnya 2BA10 memberikan kemampuan fungsional yang sama.

Q2: Mengapa 2BA02 kompatibel dengan DP/PA Link sedangkan 2AA02 tidak?

DP/PA Link memerlukan modul antarmuka untuk mendukung layanan asiklik DPV1, diagnostik yang diperluas, dan profil slave PROFIBUS DP spesifik yang ditentukan untuk pengoperasian DP/PA Link. Seri 2BA mengimplementasikan kemampuan DPV1 yang diperluas ini. Seri 2AA tidak menyertakan ekstensi profil DPV1 sisi budak yang diperlukan untuk fungsi antarmuka DP/PA Link. Ini adalah perbedaan arsitektur firmware dan perangkat keras, bukan pengaturan konfigurasi.

Q3: Dapatkah modul FM dan CP dipasang di 12 slot, atau hanya modul sinyal?

Kombinasi modul sinyal (SM) S7-300, modul fungsi (FM), dan prosesor komunikasi (CP) S7-300 yang dirilis untuk penggunaan ET 200M dapat mengisi 12 slot tersebut. Penghitung FM 350-1/2, pengontrol cam FM 352, dan modul CP untuk PROFIBUS atau AS-Interface beroperasi di stasiun 2BA02 seperti halnya di rak pusat S7-300. Jumlah total gabungan SM + FM + CP tidak boleh melebihi 12.

Q4: Apa yang ditunjukkan oleh alamat stasiun PROFIBUS 801Eh?

801Eh adalah VendorID (pengidentifikasi keluarga pabrikan dan perangkat) yang dikodekan dalam file GSD untuk modul ini. Ini muncul di alat konfigurasi jaringan PROFIBUS DP dan mengonfirmasi identitas modul ketika master DP membuat tabel stasiunnya. Alamat bus PROFIBUS sebenarnya (1–125) diatur secara independen melalui sakelar DIL di bagian depan modul.

Q5: Alat pemrograman apa yang mengkonfigurasi stasiun 2BA02 di proyek S7?

LANGKAH 7 Konfigurasi perangkat keras HW Config (Klasik) atau Portal TIA menangani stasiun ET 200M — menetapkan alamat PROFIBUS, mengonfigurasi modul mana yang menempati slot mana, dan mengaktifkan stempel waktu dan parameter HART. File GSD untuk 2BA02 harus diinstal di lingkungan pemrograman sebelum modul muncul di katalog perangkat keras. File GSD tersedia dari repositori dokumentasi produk.
