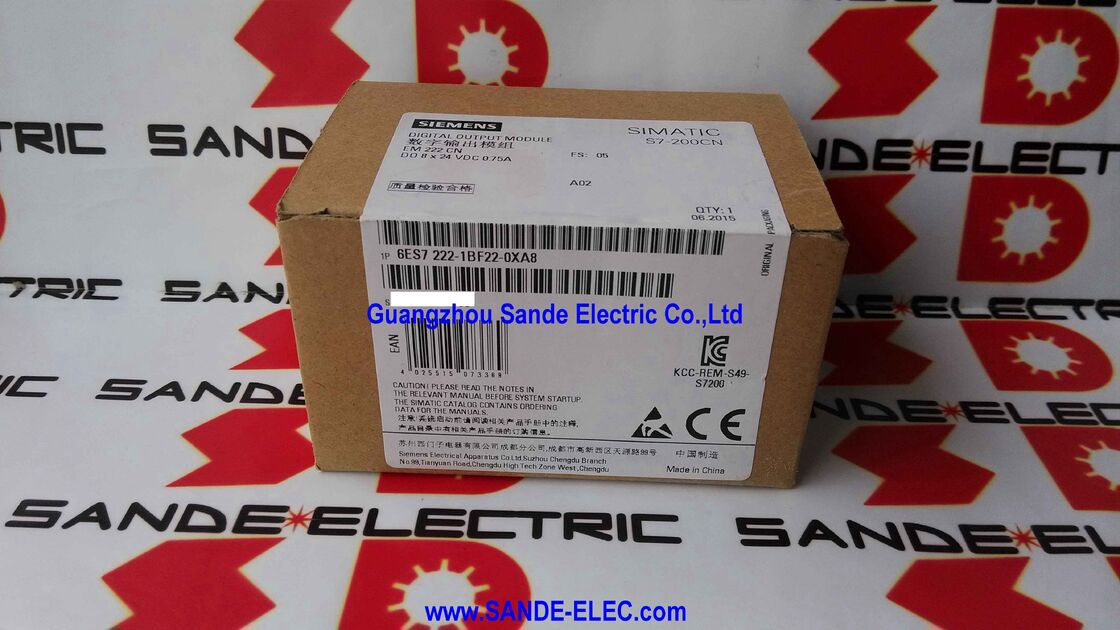

Modul PLC 6ES7222-1BF22-0XA8 6ES7 222-1BF22-0XA8 6ES7 222-1BF22-0XA8 6ES7222-1BF22-OXA8

Siemens 6ES7222-1BF22-0XA8 | SIMATIC S7-200 CN EM 222 — 8 Output Transistor 24VDC, 0.75A, Proteksi Hubung Singkat, Hanya CPU S7-22X, Persetujuan CE, Produksi China

Ringkasan

Modul ekspansi output transistor 24V DC delapan kanal Siemens 6ES7222-1BF22-0XA8 adalah untuk platform mikro-PLC SIMATIC S7-200 CN.

Ini adalah padanan solid-state dari EM 222 output relai — di mana versi relai (6ES7222-1HF22-0XA8) mengalihkan beban melalui kontak mekanis dengan kecepatan milidetik dengan isolasi netral tegangan, versi transistor mengalihkan beban 24VDC melalui transistor semikonduktor dengan kecepatan mikrodetik dengan perlindungan kesalahan elektronik bawaan.

Keputusan transistor versus relai adalah salah satu pilihan pemilihan output pertama dalam desain ekspansi PLC apa pun, dan memahaminya dengan benar lebih penting daripada perbedaan spesifikasi lainnya antara kedua modul.

Output transistor beralih dalam kisaran 100–300 mikrodetik — kira-kira 10.000 kali lebih cepat daripada kontak relai.

Untuk output yang harus menghasilkan pulsa (kontrol motor stepper, simulasi pengukur aliran, kontrol kecepatan PWM), kecepatan ini bukan pilihan — ini adalah persyaratan fisik yang hanya dapat dipenuhi oleh output solid-state.

Kontak relai tidak dapat membuka dan menutup cukup cepat untuk menghasilkan pulsa yang bersih pada frekuensi di atas beberapa puluh Hz.

Perlindungan hubung singkat elektronik di EM 222 transistor menambahkan lapisan toleransi kesalahan yang tidak dapat ditandingi oleh output relai.

Ketika kesalahan pengkabelan menciptakan hubung singkat pada output transistor, sirkuit penginderaan arus semikonduktor mendeteksi arus berlebih dan mematikan saluran yang terpengaruh sebelum kerusakan termal terjadi. Transistor pulih setelah kesalahan diatasi; modul terus beroperasi pada semua saluran yang tidak terpengaruh selama peristiwa kesalahan.

Sebaliknya, hubung singkat pada output relai sepenuhnya bergantung pada sekring eksternal untuk mengatasi kesalahan — kontak relai dapat rusak dalam prosesnya, memerlukan penggantian modul.

Spesifikasi Utama

0.75A per Output Membawa Anda — Pencocokan Beban dalam Praktik

Peringkat arus output 0.75A menentukan beban apa yang dapat didorong oleh modul ini secara langsung. Bekerja melalui jenis beban 24VDC umum:

Kumparan relai 24VDC standar menarik 50–100mA — jauh di dalam batas 0.75A, dan setiap output transistor dapat menggerakkan satu kumparan relai dengan ruang yang signifikan. Jika beberapa kumparan harus dialiri daya secara bersamaan pada output terkait, total arus tetap nyaman dalam batas suplai modul.

Katup solenoida 24VDC tipikal menarik 200–400mA saat diaktifkan.

Output transistor 0.75A menangani ini dengan margin, dan kecepatan switching yang tinggi seringkali merupakan keuntungan — katup pneumatik pada mesin perakitan dan pengemasan dapat berputar puluhan kali per menit, jauh melebihi masa pakai kontak relai pada tingkat tugas ini.

Lampu indikator 24VDC menarik 10–50mA; lampu pilot LED menarik di bawah 30mA.

Output transistor menggerakkan ini dengan mudah, dan untuk sinyal indikator yang dimodulasi (berkedip pada tingkat yang ditentukan, peredupan LED yang dikontrol intensitas melalui PWM), switching transistor yang cepat sangat penting untuk menghasilkan gelombang yang bersih.

Beban yang menarik lebih dari 0.75A — motor DC kecil yang dioperasikan secara langsung, solenoida berdaya tinggi, kontaktor besar dengan kumparan 24VDC berarus tinggi — melebihi peringkat output transistor dan harus dihubungkan melalui relai 24VDC perantara yang berukuran sesuai dengan beban.

Perlindungan Hubung Singkat Elektronik Bawaan — Toleransi Kesalahan Praktis

Perlindungan hubung singkat di EM 222 transistor beroperasi sebagai pembatas arus yang dapat mengatur ulang sendiri. Ketika arus output melebihi ambang batas trip — disebabkan oleh hubung singkat pada pengkabelan lapangan atau beban yang korslet — sirkuit perlindungan mengurangi atau menginterupsi arus output.

Saluran biasanya tetap tidak aktif sampai program PLC mengalihkan output (mematikannya, lalu menyalakannya kembali), yang mengaktifkan kembali transistor jika kesalahan telah diatasi.

Dalam lingkungan produksi, perilaku ini berharga karena dua alasan.

Pertama, modul tidak rusak oleh kesalahan — tidak seperti kontak relai yang dapat dilas atau terkikis oleh arus hubung singkat yang tidak terlindungi, perlindungan transistor mencegah kerusakan termal. Kedua, saluran lain terus beroperasi secara normal — kesalahan pengkabelan pada satu output tidak memengaruhi tujuh saluran yang tersisa atau sisa I/O mesin.

Saluran yang rusak dapat diidentifikasi dan diselidiki sementara mesin terus berjalan pada output yang tidak terpengaruh.

Ini kontras dengan EM 222 relai, di mana hubung singkat bergantung pada sekring eksternal untuk perlindungan, dan kontak relai dapat rusak sebelum sekring teratasi.

Dalam aplikasi di mana kesalahan pengkabelan output merupakan risiko operasional yang realistis — lingkungan berdebu, mesin dengan perkakas atau perlengkapan yang sering diganti, atau sistem di mana konektor pengkabelan secara rutin dilepas — output yang melindungi diri sendiri dari modul transistor mewakili keuntungan operasional yang berarti.

Produksi S7-200 CN — Konteks Varian China

Akhiran "-0XA8" mengidentifikasi ini sebagai varian S7-200 CN yang diproduksi di China, dibuat di China untuk pasar yang menerima sertifikasi CE.

Ini secara fungsional setara dengan 6ES7222-1BF22-0XA0 yang diproduksi di Eropa dalam semua spesifikasi listrik, jumlah I/O, karakteristik switching, dan kompatibilitas bus S7-22X. Kedua varian menggunakan lingkungan pemrograman STEP 7 Micro/WIN yang identik dan tidak memerlukan diferensiasi dalam program PLC.

Varian S7-200 CN (China) muncul ketika Siemens mengadaptasi platform S7-200 untuk produksi dan distribusi di pasar di mana persetujuan CE sudah cukup dan di mana ekonomi biaya produksi lokal masuk akal.

Penunjukan "CN" menandakan varian produksi tetapi tidak membawa implikasi fungsional bagi insinyur yang memasang dan mengoperasikan modul.

Varian XA8 dan XA0 dapat hidup berdampingan dalam rantai ekspansi S7-22X yang sama tanpa ketidakcocokan apa pun.

FAQ

Q1: Bisakah output transistor 6ES7222-1BF22-0XA8 menghasilkan pulsa langkah yang dibutuhkan untuk kontrol motor stepper?

Output transistor dapat beralih pada frekuensi yang memadai untuk banyak aplikasi motor stepper. Namun, Siemens secara khusus merancang fungsi PTO (Pulse Train Output) onboard CPU S7-200 — tersedia pada Q0.0 dan Q0.1 dari CPU S7-22X — untuk generasi pulsa motor stepper berkinerja tinggi, dengan dukungan perangkat keras khusus untuk kontrol frekuensi yang tepat dan profil akselerasi/deselerasi.

Untuk generasi pulsa langkah utama, output PTO khusus CPU harus digunakan.

Output transistor modul ekspansi cocok untuk sinyal stepper tambahan (arah, aktifkan, reset) atau untuk sumbu sekunder di mana kontrol yang lebih sederhana dapat diterima.

Q2: Apakah output transistor PNP (sourcing) atau NPN (sinking), dan apakah ini memengaruhi kompatibilitas dengan perangkat lapangan?

Modul output transistor S7-200 EM 222 menghasilkan output PNP (sourcing). Saat aktif, setiap transistor output menghubungkan terminal output ke suplai positif 24V — arus mengalir dari terminal output, melalui beban, ke terminal negatif (0V) suplai 24V.

Konfigurasi sumber PNP ini kompatibel dengan sebagian besar beban industri 24VDC yang dirancang untuk input digital pensakelaran-sinyal-positif (PNP).

Peralatan atau sensor yang memerlukan sinyal output NPN (sinking) — di mana keadaan aktif menghubungkan output ke 0V daripada ke 24V — memerlukan relai perantara atau konverter sinyal untuk berinteraksi dengan benar dengan output transistor PNP.

Q3: Bagaimana perlindungan hubung singkat diatur ulang setelah kesalahan — secara otomatis ketika kesalahan diatasi, atau apakah program PLC perlu bertindak?

Perilaku pemulihan yang tepat tergantung pada desain sirkuit perlindungan dan tingkat keparahan kesalahan. Dalam sebagian besar implementasi, setelah trip perlindungan hubung singkat, output tetap mati bahkan jika kesalahan diatasi.

Program PLC harus mengalihkan output (menulis "0" lalu "1" ke bit output) untuk mengaktifkan kembali transistor. Siklus daya singkat dari suplai beban modul ekspansi juga dapat mengatur ulang perlindungan.

Sebelum mengatur ulang, pengkabelan lapangan dan beban harus diperiksa untuk memastikan hubung singkat telah diperbaiki — mengaktifkan kembali output transistor ke hubung singkat yang terus-menerus akan segera memicu kembali perlindungan dan dapat menyebabkan kerusakan termal jika sirkuit perlindungan sering digunakan.

Q4: Bisakah modul transistor EM 222 dicampur dengan modul relai EM 222 dalam rantai ekspansi S7-22X yang sama?

Ya. Bus ekspansi S7-22X menerima kombinasi modul input digital, output digital (relai atau transistor), dan modul ekspansi analog apa pun dalam batas modul ekspansi total CPU (7 modul untuk S7-224/224XP/226, 2 untuk S7-221/222).

EM 222 relai dan EM 222 transistor dapat menempati posisi yang berdekatan dalam rantai ekspansi yang sama, dan program PLC mengakses outputnya secara identik — byte output berurutan (QB) terlepas dari apakah jenis output yang mendasarinya adalah relai atau transistor.

Kemampuan campur-padu ini memungkinkan perancang mesin untuk menetapkan output relai ke beban AC dan aktuator siklus yang jarang, dan output transistor ke beban DC berkecepatan tinggi, dalam satu rantai ekspansi yang ringkas.

Q5: S7-200 CN telah dihentikan. Berapa lama modul transistor EM 222 pengganti akan tersedia?

Siemens secara resmi menghentikan platform S7-200 dan S7-200 CN, dengan akhir penjualan aktif terjadi secara progresif selama beberapa tahun.

Meskipun Siemens tidak lagi memasok modul-modul ini melalui saluran penjualan standarnya, basis terpasang peralatan S7-200 CN di seluruh dunia sangat besar, dan pasar sekunder — dealer surplus industri, pembaru, dan pemasok otomatisasi warisan khusus — mempertahankan stok.

Untuk lokasi dengan instalasi S7-200 CN yang signifikan, pendekatan praktisnya adalah mengidentifikasi modul suku cadang kritis (termasuk varian transistor dan relai EM 222), menilai tingkat stok saat ini, dan memperoleh unit tambahan untuk menutupi perkiraan masa pakai peralatan yang tersisa dari stok surplus yang tersedia.
