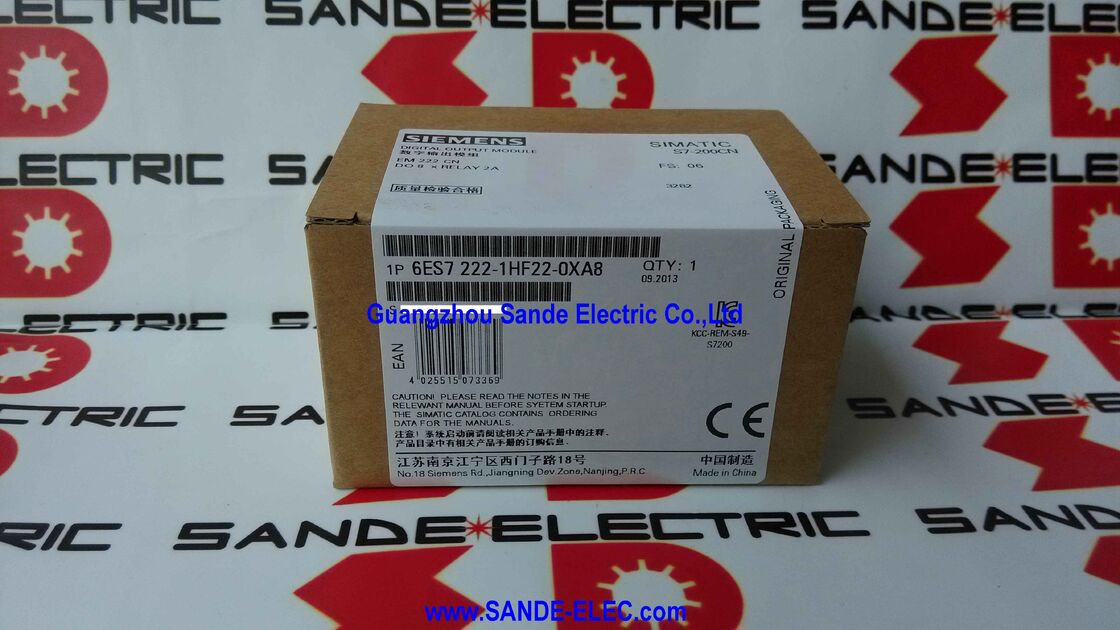

PLC MODULE 6ES7222-1HF22-0XA8 6ES7 222-1HF22-0XA8 6ES7222-1HF22-OXA8

Siemens 6ES7222-1HF22-0XA8 | SIMATIC S7-200 CN EM 222 — 8 Output Relay, 2A per Kontak, Hanya CPU S7-22X, Persetujuan CE, 62×45×80mm, 0.25kg

Gambaran Umum

Modul ekspansi Siemens 6ES7222-1HF22-0XA8 adalah modul ekspansi delapan output relay untuk keluarga micro-PLC SIMATIC S7-200 CN. Modul ini terhubung ke sisi kanan CPU S7-22X — atau berantai melalui modul ekspansi yang sudah ada — menambahkan delapan kontak relay bebas potensial ke kemampuan output sistem.

Untuk banyak aplikasi kontrol mesin dan peralatan kecil yang dibangun di sekitar platform S7-200 CN selama dua dekade terakhir, modul relay EM 222 tetap menjadi suku cadang penting bahkan sekarang setelah platform itu sendiri dihentikan.

Karakteristik penentu dari modul ini adalah jenis output relaynya. Relay adalah sakelar elektromekanis: kumparan yang dialiri arus oleh sirkuit output PLC menyebabkan satu set kontak mekanis tertutup.

Kontak dan kumparan terpisah secara elektrik — tidak ada jalur arus di antara keduanya. Isolasi inilah yang membuat output relay begitu serbaguna dari perspektif pengkabelan lapangan. Delapan kontak pada EM 222 dapat mengalihkan beban yang beroperasi pada tegangan apa pun hingga maksimum yang terukur pada relay, terlepas dari tegangan suplai PLC.

Satu saluran dapat mengalihkan kumparan kontaktor motor 230VAC; saluran berikutnya, katup solenoida 24VDC; saluran berikutnya, relay sinyal darurat 48VDC — semuanya dari modul ekspansi yang sama, tanpa interaksi listrik di antara mereka.

Fleksibilitas tegangan ini memang memiliki keterbatasan. Kontak relay beralih dalam milidetik daripada mikrodetik output transistor, membuatnya tidak cocok untuk aplikasi switching frekuensi tinggi.

Dan kontak relay aus selama masa operasinya — jutaan operasi secara mekanis, tetapi jauh lebih sedikit secara elektrik pada arus terukur — menjadikan EM 222 transistor pilihan yang lebih baik untuk output apa pun yang harus beralih secara sering.

Spesifikasi Utama

Fleksibilitas Tegangan Kontak Relay — Mengapa Masih Penting

Dalam mesin yang sepenuhnya 24VDC di mana setiap aktuator, katup, dan indikator beroperasi pada 24V DC, modul output transistor biasanya merupakan pilihan teknis yang lebih baik — lebih cepat, tidak ada keausan kontak, perlindungan kesalahan elektronik. Tetapi sebagian besar instalasi industri tidak sepenuhnya 24VDC. Banyak pabrik masih menjalankan sirkuit kontrol 230VAC atau 110VAC yang lebih tua bersama dengan sistem 24VDC modern. Pabrik proses menggunakan sinyal 48VDC atau 110VDC.

Sistem keselamatan mungkin menggunakan tegangan suplai khusus yang terisolasi dari daya kontrol normal.

Di lingkungan multi-tegangan ini, isolasi listrik modul output relay antara sirkuit PLC dan beban yang dialihkan menjadikannya satu-satunya pilihan praktis untuk mengalihkan beban non-24VDC secara langsung tanpa perangkat keras perantara tambahan.

Modul relay EM 222 dalam mesin dengan campuran output 24VDC dan 230VAC menangani keduanya dari modul yang sama, dengan setiap kontak relay dialihkan secara individual dan tegangan sepenuhnya dipisahkan oleh mekanisme relay.

Modul output transistor akan memerlukan relay eksternal untuk menangani beban AC, menambah biaya, ruang panel, dan komponen tambahan pada desain.

Tidak Ada Perlindungan Hubung Singkat — Praktik Pengkabelan Lapangan yang Diperlukan

Tidak adanya perlindungan hubung singkat pada output kontak relay bukanlah cacat desain — itu melekat pada cara kerja kontak relay. Kontak relay adalah jalur konduktif sederhana saat tertutup; ia tidak memiliki mekanisme untuk mendeteksi atau membatasi arus.

Hubung singkat pada output relay menyebabkan arus tidak terbatas hingga perangkat eksternal memutusnya.

Untuk instalasi yang aman, setiap saluran output relay harus dilindungi oleh sekering eksternal atau pemutus sirkuit yang ukurannya sesuai untuk melindungi kontak relay (peringkat 2A), pengkabelan lapangan, dan beban. Sekering miniatur dengan peringkat 1–2A adalah standar untuk sirkuit output relay 24VDC.

Untuk sirkuit 230VAC, pemutus sirkuit miniatur (MCB) dengan peringkat dan karakteristik yang sesuai (biasanya kurva B atau C, 1–2A untuk beban kumparan kecil) memberikan perlindungan yang diperlukan.

Perangkat pelindung harus ditempatkan sedekat mungkin dengan terminal output modul ekspansi — biasanya pada strip terminal sekering yang berdekatan — untuk meminimalkan panjang konduktor yang tidak terlindungi.

Dalam praktiknya, beban itu sendiri sering kali memberikan perlindungan utama: pemutus sirkuit perlindungan motor melindungi sirkuit ke kontaktor starter motor; sekering strip terminal sekering melindungi sirkuit katup solenoida.

Yang penting adalah perangkat perlindungan dengan peringkat yang sesuai seri dengan setiap sirkuit output relay.

Umur Kontak Relay dan Pemilihan Aplikasi

Kontak relay memiliki masa pakai yang ditentukan yang bergantung pada jumlah operasi dan kondisi beban pada setiap peristiwa switching. Umur mekanis (switching tanpa beban, atau beban yang sangat ringan) biasanya berkisar antara 10 juta operasi.

Umur elektrik pada kondisi terukur — 2A pada 24VDC atau setara — biasanya 100.000 hingga 300.000 operasi.

Ini berarti output relay paling cocok untuk output yang beralih jarang: urutan mulai/berhenti yang dipicu oleh input operator, pengakuan alarm, perintah motor awal shift, atau operasi katup yang dipicu batch.

Untuk output yang berputar ratusan atau ribuan kali per shift — misalnya, katup pneumatik pada jalur pengemasan berkecepatan tinggi — umur elektrik relay dapat habis dalam beberapa minggu. Aplikasi siklus tinggi ini harus menggunakan EM 222 transistor sebagai gantinya.

Jenis beban juga memengaruhi umur kontak.

Beban DC resistif (elemen pemanas, lampu resistif) adalah yang paling ringan. Beban DC induktif (kumparan relay, solenoida) menghasilkan lonjakan tegangan balik saat dimatikan yang menyebabkan busur kontak — dioda freewheeling di seluruh beban menekan busur ini dan secara signifikan memperpanjang umur kontak.

Beban AC (kontaktor motor, transformator) menghasilkan busur saat membuat dan memutus — sirkuit snubber di seluruh kontak mengurangi busur dan memperpanjang masa pakai.

FAQ

Q1: Berapa banyak modul relay EM 222 yang dapat dihubungkan ke satu CPU S7-22X?

CPU S7-224, S7-224XP, dan S7-226 mendukung total hingga 7 modul ekspansi (kombinasi modul input digital, output digital, dan analog).

S7-221 dan S7-222 terbatas pada 2 modul ekspansi masing-masing. Beberapa modul relay EM 222 dapat digabungkan di stasiun yang sama dalam batas-batas ini — S7-226 dengan tujuh modul relay EM 222 akan menyediakan 56 kontak output relay selain output onboard CPU.

Arus suplai ekspansi internal 5V CPU juga harus diperiksa terhadap total arus yang ditarik oleh semua modul ekspansi yang terhubung.

Q2: Bisakah output relay EM 222 mengalihkan beban AC dan DC pada saluran yang berbeda secara bersamaan?

Ya. Setiap kontak relay terisolasi secara elektrik — tidak ada jalur listrik umum antar kontak. Saluran 1 dapat mengalihkan kumparan kontaktor motor 230VAC, saluran 2 katup solenoida 24VDC, saluran 3 relay 48VDC, semuanya secara bersamaan tanpa interaksi listrik antar sirkuit.

Praktik pengkabelan yang tepat (pelabelan, pengelompokan berdasarkan tegangan beban, bagian terminal terpisah untuk kelas tegangan yang berbeda) penting untuk instalasi dan pemeliharaan yang aman, tetapi secara elektrik isolasi antar kontak relay sepenuhnya mendukung operasi multi-tegangan.

Q3: Apa perbedaan antara modul ini dan EM 222 output transistor (6ES7222-1BF22-0XA8), dan bagaimana memilih di antaranya?

Versi relay mengalihkan tegangan apa pun (AC atau DC) hingga maksimum yang terukur, pada kecepatan switching milidetik, tanpa perlindungan arus lebih elektronik. Versi transistor hanya mengalihkan 24VDC, pada kecepatan switching mikrodetik, dengan perlindungan hubung singkat elektronik.

Pilih relay ketika: beban mencakup tegangan AC atau tegangan non-24VDC, isolasi listrik diperlukan, atau frekuensi switching rendah.

Pilih transistor ketika: semua beban adalah 24VDC, switching cepat atau frekuensi tinggi diperlukan (pulsa langkah, PWM, katup pneumatik berputar berkali-kali per menit), atau umur kontak yang panjang tanpa perawatan penting.

Q4: Apakah 6ES7222-1HF22-0XA8 (CN, hanya CE) secara elektrik setara dengan 6ES7222-1HF22-0XA0 (produksi Eropa, persetujuan penuh)?

Ya, spesifikasi listrik, jumlah output, peringkat kontak, dan kompatibilitas bus ekspansi S7-22X identik.

Perbedaannya hanya pada sertifikasi produk: XA8 (varian CN) hanya memiliki persetujuan CE, sedangkan XA0 (varian Eropa) membawa sertifikasi tambahan termasuk UL dan cUL.

Untuk instalasi di mana sertifikasi CE memenuhi persyaratan peraturan, XA8 adalah pengganti fungsional langsung untuk XA0 — tidak ada perubahan perangkat keras, tidak ada perubahan program PLC, tidak perlu konfigurasi ulang.

Q5: Platform S7-200 CN telah dihentikan. Apakah modul relay EM 222 cadangan masih dapat diperoleh?

Platform S7-200 telah dihentikan oleh Siemens, diikuti oleh keluarga S7-200 CN.

Meskipun Siemens tidak lagi memproduksi atau mendistribusikan modul-modul ini secara aktif melalui saluran standar, basis terpasang sistem S7-200 dan S7-200 CN di seluruh dunia sangat besar, dan stok modul cadangan yang substansial ada di pasar surplus industri.

Pemasok khusus suku cadang otomatisasi Siemens lama dan yang dihentikan secara teratur menyimpan modul relay EM 222 dalam kondisi stok baru-lama dan rekondisi.

Untuk lokasi yang mengoperasikan peralatan S7-200 CN, membangun buffer suku cadang modul kritis — termasuk EM 222 — adalah praktik pemeliharaan yang baik.
