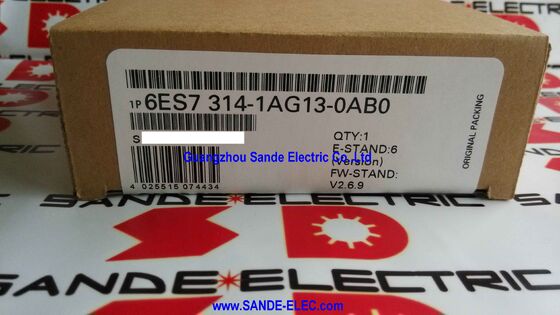

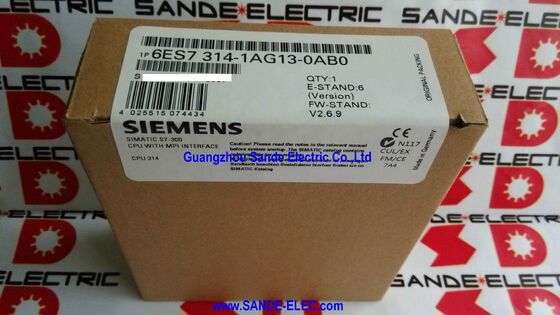

SIMATIC CPU WITH MPI INTERFACE 6ES7314-1AG13-0AB0 6ES7 314-1AG13-0AB0 6ES7314-1AG13-OABO

Siemens 6ES7314-1AG13-0AB0 | SIMATIC S7-300 CPU 314 — 96KB Memori Kerja / MPI / Pasokan 24V DC Terintegrasi / Diperlukan Kartu Memori Mikro / Suku Cadang

CPU 314 — Pekerja Keras S7-300 Kelas Menengah

CPU 314 menempati bagian tengah produktif dari jajaran CPU SIMATIC S7-300. Di bawahnya terdapat CPU 312 dan CPU 313 entry-level dengan kapasitas memori lebih kecil untuk aplikasi ringkas; di atasnya terdapat varian CPU 315 dan 317 berperforma lebih tinggi dengan memori lebih besar dan antarmuka PROFIBUS DP. Memori kerja 96KB CPU 314 dan profil komunikasi khusus MPI menempatkannya tepat di tempat yang dirancang Siemens: sistem kontrol berbasis rak modular dengan kompleksitas sedang di mana program cocok dengan nyaman dalam 96KB dan semua komunikasi jaringan berjalan melalui antarmuka MPI — terminal pemrograman, koneksi HMI, dan pertukaran data antar-CPU.

Berbeda dengan CPU kompak S7-300 (CPU 312C, CPU 313C, CPU 314C-2) yang mengintegrasikan saluran I/O digital dan analog langsung ke dalam wadah CPU, CPU 314 adalah modul pemrosesan murni. Semua I/O ditangani oleh modul sinyal terpisah di rak S7-300. Ini adalah arsitektur modular standar untuk kontrol mesin ukuran menengah, panel pendukung proses, dan sistem otomasi utilitas di mana jumlah dan jenis I/O ditentukan oleh modul sinyal yang terpasang, bukan oleh apa yang terpasang di dalam CPU.

Spesifikasi Utama

MPI — Antarmuka yang Mendefinisikan Rekayasa S7-300

MPI (Multi-Point Interface) adalah koneksi komunikasi CPU 314 ke dunia luar. Dengan kecepatan hingga 12 Mbit/s dan dengan dukungan hingga 32 node per segmen, MPI membawa koneksi terminal pemrograman (PG/PC) untuk upload/download program STEP 7, koneksi panel HMI (OP/TP) untuk data layar operator, dan pertukaran data CPU-ke-CPU (NetRead/NetWrite) antara CPU S7-300 dalam sistem rak yang saling terhubung.

MPI bukan PROFIBUS — ia menggunakan perangkat keras fisik RS-485 yang sama tetapi protokol yang berbeda dan panjang kabel maksimum yang jauh lebih pendek. Untuk instalasi di mana komunikasi perangkat lapangan memerlukan PROFIBUS DP, konfigurasi khusus MPI CPU 314 berarti prosesor komunikasi CP 342-5 harus ditambahkan ke rak untuk menyediakan fungsionalitas master DP.

Instalasi yang dirancang di sekitar CPU 314 mengelola semua I/O lapangan melalui perluasan rak terdistribusi atau melalui modul sinyal S7-300 lokal rak — desain khusus MPI yang menentukan cakupan aplikasi.

Pasokan 24V DC Terintegrasi — Tidak diperlukan PS 307 Terpisah untuk CPU

Pasokan 24V DC terintegrasi pada CPU 314 terhubung langsung ke rel suplai panel 24V DC, tidak bergantung pada konversi AC-ke-DC modul catu daya PS 307. CPU mengambil daya pengoperasiannya dari 24V DC — PS 307 masih diperlukan untuk tegangan bus rak dan suplai modul I/O lapangan, namun CPU itu sendiri diberi daya langsung dari suplai 24V DC dan bukan melalui sambungan terpisah dari rel PS 307.

Pertanyaan Umum

Q1: Apa perbedaan antara CPU 314 dan CPU 315-2 DP, dan kapan masing-masing harus ditentukan?

CPU 314 memiliki memori kerja 96KB dan komunikasi khusus MPI — tidak ada master PROFIBUS DP. CPU 315-2 DP memiliki memori kerja 128KB dan antarmuka master/slave PROFIBUS DP terintegrasi selain MPI. Tentukan CPU 314 ketika aplikasi sesuai dengan ukuran 96KB dan semua I/O bidang dilakukan melalui modul rak lokal atau ekspansi rak jarak jauh yang terhubung dengan MPI. Tentukan CPU 315-2 DP (atau lebih tinggi) ketika antarmuka master PROFIBUS DP diperlukan untuk I/O terdistribusi atau komunikasi drive — CPU 314 tidak dapat berfungsi sebagai master DP tanpa modul komunikasi CP 342-5 terpisah.

Q2: Apakah CPU 314 merupakan CPU kompak dengan I/O onboard?

Tidak. CPU 314 adalah prosesor rak murni — tidak ada saluran I/O digital atau analog onboard. Semua I/O disediakan oleh modul sinyal (SM) S7-300 terpisah yang dipasang di rak di samping CPU. CPU kompak (CPU 314C-2 PN/DP, CPU 313C, dll.) mengintegrasikan I/O onboard; CPU standar 314 tidak. Tata letak rak dan semua alamat I/O dalam program yang diinstal didasarkan pada modul sinyal terpisah.

Q3: Apakah Kartu Memori Mikro dari CPU 314 yang rusak dapat digunakan langsung di unit pengganti?

Ya — ini adalah prosedur pemulihan program standar. Matikan sistem, lepaskan MMC dari CPU yang gagal, pasang di CPU pengganti 314, pulihkan daya. CPU pengganti memuat program dari MMC saat startup tanpa terminal pemrograman. Pastikan MMC dalam keadaan utuh (tidak ada kerusakan fisik, tidak ada paparan pelepasan muatan listrik statis) sebelum mentransfer. Jika MMC berada di CPU yang gagal karena kesalahan perangkat keras, pastikan program terbaca dengan benar setelah penyalaan pertama.

Q4: Berapa banyak node yang dapat didukung jaringan MPI dengan CPU 314?

Jaringan MPI mendukung hingga 32 node, dengan alamat 0–31. Alamat 0 biasanya dicadangkan untuk terminal pemrograman, alamat 2 untuk CPU. Panel HMI yang terhubung, CPU S7-300 lainnya pada segmen MPI yang sama, dan perangkat pemrograman masing-masing menempati satu alamat node. Panjang kabel maksimum untuk MPI pada 187,5 kbit/s adalah 50m per segmen; pada 12 Mbit/s maksimumnya adalah 50m tanpa repeater. Untuk jangka waktu yang lebih lama, repeater RS-485 memperluas jangkauannya.

Q5: Dari mana sumber 6ES7314-1AG13-0AB0?

Sebagai suku cadang Siemens, melalui saluran layanan Siemens dan pasar purnajual S7-300 yang sudah mapan — dealer suku cadang otomasi industri dan pemasok surplus yang teruji. CPU 314 di AG13 dan revisi berikutnya adalah salah satu CPU S7-300 yang paling banyak digunakan secara global; ketersediaan purnajual secara konsisten baik. Konfirmasikan penunjukan CPU 314 (bukan varian kompak CPU 314C) dari label unit yang terpasang sebelum memesan. Pindahkan Kartu Memori Mikro dari unit asli ke unit penggantinya.
