Kompak CPU 6ES7314-6EH04-0AB0 6ES7 314-6EH04-0AB0 6ES7314-6EHO4-OABO

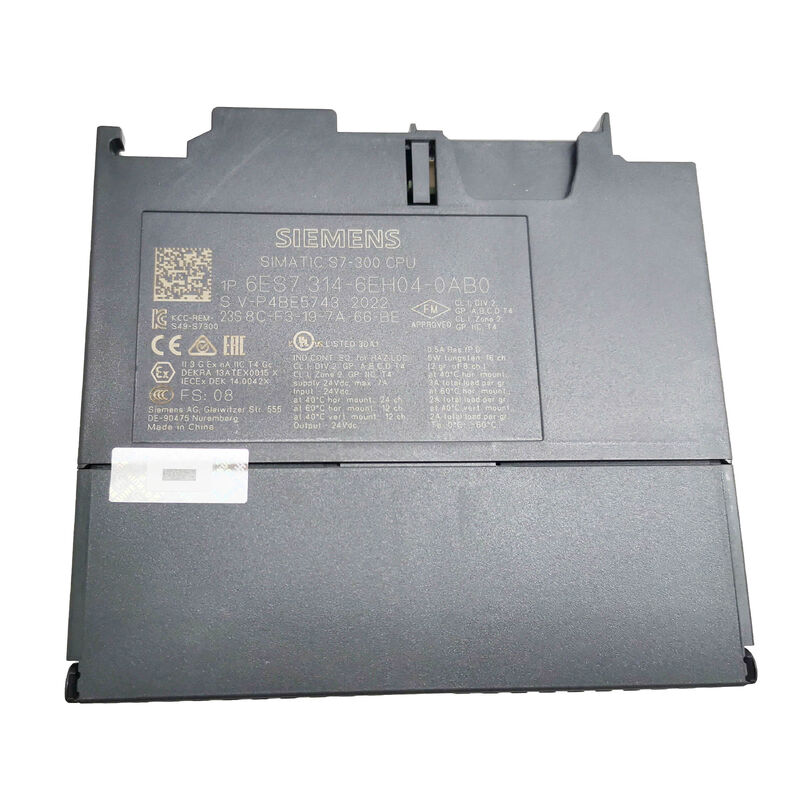

Siemens 6ES7314-6EH04-0AB0 SIMATIC S7-300 CPU 314C-2 PN/DP

Ringkasan

The 6ES7314-6EH04-0AB0 adalah CPU ringkas SIMATIC S7-300 CPU 314C-2 PN/DP yang dibuat untuk sistem kontrol yang membutuhkan I/O lokal, pemrosesan analog, kemampuan pencacahan cepat, dan komunikasi Ethernet dalam satu prosesor pusat.

Siemens mendeskripsikan model ini dengan memori kerja 192 KBkonektor depan24 input digitalkonektor depan16 output digitalkonektor depan4 input analogkonektor depan2 output analogkonektor depan1 input Pt100konektor depan4 pencacah berkecepatan tinggi pada 60 kHz, sebuah antarmuka MPI/DP pada 12 Mbit/s, dan sebuah antarmuka PROFINET dengan sakelar 2 port terintegrasi.

Siemens juga mencantumkan catu daya 24 V DC terintegrasikonektor depan2 × konektor depan 40-pin, dan sebuah persyaratan Kartu Memori Mikro untuk CPU ini.

Profil perangkat keras ini menempatkan CPU 314C-2 PN/DP pada posisi yang kuat untuk panel otomasi yang ringkas namun padat secara fungsional. CPU ini menggabungkan kontrol logika, penanganan sinyal lokal, komunikasi jaringan, dan fitur khusus sisi mesin di dalam satu bodi CPU S7-300.

Dalam penggunaan kabinet praktis, hal itu mengurangi kebutuhan akan beberapa modul sinyal terpisah ketika mesin sudah sesuai dengan struktur CPU ringkas kelas 314C. Siemens juga mengidentifikasi nomor suku cadang yang tepat ini sebagai perangkat keras pengganti dalam keluarga S7-300.

Data Teknis

Nilai Aplikasi

CPU ini cocok untuk otomasi mesin ringkaskonektor depanpanel kontrol OEMkonektor depansistem penanganankonektor depanperalatan pengemasan, dan instalasi S7-300 lainnya di mana pengontrol harus menggabungkan logika pusat dengan campuran I/O terpasang yang substansial.

Saluran analog bawaan, kemampuan Pt100, dan pencacah berkecepatan tinggi membuatnya sangat berguna dalam mesin yang membutuhkan penanganan sinyal langsung dan pencacahan cepat tanpa segera berekspansi ke set modul yang lebih luas.

Antarmuka PROFINET-nya dengan sakelar 2 port terintegrasi juga mendukung integrasi jaringan modern dalam arsitektur S7-300 yang sudah mapan.

Catatan Pemilihan

Poin-poin penting untuk diverifikasi adalah penunjukan , periksa persyaratan I/O terpasang, dan pastikan sistem yang ada bergantung pada , memori kerja 192 KB, campuran I/O terpasang yang tepat, struktur antarmuka PROFINET + MPI/DP, dan persyaratan untuk 2 × konektor depan 40-pin ditambah yang sama..

Karakteristik ini menentukan apakah unit tersebut sesuai dengan konfigurasi S7-300 yang terpasang asli.

FAQ

Q1: Jenis CPU apa itu 6ES7314-6EH04-0AB0?
Ini adalah CPU ringkas SIMATIC S7-300 CPU 314C-2 PN/DP. Siemens mengklasifikasikannya sebagai prosesor ringkas dengan I/O digital dan analog terintegrasi, pencacah berkecepatan tinggi terpasang, komunikasi MPI/DP, dan jaringan PROFINET.

Itu berarti ini bukan hanya CPU pusat tanpa sinyal lokal; ini adalah pengontrol dengan konektivitas proses terpasang yang signifikan.

Q2: Mengapa CPU ini berbeda dari CPU S7-300 non-ringkas standar?
Model ini mencakup perangkat keras terpasang yang substansial yang seringkali tidak disediakan oleh CPU pusat standar dalam bentuk yang sama.

Siemens mencantumkan 24 DIkonektor depan16 DOkonektor depan4 AIkonektor depan2 AOkonektor depan1 Pt100Kartu Memori Mikro4 pencacah berkecepatan tinggi di dalam CPU itu sendiri.

Itu penting dalam desain mesin karena pengontrol dapat mencakup lebih banyak beban sinyal dan pencacahan tanpa menambahkan modul terpisah untuk setiap fungsi.

Q3: Apa pentingnya antarmuka PROFINET dengan sakelar 2 port?
Ini memungkinkan CPU untuk berpartisipasi langsung dalam jaringan otomasi berbasis Ethernet sambil mempertahankan format S7-300 yang ringkas.

Sakelar 2 port bawaan adalah bagian dari struktur perangkat keras yang dipublikasikan, yang berguna ketika jaringan mesin sudah dirancang di sekitar CPU ini dan koneksi PROFINET terintegrasinya.Menjaga tata letak komunikasi yang sama penting dalam pekerjaan penggantian.

Q4: Mengapa persyaratan Kartu Memori Mikro penting?

Siemens secara eksplisit menyatakan bahwa
Kartu Memori Mikro diperlukan untuk CPU ini. Persyaratan itu adalah bagian dari konfigurasi perangkat keras yang terpasang dan harus dikonfirmasi sebelum startup atau penggantian.Ini adalah poin kompatibilitas inti, bukan detail aksesori opsional.

Q5: Apa yang harus diperiksa sebelum memesan?

Konfirmasikan nomor suku cadang yang terpasang, verifikasi bahwa mesin memerlukan
CPU 314C-2 PN/DP, periksa persyaratan I/O terpasang, dan pastikan sistem yang ada bergantung pada MPI/DP, konektor depan, konektor depan, dan struktur Kartu Memori Mikro yang sama.Item-item tersebut menentukan apakah penggantinya sesuai dengan peran pengontrol asli.
