| Tempat asal | Jerman |
| Nama merek | SIMENS |
| Sertifikasi | CE RoHS |

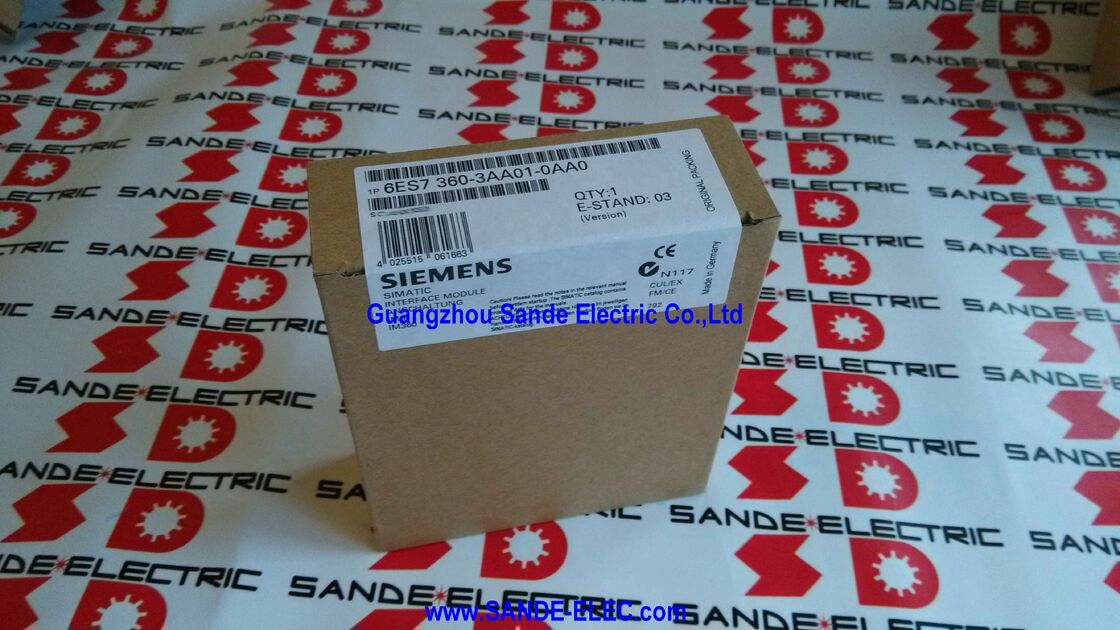

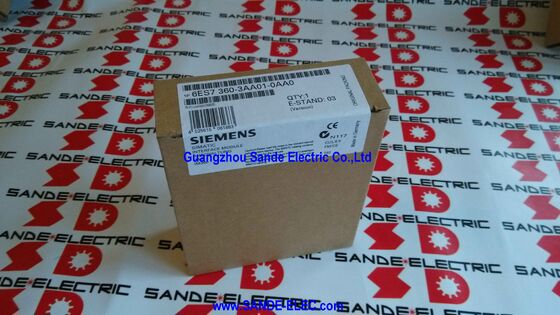

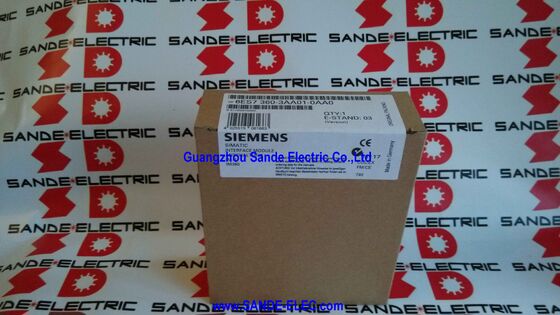

| Nomor model | 6ES7360-3AA01-0AA0 |
PeraturanSiemens 6ES7360-3AA01-0AA0adalah IM 360 ¢ modul antarmuka rak pusat yang memulai konfigurasi multi-rack S7-300.
Sendiri, itu adalah mengirim setengah dari pasangan itu mengambil S7-300 backplane bus dari CPU pusat rak dan catu daya dan memperpanjang ke luar, melalui kabel koneksi,hingga tiga rak ekspansi.
Setiap rak ekspansi menerima bus yang diperpanjang ini melalui modul penerimaan IM 361 sendiri, dan hasil gabungan adalah sistem S7-300 yang mencakup beberapa rak fisik sebagai satu,stasiun PLC koheren dari perspektif CPU.
Ketika tugas otomatisasi mesin membutuhkan lebih banyak I / O atau kapasitas modul fungsi khusus daripada satu rak S7-300, IM 360 adalah tempat ekspansi dimulai.
Ini dipasang di slot modul rak pusat biasanya slot langsung ke kanan CPU,dengan sinyal dan modul fungsi mengisi slot yang tersisa dan membangun data link ke luar.
Dari pandangan programmer di STEP 7, modul di semua rak ekspansi yang terhubung muncul dalam konfigurasi perangkat keras di samping modul rak pusat,ditugaskan alamat berturut-turut di ruang alamat I/O yang samaPemisahan fisik di beberapa rak transparan untuk program pengguna.
| Parameter | Nilai |
|---|---|
| Peran | Pengiriman rack pusat (rack 0) |
| Routing K-Bus | Ya (full C-bus pass-through) |
| Max. Rak Ekspansi | 3 |
| Arus latar belakang (rak 0) | 350mA |
| Panjang Kabel | 10m |
| Kehilangan Daya | 2W khas |
| Dimensi (W × H × D) | 40 × 125 × 120 mm |
| Berat badan | ~ 225g |
| Kompatibel dengan | IM 361 (6ES7361-3CA01-0AA0) |
| Jumlah per CPU | Max. 1 |
Dalam pasangan antarmuka multi-rack S7-300, IM 360 dan IM 361 memiliki peran yang ditentukan yang tidak dapat dibalikkan atau digantikan satu sama lain.
IM 360 dirancang khusus untuk rak tengah ia berasal dari ekstensi bus backplane dan mendorong kabel penghubung ke rak ekspansi pertama.
IM 361 dirancang untuk rak ekspansi ia menerima bus dari IM 360 (atau dari IM 361 sebelumnya dalam rantai daisy) dan memasoknya ke modul rak ekspansi lokal.
Mencoba untuk menginstal IM 360 di rak ekspansi atau IM 361 di rak pusat tidak akan berfungsi. Konfigurasi perangkat keras di STEP 7 memaksakan penempatan modul yang benar.dan perbedaan konektor fisik mencegah koneksi kabel yang salah.
IM 360 dan IM 361 adalah komponen pelengkap dari sebuah sistem, tidak dapat ditukar.
Output arus backplane IM 360 sebesar 350mA secara signifikan lebih rendah dari IM 361 0.8A karena rak pusat sudah memiliki modul catu daya sendiri (PS 307) yang menyediakan daya utama.
Rak ekspansi, yang bergantung pada IM 361 sebagai sumber daya backplane utama mereka (dikombinasikan dengan PS 307 yang dipasang di setiap rak ekspansi), membutuhkan output IM 361 yang lebih tinggi 0,8A.
IM 360 dan unit IM 361 yang dipasangkannya adalah mekanisme untuk konfigurasi multi-rack S7-300 yang paling mampu, yang tidak hanya membutuhkan I/O tambahan,tetapi kemampuan untuk mendistribusikan modul fungsi, pengontrol posisi, dan prosesor komunikasi di beberapa kabinet fisik.
Pertimbangkan mesin cetak besar dengan empat bagian mekanis, masing-masing di lemari sendiri beberapa meter terpisah,dimana setiap bagian memiliki persyaratan kontrol gerak sendiri (dioperasikan oleh modul posisi FM 351), jumlah I/O besarnya sendiri (diurus oleh modul sinyal), dan kabel interlock keamanan sendiri.
IM 360 di rak S7-300 kabinet utama memperluas bus backplane ke tiga kabinet satelit, masing-masing dengan IM 361 dan modul lokalnya.
The four FM 351 modules in the satellite cabinets communicate directly with the CPU via the K-Bus passing through the IM 360 and IM 361 chain — providing coordinated multi-axis motion control from a single S7-300 CPU without requiring separate communication protocols between the main cabinet and satellites.
Ini adalah konfigurasi yang tidak dapat didukung IM 365 (dengan arsitektur yang lebih sederhana, tanpa K-Bus).
Pasangan IM 360/361 adalah jawaban S7-300 untuk kontrol mesin yang kompleks, terdistribusi, multi-fungsi.
Dalam konfigurasi perangkat keras STEP 7 (HW Config), IM 360 muncul sebagai komponen di rak 0 dari stasiun S7-300.dan 3 dalam konfigurasi stasiun yang sama.
Modules installed in expansion racks are assigned I/O addresses in the same address space as the central rack's modules — there is no functional difference in how the CPU's user program accesses a digital input in rack 0 versus one in rack 3.
Penugasan I/O dan konfigurasi rak didefinisikan dalam HW Config, dan STEP 7 menghasilkan pemetaan alamat yang benar secara otomatis.
Saat mengunduh konfigurasi perangkat keras, STEP 7 mengirimkan penugasan rak dan slot ke CPU,yang kemudian memindai semua rak dan memverifikasi bahwa modul yang dipasang secara fisik sesuai dengan yang dikonfigurasi.
Jika rack hilang atau modul tidak ada, CPU menghasilkan diagnostik dan menandai I/O yang terkena sebagai tidak tersedia.
T1: Apakah IM 360 membutuhkan catu daya eksternal 24VDC, seperti IM 361?
Tidak. IM 360 sepenuhnya didukung dari belakang rak pusat S7-300 ‡ sumber 5V DC yang sama yang memberi daya kepada semua modul lainnya di rak pusat.Tidak ada pasokan DC 24V eksternal yang diperlukan untuk IM 360 itu sendiriSebaliknya, IM 361 di setiap rak ekspansi membutuhkan pasokan eksternal DC 24V sendiri.
Perbedaan ini mencerminkan perbedaan arsitektur: IM 360 di rak pusat memiliki catu daya PS 307 yang menyediakan daya rak pusat,sementara IM 361 di rak ekspansi harus menyediakan sumber daya backplane sendiri untuk modul rak ekspansi.
T2: Berapa banyak modul IM 360 yang dapat dipasang di satu rak pusat S7-300?
Hanya satu IM 360 per S7-300 CPU yang diizinkan Beberapa stasiun S7-300 (masing-masing dengan CPU sendiri) masing-masing dapat memiliki IM 360 sendiri, tetapi dalam satu stasiun S7-300 (satu CPU dan rak yang terkait), hanya satu IM 360 yang digunakan.
Ini konsisten dengan arsitektur S7-300: satu CPU mengelola semua modul di semua rak yang terhubung sebagai satu stasiun koheren.
T3: Dapatkah modul di rak ekspansi pertama (rak 1) berkomunikasi dengan modul di rak ekspansi kedua (rak 2), atau hanya dengan CPU?
Semua pertukaran data antara modul di stasiun multi-rack S7-300 melewati program pengguna CPU.
There is no direct module-to-module communication between expansion racks — a digital output in rack 2 cannot directly control an output in rack 3 without the CPU program reading the condition and writing the output.
Ini konsisten dengan arsitektur PLC standar: CPU mengeksekusi program, membaca input dari semua rak, memproses logika, dan menulis output ke semua rak dalam setiap siklus pemindaian.Rantai IM 360/361 adalah infrastruktur transportasi data, bukan jaringan komunikasi peer to peer.
Q4: Berapa jumlah total maksimum modul di semua empat rak (sentral + 3 ekspansi) dalam konfigurasi IM 360/361?
Setiap rak S7-300 menyediakan hingga 8 slot modul (posisi 1 ¢ 8 dalam penomoran slot, setelah slot CPU / PS di rak 0).8 + 8 + 8 + 8 = 32 slot modul maksimum untuk sinyal, fungsi, dan modul komunikasi.
CPU itu sendiri (di rak 0) dan satu IM 360 (di rak 0) menempati dua posisi slot rak 0, mengurangi maksimum praktis di rak 0.
Setiap rak ekspansi juga menggunakan satu slot untuk modul penerimaan IM 361, mengurangi slot modul sinyal yang tersedia di setiap rak ekspansi menjadi 7.
T5: Produk ini sedang di fase keluar. Apakah ada alternatif fungsional untuk desain S7-300 baru?
Untuk desain mesin baru yang membutuhkan I/O terdistribusi di luar satu rak S7-300, Siemens merekomendasikan migrasi ke SIMATIC S7-1500 dengan sistem I/O terdistribusi ET 200SP atau ET 200MP,terhubung melalui PROFINET.
Pendekatan S7-1500 plus PROFINET I/O terdistribusi mencapai pemisahan fisik yang lebih besar (hingga 100m antara node PROFINET), kepadatan I/O yang lebih tinggi,dan diagnostik yang lebih baik dibandingkan dengan pendekatan multi-rack IM 360/361.
Untuk instalasi S7-300 yang ada di mana IM 360/361 harus dipertahankan, modul cadangan tersedia dari stok Siemens (sementara tersedia) dan pasar surplus industri.
