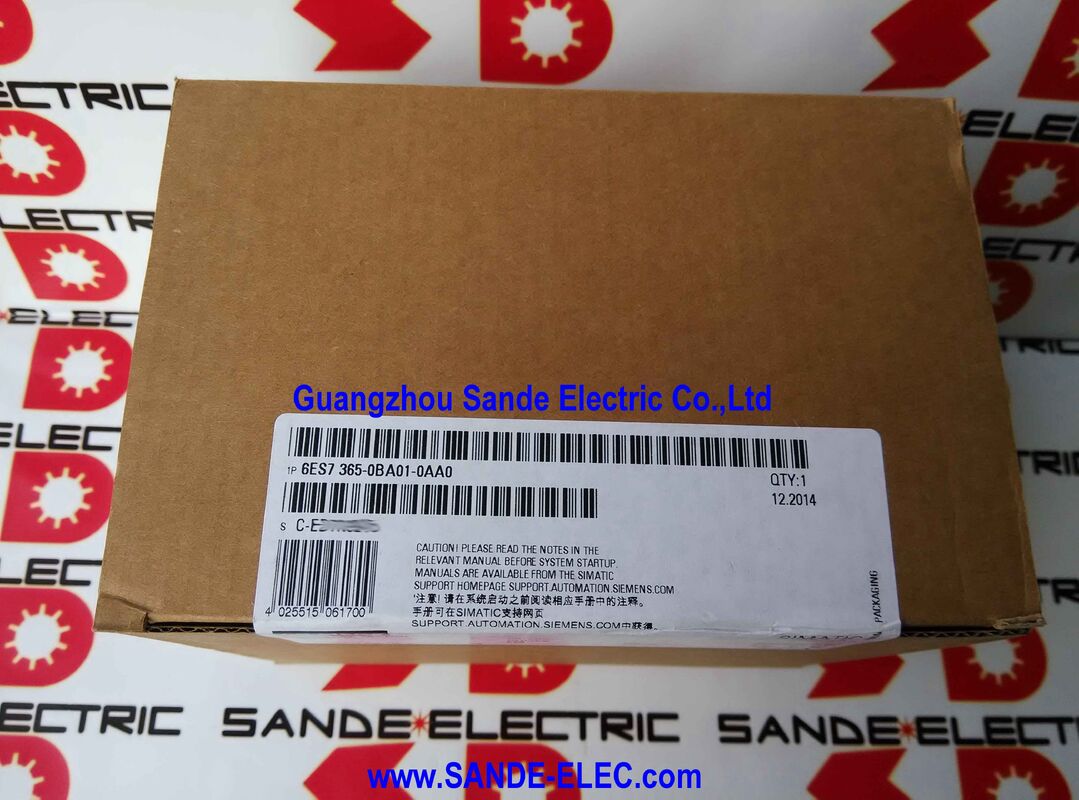

Interface Module 6ES7365-0BA01-0AA0 6ES7 365-0BA01-0AA0 6ES7365-OBAO1-OAAO

Siemens 6ES7365-0BA01-0AA0 ∙ SIMATIC S7-300 IM 365 ∙ Expansion Rack Interface Module Pair, 1m kabel penghubung, tidak ada K-Bus, 1.2A catu daya, 40×125×120mm

Gambaran umum

PeraturanSiemens 6ES7365-0BA01-0AA0adalah IM 365 pasangan modul antarmuka yang memungkinkan sistem SIMATIC S7-300 tumbuh di luar batas rak tunggal.dan modul komunikasi di samping CPU dan catu daya.

Ketika mesin atau proses membutuhkan lebih banyak titik I/O atau modul fungsi tambahan daripada yang disediakan satu rak, IM 365 menjembatani kesenjangan: dua slot modulsatu di rak ekspansi menjadi jalur data antara dua rak, secara efektif memperluas posisi modul PLC yang tersedia.

Pengiriman berpasangan adalah salah satu penyempurnaan teknik praktis IM 365.

Alih-alih memesan dua modul antarmuka yang terpisah dan sumber kabel penghubung, 6ES7365-0BA01-0AA0 dikirim sebagai set pabrik yang cocok: modul IM 365 kirim (untuk rak 0),modul penerima IM 365 (untuk rak 1), dan kabel 1m yang sudah terhubung secara permanen di antara mereka. modul diuji di pabrik sebagai pasangan, kabel terintegrasi daripada konektor terpisah,dan pengoperasian hanya masalah memasang satu modul di setiap rak.

Panjang kabel adalah 1 m yang berarti kedua rak harus dipasang dalam jarak 1 m satu sama lain, biasanya di lemari yang sama atau pada bagian rel DIN yang berdekatan.

Spesifikasi Utama

Tidak ada Routing K-Bus

Karakteristik teknis IM 365 yang paling penting adalah yang tidak dimiliki: tidak mengarahkan bus komunikasi S7-300 (K-Bus atau C-Bus) ke rak ekspansi.

Ini bukan pengawasan, ini adalah pilihan arsitektur yang disengaja yang mendefinisikan di mana IM 365 cocok dalam hirarki ekspansi S7-300.

Bus komunikasi (K-Bus) adalah saluran di mana modul S7-300 tertentu modul fungsi (FM) dan prosesor komunikasi (CP) berkomunikasi langsung dengan CPU.

Sebuah SIMATIC FM 355 modul kontrol PID, misalnya, pertukaran data dengan CPU melalui K-Bus; FM 351 modul penentuan posisi melakukan hal yang sama.

Modul-modul ini membutuhkan K-Bus untuk berfungsi. Ketika mereka dipasang di rak yang terhubung oleh IM 365, K-Bus tidak mencapai mereka,dan mereka tidak dapat berkomunikasi dengan CPU membuat instalasi mereka di rak ekspansi tidak mungkin.

Modul antarmuka alternatif pasangan IM 360/361 (kirim: 6ES7360-3AA01-0AB0, terima:6ES7361-3CA01-0AB0) ?? melakukan rute K-Bus ke rak ekspansi dan memungkinkan FM dan CP untuk dipasang di rak ekspansi.

Kompromi adalah bahwa pasangan 360/361 lebih mahal dan secara fisik lebih besar, dan kabel tidak dilampirkan secara permanen.

Untuk sebagian besar kebutuhan ekspansi S7-300 menambahkan lebih banyak modul input dan output digital, lebih banyak modul analog, lebih banyak kapasitas untuk modul sinyal standar IM 365 yang lebih sederhana,Arsitektur biaya rendah sepenuhnya memadai.

Anggaran Daya 1.2A Total, 0.8A per Rak

IM 365 menyediakan catu daya untuk bus modul rak ekspansi, ditarik dari catu daya rak pusat melalui antarmuka.

Total arus yang tersedia melalui IM 365 adalah 1,2A pada tegangan backplane dari mana tidak lebih dari 0,8A dapat dikonsumsi oleh modul di kedua rak individu.Anggaran daya ini membatasi jumlah dan jenis modul yang dapat dipasang di rak ekspansi.

Sebagian besar modul sinyal digital standar S7-300 mengkonsumsi 80 ∼ 110 mA dari pasokan 5 V backplane.Rack ekspansi dengan delapan modul input atau output digital 16 saluran standar akan menarik sekitar 640 ¢ 880mA ¢ pada batas atas apa yang dapat disediakan IM 365.

Untuk modul arus yang lebih tinggi (modul analog tertentu atau modul fungsi khusus yang menarik arus yang lebih banyak), arus latar belakang rak ekspansi harus dijumlahkan dan diverifikasi terhadap 0.8A batas sebelum konfigurasi selesai.

Ketika anggaran daya rak ekspansi mendekati batas IM 365, insinyur harus mempertimbangkan untuk membatasi jumlah modul,membagi stasiun menjadi dua rak yang lebih kecil (tidak mungkin dengan IM 365 yang hanya mendukung satu rak ekspansi), atau upgrade ke modul catu daya terpisah di rak ekspansi.

Alternatif IM 360/361 ️ Ketika IM 365 Tidak Cukup

Pembatasan IM 365 untuk satu rak ekspansi dan pengecualiannya dari routing K-Bus adalah faktor yang menentukan apakah IM 365 atau IM 360/361 adalah pilihan yang tepat untuk aplikasi tertentu.

Kerangka keputusan yang sederhana:

PenggunaanIM 365ketika: Hanya satu rak ekspansi yang diperlukan, semua modul di rak ekspansi adalah modul sinyal standar (tidak ada FM atau CP), dan beban arus belakang gabungan berada dalam batas 0,8A per rak.

PenggunaanIM 360/361ketika: Lebih dari satu rak ekspansi diperlukan (IM 360/361 mendukung hingga tiga rak ekspansi), modul fungsi atau prosesor komunikasi harus dipasang di rak ekspansi,atau kebutuhan arus backplane melebihi kemampuan pasokan IM 365.

Desain IM 365 yang berpasangan tunggal, rak tunggal, tanpa K-Bus sangat cocok dengan aplikasi ekspansi I/O yang sederhana yang mewakili sebagian besar kebutuhan ekspansi S7-300.

Untuk aplikasi tersebut, ia menyediakan semua yang dibutuhkan dengan biaya lebih rendah dan pemasangan yang lebih sederhana daripada solusi IM 360/361 lengkap.

FAQ

T1: Bisakah satu CPU S7-300 menggunakan pasangan IM 365 dan IM 360/361 pada saat yang sama?

Tidak. CPU S7-300 mendukung satu konfigurasi antarmuka ekspansi baik satu pasangan IM 365 (satu rak ekspansi) atau satu modul IM 360/361 mengirim dengan hingga tiga modul IM 361 menerima.Jenis antarmuka ini tidak dapat dicampur di stasiun S7-300 yang sama.

Pilihan antara keduanya harus dibuat selama desain sistem, dan konfigurasi perangkat keras di HW Config STEP 7 harus mencerminkan jenis antarmuka yang sebenarnya terinstal.

T2: Berapa jumlah maksimum modul sinyal yang dapat dipasang di rak ekspansi IM 365?

Rack ekspansi dapat menampung hingga 8 modul sinyal (maksimum yang sama dengan rack pusat), tunduk pada anggaran arus belakang 0,8A untuk rack ekspansi.

Jumlah modul yang sebenarnya tergantung pada konsumsi saat ini dari setiap modul yang terpasang.rak modul dengan konsumsi arus yang lebih tinggi dapat dibatasi untuk posisi yang lebih sedikit.

Alat konfigurasi perangkat keras STEP 7 akan menandai kesalahan konfigurasi jika total arus melebihi pasokan yang tersedia.

T3: Kabel penghubung diikat secara permanen. Apa yang terjadi jika kabel rusak?

Kabel penghubung 1m tidak dapat diganti di lapangan ∙ ini adalah bagian integral dari pasangan modul IM 365. Jika kabel rusak (potong, hancur, atau konektor rusak),Seluruh pasangan IM 365 harus diganti.

Ini adalah pertimbangan pemeliharaan ketika merencanakan rute kabel antara rak: kabel harus diarahkan melalui saluran kabel yang melindunginya dari kerusakan mekanis,dengan loop layanan yang cukup untuk memungkinkan rak ditarik ke depan untuk pemeliharaan tanpa menekan kabel.

T4: Bisakah rak ekspansi IM 365 menjadi jenis rak S7-300 yang berbeda (misalnya rel dengan panjang yang berbeda)?

Rack ekspansi dapat menjadi rel pemasangan standar S7-300, termasuk rel dengan panjang yang berbeda dari rel rack tengah.Modul penerima IM 365 dipasang di slot paling kiri dari rel pemasangan rak ekspansi, dan slot yang tersisa tersedia untuk modul sinyal.

Rack ekspansi membutuhkan modul pasokan listrik S7-300 sendiri (seri PS 307) jika modul di rack ekspansi mengambil daya dari jaringan listrik.2A daya yang disediakan melalui koneksi IM 365 mungkin cukup untuk kebutuhan daya backplane tanpa PS terpisah di rak ekspansi, tergantung pada campuran modul.

T5: Apakah ekspansi IM 365 mempengaruhi waktu pemindaian S7-300, dan apakah ada batasan fungsional untuk modul di rak ekspansi?

Penambahan rack ekspansi melalui IM 365 menambahkan sejumlah kecil pada siklus pemindaian CPU. CPU harus menyertakan I/O yang diperluas dalam setiap pemindaian.Waktu siklus tambahan ini biasanya tidak penting untuk aplikasi standar.

Pembatasan fungsional adalah pembatasan K-Bus:FM (module fungsi) dan CP (prosesor komunikasi) yang membutuhkan komunikasi K-Bus dengan CPU tidak dapat dipasang di rak ekspansi IM 365 dan tidak akan beroperasi dengan benar di sana.

Modul sinyal digital dan analog standar (seri SM 321/322/323/331/332/334) tidak memiliki pembatasan seperti itu dan bekerja secara normal di rak ekspansi.
