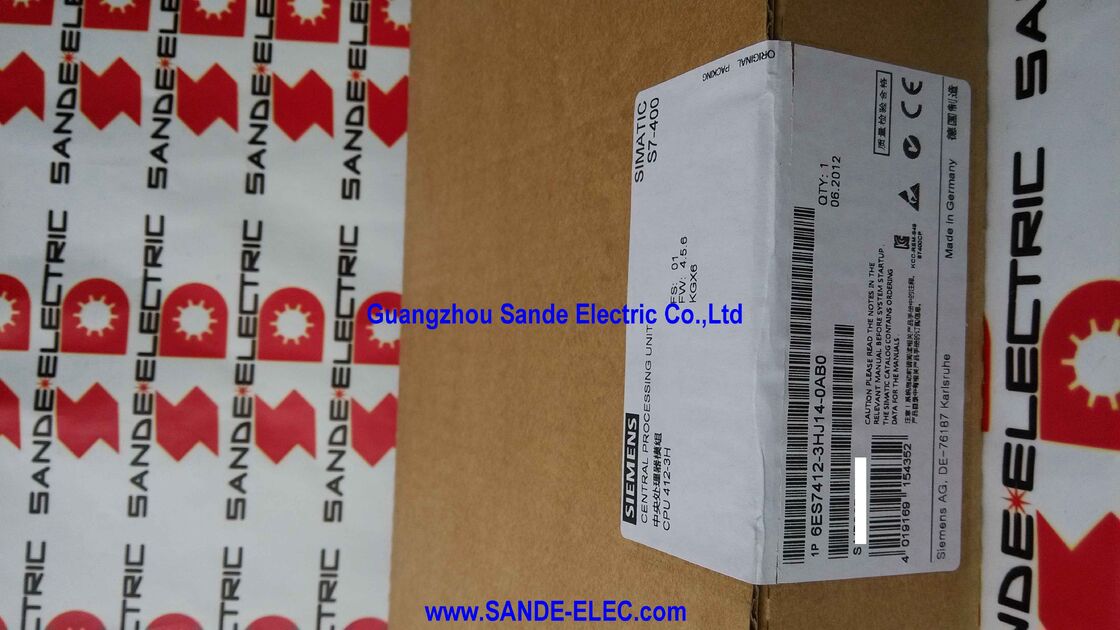

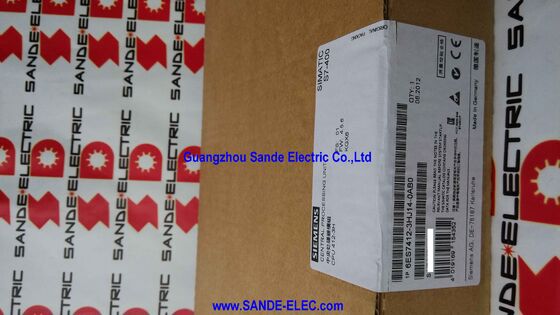

Siemens 6ES7412-3HJ14-0AB0 | SIMATIC S7-400H CPU 412-3H — CPU Redundan Tingkat Tinggi, Memori 768KB, 1 Antarmuka MPI/DP + 2 Antarmuka Sinkron, S7-400H dan S7-400F/FH

Gambaran Umum

Siemens 6ES7412-3HJ14-0AB0 adalah CPU 412-3H — unit pemrosesan pusat dari sistem pengontrol ketersediaan tinggi SIMATIC S7-400H. Satu unit 6ES7412-3HJ14-0AB0 tidak dapat beroperasi sendiri dalam peran yang dimaksudkan.

Unit ini memerlukan CPU identik kedua, dan keduanya beroperasi sebagai pasangan redundan: kedua CPU menjalankan program yang sama secara bersamaan, keduanya memproses input yang sama, dan outputnya dibandingkan secara sinkron.

Jika satu CPU gagal, CPU lainnya mengambil alih tanpa hambatan, melanjutkan proses tanpa gangguan sekecil apa pun yang terlihat oleh proses yang dikontrol.

Redundansi perangkat keras ini adalah fitur penentu S7-400H dan alasan mengapa ia ada sebagai platform terpisah dari S7-400 standar. Dalam sebagian besar otomatisasi pabrik, kegagalan PLC menyebabkan mesin berhenti — tidak nyaman dan mahal, tetapi dapat dipulihkan.

Dalam pabrik proses berkelanjutan — kilang, reaktor kimia, pembangkit listrik, pengolahan air — kegagalan pengontrol dapat berarti kehilangan proses, kontaminasi produk, kerusakan peralatan, atau bahaya keselamatan.

Biaya satu penghentian yang tidak direncanakan dapat mencapai ratusan ribu dolar dalam kehilangan produksi, dan memulai kembali setelah penghentian yang tidak direncanakan dapat memakan waktu berjam-jam. Sistem yang mengontrol proses ini tidak dapat mentolerir bahkan gangguan pengontrol singkat, itulah sebabnya S7-400H dirancang dari awal untuk operasi berkelanjutan melalui kesalahan perangkat keras tunggal apa pun.

CPU 412-3H adalah H-CPU tingkat pemula dalam jajaran S7-400H — menyediakan total memori 768KB (512KB program, 256KB data) dengan komunikasi MPI/DP.

Untuk program yang lebih besar atau aplikasi yang membutuhkan penyimpanan data lebih banyak, CPU 414-3H (6ES7414-3HM14-0AB0) dan CPU 417-4H (6ES7417-4HL14-0AB0) yang lebih besar menawarkan memori yang semakin besar dan antarmuka tambahan.

Spesifikasi Utama

Arsitektur Sinkronisasi — Bagaimana Dua CPU Menjadi Satu Sistem Tahan Kegagalan

Desain tiga antarmuka CPU 412-3H mencerminkan tuntutan teknis redundansi perangkat keras.

Antarmuka MPI/DP tunggal menangani komunikasi otomatisasi normal — menghubungkan CPU ke perangkat lapangan PROFIBUS DP, ke terminal pemrograman, ke panel HMI, dan ke PLC lain dalam jaringan pabrik. Dua antarmuka sinkron didedikasikan untuk komunikasi antar-CPU.

Dua antarmuka modul sinkron pada setiap CPU 412-3H terhubung ke modul sinkronisasi (IM 460-4, 6ES7460-4AA01-0AB0) yang membentuk tautan data fisik antara dua rak CPU redundan. Dua tautan sinkron independen digunakan — bukan satu — karena saluran sinkronisasi itu sendiri harus redundan.

Kegagalan satu kabel sinkron akan menonaktifkan seluruh fungsi redundansi.

Dengan dua jalur sinkron independen, pasangan CPU dapat menyinkronkan melalui salah satu jalur secara independen, dan kegagalan pada satu jalur sinkron menghasilkan alarm pemeliharaan tanpa memaksa peralihan.

Komunikasi sinkron membawa semua informasi status yang diperlukan untuk menjaga kedua CPU tetap identik: setiap status output, setiap nilai timer dan counter, setiap bit memori — diperbarui pada setiap pemindaian program.

Sinkronisasi tanpa hambatan inilah yang memungkinkan peralihan sejati (bukan restart) ketika satu CPU gagal: CPU yang bertahan sudah memiliki semua data saat ini dan melanjutkan eksekusi dari tempat CPU yang gagal berhenti.

S7-400H dan S7-400F/FH — Redundansi dan Keamanan Digabungkan

6ES7412-3HJ14-0AB0 kompatibel dengan dua konfigurasi sistem:

S7-400H (Ketersediaan Tinggi): Konfigurasi redundan standar — dua CPU beroperasi secara paralel, gagal pada kesalahan perangkat keras, ketersediaan target dalam kisaran 99,99% atau lebih baik.

Sistem H menangani ketersediaan (menjaga proses tetap berjalan) tetapi bukan keselamatan fungsional (mencegah keadaan proses berbahaya).

S7-400F/FH (Ketersediaan Tinggi Aman): Menggabungkan redundansi perangkat keras dengan keselamatan fungsional bersertifikat IEC 61508.

Sistem F/FH menambahkan modul F bersertifikat keselamatan dan blok program keselamatan yang mengimplementasikan fungsi instrumentasi keselamatan (SIF) yang diperlukan untuk proses area berbahaya.

Ketika ketersediaan (tidak ada penghentian yang tidak direncanakan) dan keselamatan fungsional (perlindungan bersertifikat SIL 1/2/3) diperlukan dalam pengontrol yang sama, S7-400F/FH menangani keduanya secara bersamaan. Konfigurasi ini umum di industri minyak dan gas, kimia, dan nuklir di mana bahaya proses memerlukan perlindungan keselamatan bersertifikat bersama dengan operasi berkelanjutan.

Konfigurasi Memori — 512KB Program, 256KB Data

Pembagian memori — 512KB untuk program dan 256KB untuk data — mencerminkan keseimbangan beban kerja tipikal dalam aplikasi kontrol proses berkelanjutan yang ditargetkan oleh S7-400H. Program otomatisasi proses cenderung lebih besar daripada program otomatisasi diskrit yang setara karena mereka mencakup:

Pemrosesan sinyal analog yang ekstensif (penskalaan, penyaringan, evaluasi batas alarm untuk puluhan atau ratusan variabel proses), algoritma kontrol kompleks (loop PID kaskade, pengontrol rasio, kontrol proses lanjutan), struktur data besar untuk integrasi pencatat data proses (penyanggaan riwayat pengukuran sebelum transmisi ke SCADA), dan rutinitas manajemen diagnostik dan alarm yang komprehensif yang melaporkan kondisi pabrik secara rinci kepada operator.

Memori program 512KB mengakomodasi program-program kompleks ini. Untuk pabrik yang sangat besar, penambahan blok fungsi yang dapat dimuat (FB) yang disimpan pada kartu memori memperluas ukuran program efektif di luar batas memori bawaan.

FAQ

Q1: Apakah S7-400H secara otomatis beralih ke CPU siaga ketika master gagal, dan seberapa cepat peralihan itu?

Ya, peralihan otomatis dan tidak memerlukan intervensi operator. Ketika CPU aktif (master) mendeteksi kesalahan pada dirinya sendiri, ia memberi sinyal kepada CPU siaga untuk mengambil alih. CPU siaga — yang telah menjalankan program yang sama dengan data yang sama secara sinkron — melanjutkan eksekusi tanpa gangguan.

Waktu peralihan dalam sistem S7-400H yang dikonfigurasi dengan benar berada dalam waktu pemindaian PLC, biasanya dalam kisaran milidetik satu digit, yang tidak terlihat oleh perangkat lapangan dan instrumentasi proses.

Tidak ada nilai proses yang hilang, tidak ada output yang berubah keadaan karena peralihan itu sendiri, dan tidak diperlukan restart manual.

Q2: Bisakah S7-400H dipelihara — modul diganti atau firmware diperbarui — saat proses berjalan?

Ya. Arsitektur redundan S7-400H mendukung pemeliharaan online — mengganti modul yang gagal di satu rak CPU sementara yang lain tetap berjalan dan mengontrol proses.

Ini berarti pemeliharaan perangkat keras dapat dilakukan selama produksi, termasuk: mengganti CPU yang gagal (6ES7412-3HJ14-0AB0 itu sendiri), menukar catu daya, mengganti modul I/O, dan memperbarui firmware — semuanya tanpa menghentikan proses.

Setelah pemeliharaan, rak yang diperbaiki disinkronkan secara otomatis dengan rak yang berjalan.

Kemampuan pemeliharaan online ini adalah keuntungan operasional inti dari sistem H dibandingkan hanya menyediakan siaga panas.

Q3: Apakah CPU 412-3H langsung kompatibel dengan modul I/O dan modul komunikasi S7-400 standar?

Ya. Rak CPU S7-400H menerima modul sinyal S7-400 standar (SM), prosesor komunikasi (CP), dan modul fungsi (FM), tunduk pada batasan mode redundansi.

Dalam operasi mode H, modul yang dipasang di kedua rak harus identik, dan beberapa jenis modul (terutama FM dengan fungsi bus komunikasi) memerlukan versi yang kompatibel dengan H.

Modul I/O S7-400 standar (seri SM421, SM422, SM431, SM432) kompatibel dan umum digunakan. Daftar kompatibilitas lengkap didokumentasikan dalam manual sistem S7-400H.

Q4: Bagaimana S7-400H diprogram — apakah perangkat lunak khusus diperlukan di luar STEP 7?

S7-400H menggunakan STEP 7 sebagai lingkungan pemrogramannya, dengan tambahan pustaka S7-REDCONNECT.

Perangkat lunak REDCONNECT menyediakan blok fungsi dan alat konfigurasi untuk menyiapkan tautan komunikasi redundan (koneksi antara sistem H dan slave PROFIBUS/PROFINET, sistem SCADA, dll.) sedemikian rupa sehingga kedua CPU dapat mengelola jalur komunikasi secara bersamaan, dengan peralihan koneksi komunikasi otomatis selain peralihan CPU.

Tanpa REDCONNECT, sistem H masih akan menjalankan program pengguna STEP 7 standar, tetapi fitur konfigurasi komunikasi redundan tidak akan tersedia.

Q5: CPU 412-3H telah dihentikan. Apa jalur migrasi yang direkomendasikan Siemens?

Siemens merekomendasikan sistem SIMATIC S7-1500H (terutama CPU 1513H-1 PN dan CPU 1517H-3 PN) sebagai pengganti generasi saat ini untuk S7-400H.

S7-1500H menyediakan redundansi perangkat keras yang setara dengan peningkatan signifikan dalam kinerja (siklus pemindaian lebih cepat, memori lebih tinggi), redundansi PROFINET IO asli, integrasi dengan rekayasa TIA Portal, dan jejak fisik yang jauh lebih ringkas.

Migrasi dari S7-400H ke S7-1500H adalah proyek perangkat keras dan perangkat lunak — program STEP 7 harus dimigrasikan ke TIA Portal, dan konfigurasi perangkat keras dibangun kembali untuk platform baru — tetapi Siemens menyediakan alat dan layanan migrasi untuk mendukung transisi.
