6FC211-0BA01-0AA4 Antarmuka Drive Analog 6FC2 11-0BA01-0AA4 6FC211-OBAO1-OAA4

Siemens 6FC211-0BA01-0AA4 ∙ SINUMERIK ADI4 ∙ Analog Drive Interface untuk 4 sumbu melalui PROFIBUS DP, 24V DC Input, ± 10V Analog Setpoint Output, TTL/SSI Encoder, Versi D

Gambaran umum

PeraturanSiemens 6FC211-0BA01-0AA4adalah ADI4 (Analog Drive Interface for 4 Axes), diproduksi oleh perusahaan manufaktur khusus CNC Siemens di Nanjing, Cina.Modul ini merupakan revisi matang dalam siklus hidup produk, menggabungkan penyempurnaan desain yang terkumpul sambil mempertahankan kompatibilitas fungsional dan perangkat lunak penuh dengan spesifikasi SINUMERIK ADI4.

Peran teknik ADI4 mengatasi tantangan integrasi yang terus-menerus dalam retrofit mesin alat CNC dan instalasi hibrida:CNC SINUMERIK berkomunikasi dengan servo dan spindle drive melalui PROFIBUS DP menggunakan pesan protokol digital, but a large installed base of analog servo amplifiers — including the widely deployed SIMODRIVE 611 analog series and many third-party servo amplifiers — accept speed commands only as ±10V analog voltage signals.

Tanpa ADI4, seorang desainer sistem menghadapi penggantian semua drive (biaya tinggi, waktu henti yang diperpanjang) atau melepaskan CNC modern (kehilangan kemampuan pemrograman dan fitur diagnostik).ADI4 menghilangkan pilihan ini.

Terhubung sebagai PROFIBUS DP slave pada bus jarak yang sama, modul menerima setpoint kecepatan digital dari CNC setiap siklus bus, mengubahnya menjadi tegangan analog ± 10V di empat saluran outputnya,dan secara bersamaan membaca tambahan atau SSI encoder umpan balik dari setiap sumbu.

Data encoder diproses secara internal, dikemas ke dalam kerangka pesan profil PROFIDrive,dan dikembalikan ke CNC melalui PROFIBUS memberikan posisi CNC controller real-time dan kecepatan nilai aktual dalam bentuk digital, meskipun drive fisik analog.

Untuk CNC, ADI4 menampilkan empat sumbu servo digital; untuk drive, ia menampilkan empat sinyal perintah analog konvensional ± 10V. Kedua sisi melihat antarmuka yang mereka harapkan.

Spesifikasi Utama

Versi D Hardware Apa artinya dalam praktek

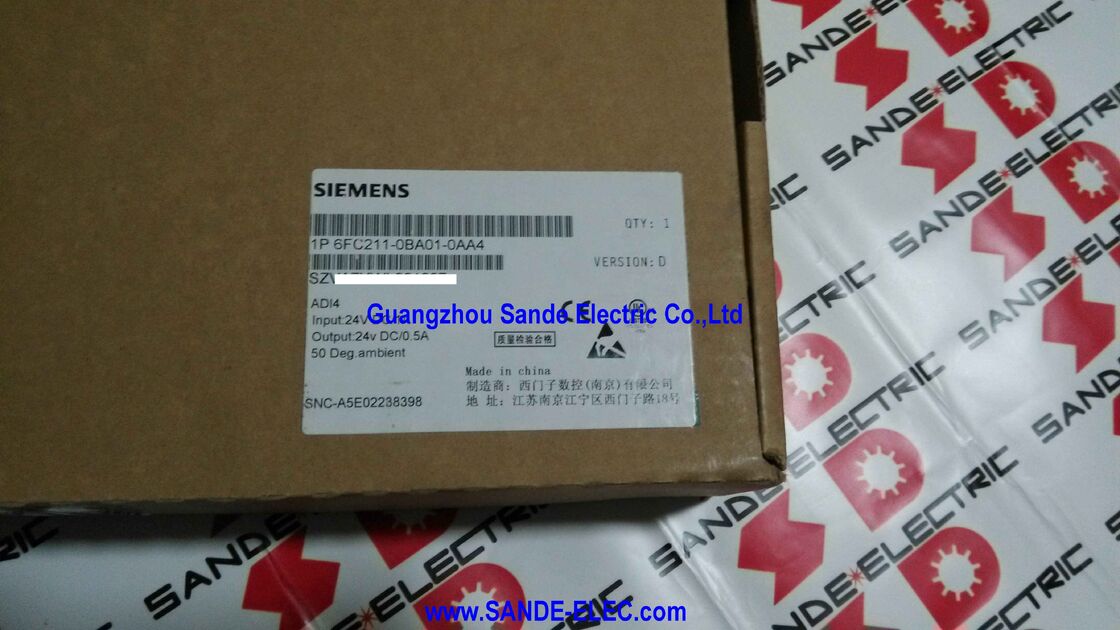

Penanda "VERSI: D" pada label produk mengidentifikasi revisi perangkat keras dari unit ADI4 ini.) untuk melacak perubahan dalam desain perangkat keras fisik, revisi tata letak PCB, atau perbaikan manufaktur sementara spesifikasi fungsional dan antarmuka perangkat lunak tetap konsisten di berbagai versi.

Versi D dari ADI4 adalah revisi tahap akhir yang mendapat manfaat dari kedewasaan desain.

Versi perangkat keras awal dari setiap modul kontrol gerak tertanam dapat membawa errata terkait kasus tepi operasional tertentu, toleransi komponen,atau kinerja EMC dalam kondisi instalasi tertentuVersi berikutnya mengatasi ini melalui perubahan perangkat keras yang ditargetkan.

Unit versi D yang berasal dari seri produksi era ini merupakan dasar perangkat keras yang dapat diandalkan dan memiliki karakteristik yang baik untuk pemasangan atau penggantian mesin.

Dari sudut pandang insinyur,semua versi perangkat keras ADI4 mengkonfigurasi secara identik melalui SINUMERIK Toolbox atau SIMOTION SCOUT, langkah konfigurasi PROFIBUS, atau prosedur penugasan sumbu.

Equidistant PROFIBUS DP ️ Persyaratan yang tidak dapat dinegosiasikan

Satu persyaratan harus dipahami dengan jelas sebelum menentukan ADI4: itu beroperasi secara eksklusif pada DP PROFIBUS equidistant (isochronous), bukan pada segmen DP asinkron standar.

Standar PROFIBUS DP berjalan dengan waktu inter-siklus variabel master poll slaves secepat mungkin, tetapi waktu awal yang tepat dari setiap siklus bus bervariasi sedikit.

Variabilitas ini tidak relevan untuk modul I/O tetapi fatal untuk kontrol servo: CNC harus tahu dengan tepat kapan titik pengaturan kecepatan diterapkan dan kapan nilai sebenarnya encoder ditangkap,Jika tidak, kontrol kecepatan dan posisi tidak dapat berfungsi dengan bandwidth dan kekakuan yang diperlukan untuk mesin.

Equidistant PROFIBUS DP memaksakan waktu siklus bus (Tdp) yang tetap dan berulang yang disinkronkan dengan siklus kontrol posisi internal CNC.

Setiap perangkat di bus termasuk ADI4 mengirimkan dan menerima dalam slot waktu deterministik dalam setiap periode Tdp.

ADI4 menerapkan setpoint digital yang diterima ke output analognya pada titik tetap dalam setiap siklus dan menangkap keadaan encoder counter pada titik tetap yang sama, memberikan CNC konsisten,jalur umpan balik latensi yang diketahui.

Tdp minimum yang didukung oleh ADI4 adalah 2ms yang memungkinkan loop kontrol posisi berjalan hingga 500Hz.

Untuk sebagian besar penggilingan konvensional, memutar, dan penggilingan aplikasi, ini sepenuhnya cukup.

Modus PROFIBUS equidistant diaktifkan dan dikonfigurasi melalui alat startup SINUMERIK atau konfigurasi DP isokron STEP 7/TIA Portal.

Analog Output dan Encoder Input

Output analog (konektor X3):Empat saluran output analog DC ±10V terhubung ke input referensi kecepatan (Nset atau terminal ±10V) dari setiap drive sumbu.dengan pelindung yang tertanam di rel PE kabin penggerak.

Routing kabel sinyal analog jauh dari kabel listrik sangat penting untuk mencegah kebisingan yang diinduksi pada sinyal tegangan tingkat rendah bahkan kebisingan 1020mV pada titik pengaturan ± 10V mewakili 0,10.2% kesalahan kecepatan pada kecepatan penuh, yang senyawa dalam lingkaran posisi dari waktu ke waktu.

Masukan pengkode (konektor X4-1, X4-2, X5-1, X5-2):Masing-masing dari empat konektor input pengkode menerima pengkode TTL (5V diferensial, RS422) atau pengkode SSI absolut.

Pasokan output DC 24V dari modul (24V / 0.5A) mengaktifkan encoder melalui konektor yang sama menghilangkan kebutuhan untuk pasokan encoder 24V terpisah pada poros menggunakan encoder 24V HTL dengan penyesuaian tingkat sinyal yang sesuai, meskipun 5V RS422 encoder menarik dari modul internal 5V pasokan.

Sinyal encoder diproses melalui AC4 internal counter dan sirkuit interpolasi: setiap encoder tambahan A / B pulsa kuadratur dihitung dengan ×4 tepi deteksi,kemudian dikalikan dengan faktor 2048 sebagai bit pengganti resolusi halus tambahan sebelum transmisi ke CNC melalui PROFIBUS.

This gives a 2500 pulse/revolution encoder an effective resolution of over 20 million counts per revolution as seen by the CNC position controller — far exceeding the mechanical accuracy of the drive system and ensuring the position loop is never limited by encoder quantisation.

Lingkungan Pemasangan dan Pertimbangan Pengurangan

Label menetapkan 50 °C sebagai suhu lingkungan maksimum. Ini adalah suhu udara yang langsung mengelilingi ADI4 di dalam kabinet kontrol, bukan suhu luar kabinet. In densely packed panels — particularly those also housing servo amplifiers and power supplies generating significant heat — the internal cabinet temperature may substantially exceed the external ambient.

Manajemen termal kabinet (ventilasi, penukar panas, pendingin kipas) harus memastikan lokasi ADI4 dalam panel tidak melebihi 50 °C.

ADI4 diresmikan untuk beroperasi di dalam kabinet kontrol tertutup saja. Pemasangan terbuka tidak diizinkan.

Kotak ini memberikan perlindungan yang diperlukan terhadap debu konduktif dan partikel logam yang pasti ada di lingkungan mesin alat.

Sekrup perlindungan tanah (M6) pada rumah ADI4 harus terhubung ke rel PE kabinet untuk memastikan dasar sasis modul direferensikan dengan benar dan kinerja EMC dipertahankan.

FAQ

T1: Apakah 6FC211-0BA01-0AA4 adalah produk yang sama dengan 6FC5211-0BA01-0AA4 dan dapatkah keduanya digunakan secara bergantian?

Keduanya membawa nama produk ADI4 dan melakukan fungsi yang sama sementara 6FC5211 adalah nomor bagian pasar global/Eropa.

Kedua varian diproduksi dengan spesifikasi fungsional SINUMERIK ADI4 yang sama dan dikonfigurasi secara identik di alat startup CNC.

Namun, ketika memesan sebagai suku cadang untuk mesin tertentu, nomor bagian pada dokumen pengiriman atau dokumentasi mesin harus sesuai,dan setiap konfigurasi perangkat keras sisi CNC harus diverifikasi untuk mengkonfirmasi unit pengganti versi file PROFIBUS GSD diterima oleh perangkat lunak NCU yang ada.

T2: Keluarannya terdaftar sebagai "24V DC / 0.5A". Apakah ini output catu daya terpisah, atau apakah ini sumber encoder?

Output 24V DC / 0.5A pada ADI4 adalah catu daya encoder a diatur,output 24V terlindungi dari sirkuit pendek yang memberi daya pada encoder HTL (yang membutuhkan pasokan 24V) yang terhubung ke saluran input encoder ADI4.

Batas 0,5A adalah total arus gabungan yang tersedia untuk semua empat saluran encoder; setiap encoder biasanya menarik 50~200mA. Encoder yang melebihi anggaran total 0,5A membutuhkan pasokan 24V eksternal.

Pengkode TTL (5V) memanfaatkan pasokan 5V internal ADI4 sendiri dan tidak mengkonsumsi output 24V / 0.5A.

T3: Bagaimana alamat PROFIBUS ditetapkan pada ADI4, dan kapan alamat baru mulai berlaku?

Alamat PROFIBUS ditetapkan menggunakan blok switch DIL S2 pada modul ADI4. Switch mengkodekan alamat dalam format biner; rentang alamat yang dapat diterima adalah 1 sampai 125 (PROFIBUS standar alamat,(tidak termasuk alamat yang disediakan).

Alamat yang baru ditetapkan hanya berlaku setelah siklus power OFF / ON mengubah posisi saklar saat modul dihidupkan tidak mengubah alamat aktif segera.Alamat yang ditetapkan pada S2 harus persis sesuai dengan alamat budak yang diberikan untuk ADI4 ini dalam konfigurasi perangkat keras CNC (Toolbox atau HW Config); ketidakcocokan menyebabkan ADI4 gagal untuk bergabung dengan PROFIBUS DP ring pada startup.

T4: Bisakah dua modul ADI4 dikonfigurasi pada cincin DP PROFIBUS yang sama, dan berapa jumlah sumbu maksimum?

Beberapa modul ADI4 dapat beroperasi pada cincin DP PROFIBUS yang sama, masing-masing dengan alamat PROFIBUS sendiri dan empat saluran sumbu analog.

Hingga empat modul ADI4 biasanya dapat dikonfigurasi per sistem CNC tergantung pada jenis CNC (802D, 840D, 840Di), memberikan maksimum 16 sumbu drive analog total dalam sistem yang sepenuhnya berbasis ADI4.

Setiap modul harus berada di alamat PROFIBUS yang unik,dan beban komunikasi PROFIBUS gabungan dari semua budak ADI4 ditambah budak DP lainnya harus tetap dalam waktu siklus jarak yang sama minimum (Tdp ≥ 2ms) yang dapat dipenuhi oleh semua modul ADI4..

T5: Informasi diagnostik apa yang diberikan oleh indikator LED ADI4 selama pemecahan masalah?

ADI4 memiliki dua LED dual-function, H1 dan H2, masing-masing menampilkan dua keadaan tergantung pada kondisi kesalahan:

H1 (PW/TMP): Saat menyala solid, ini menunjukkan status hidup normal.

Bila H1 menunjukkan kesalahan TMP (suhu), it signals that the module's internal temperature has exceeded the protection threshold — an overtemperature condition that may result from inadequate cabinet ventilation or excessive ambient temperature at the module's location.

H2 (EXCH/RDY): Dalam operasi normal, H2 yang menyala menunjukkan bahwa modul sudah siap dan dalam komunikasi PROFIBUS aktif (RDY).H2 berkedip menunjukkan bahwa pertukaran kerangka pesan PROFIBUS (EXCH) secara aktif terjadi selama negosiasi startup atau unduhan parameter.

H2 off while H1 is lit typically indicates that the PROFIBUS connection is established at the physical layer but no cyclic data exchange is taking place — check PROFIBUS address match and CNC hardware configuration.
